1. Описание станка

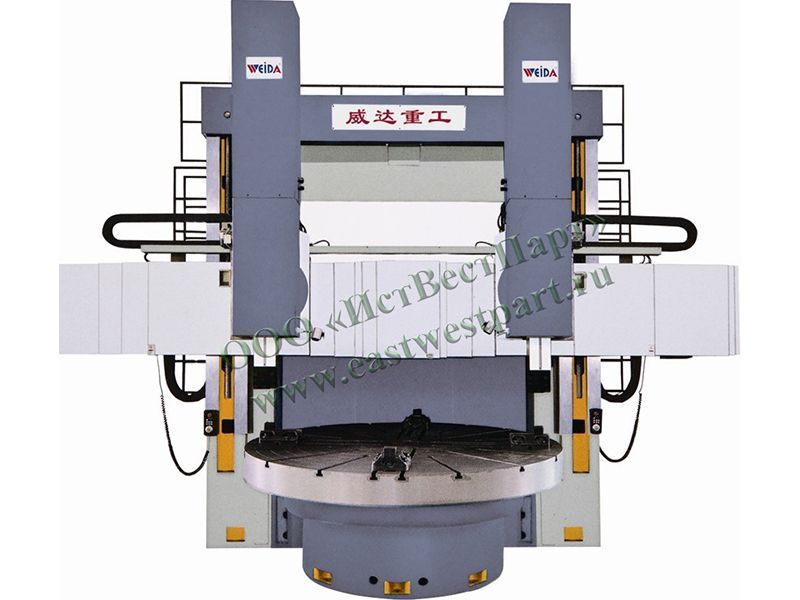

1.1 CK5234 -- это двухстоечный токарно-карусельный станок с ЧПУ, выпускаемый нашим заводом в соответствии с современными технологиями станкостроения. Характеризуется высокой точностью, жёсткостью и прочностью конструкции. Предназначен для тяжёлой высокопроизводительной обработки с высокой точностью.
1.2 Станок имеет портальную структуру, вращающийся стол и вертикальное перемещение ползуна по боковым стойкам. Оснащён двумя вертикальными резцедержателями. Левый оси оснащены оптическими линейками цифровой индикации. правый оси оснащены ЧПУ Siemens 828D или FANUC OI TF .Изменение частоты вращения стола и скорости подачи резца оcуществляется бесступенчато внутри диапазона.
1.3 Все механические узлы и комплектующие (кроме ШВП и зубчатых колёс) производятся компанией Weida. В том числе литьё, мех. Обработка и термообработка.
1.4 Все литые элементы станков выполнены из чугуна марки HT250, в том числе стойка, корпус ползуна, коробки передач, основание стола.
1.5 Станки позволяют применение инструмента с механическим креплением режущих пластин для обработки чёрных и цветных металлов, а так же не металлических материалов.
2. Станина станка
2.1 Портал установлен на двух стойках, установленных на основании стола.
2.2 Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации.
2.3 Направляющие стойки и салазок подвержены закалке ТВЧ.
2.4 Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато.
2.5 Ползун имеет два вертикальных резцедержателя которые перемещаются по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости.
2.6 Стол вращается на гидростатической направляющей.
2.7 Установлено устройство центральной смазки.
2.8 Гидростанция обеспечивающая питание гидравлических систем.
|
Наименование |
Ед. изм. |
Значение |
Примечание |
|
|
Зона обработки |
Максимальный диаметр обработки |
мм |
3400 |
|
|
Максимальная высота обработки |
мм |
2500 |
|
|
|
Максимальный вес изделия |
т |
20 |
|
|
|
Стол |
Диаметр стола |
мм |
2800 |
|
|
Мощность главного привода |
кВт |
45 |
|
|
|
Максимальный крутящий момент стола |
кН |
55 |
|
|
|
Диапазоны коробки скоростей |
ступени |
2 |
|
|
|
Частота вращения |
r/min |
2—63 |
Бесступенчатое регулирование |
|
|
Вид опоры стола |
|
гидростатическая |
|
|
|
Кулачки стола |
Компл. |
4 |
|
|
|
Вертикальный резцедержатель |
Горизонтальное перемещение ось Y |
мм |
1850 |
|
|
Вертикальное перемещение ось Z |
мм |
1200 |
|
|
|
Сила резания правого резцедержателя |
кН |
35 |
|
|
|
Сила резания левого резцедержателя |
кН |
30 |
|
|
|
Угол поворота вертикального резца |
|
±30° |
|
|
|
Сечение ползуна |
мм |
200×200 |
|
|
|
Скорость подачи по оси (Y, Z) |
мм/мин |
0,5-2000 |
|
|
|
Сечение хвостовика инструмента |
мм |
40×50 |
|
|
|
СИСТЕМА ЧПУ |
|
SIEMENS 828D или FANUC OI TF |
||
|
Вес станка |
т |
40 |
|
|
|
Габаритные размеры |
мм |
6700х5150х6600 |
||
|
Плоскостность поверхности стола |
≤0.045/2800mm；0.02/300mm в любом месте（выпуклость не допускается） |
|
Радиальное биение стола |
≤0.035/ 2800mm |
|
Осевое биение стола |
≤0.035/ 2800mm |
|
Параллельность перемещения горизонтального резцедержателя относительно плоскости стола |
≤0.025/1000mm |
|
Перпендикулярность вертикального перемещения относительно плоскости стола |
≤0.025/1000mm |
|
№ |
Наименование |
Ед. изм. |
Кол-во |
Производитель |
|
1 |
Двигатель главного привода |
Шт. |
1 |
Yuantong |
|
2 |
Частотный преобразователь |
Шт |
1 |
Kerun |
|
3 |
Двигатель подачи |
Шт |
1 |
Yuantong |
|
4 |
Сервомотор |
Шт |
2 |
SIEMENS или FANUC |
|
5 |
Сервопривод |
Шт. |
2 |
SIEMENS или FANUC |
|
6 |
Подшипник стола |
Шт. |
1 |
Wafangdian |
|
7 |
Ходовой винт. |
Компл. |
1 |
Jining |
|
8 |
Прецизионная ШВП |
Компл. |
2 |
Nanjing |
|
9 |
Понижающий редуктор |
Шт. |
2 |
Zibo |
|
10 |
Электроавтоматика |
Компл. |
|
Changan |
|
11 |
Двигатель подачи ползуна |
|
|
Shandong |
|
12 |
Станция смазки |
|
|
Beierqi |
|
13 |
УЦИ |
Оси. |
2 |
Changcun |
|
14 |
Защита ползуна |
Компл |
1 |
Hebei |
|
15 |
PLC |
Компл |
1 |
OMRON |
|
16 |
СИСТЕМА ЧПУ |
Компл |
1 |
SIEMENS 828D или FANUC OI TF |
