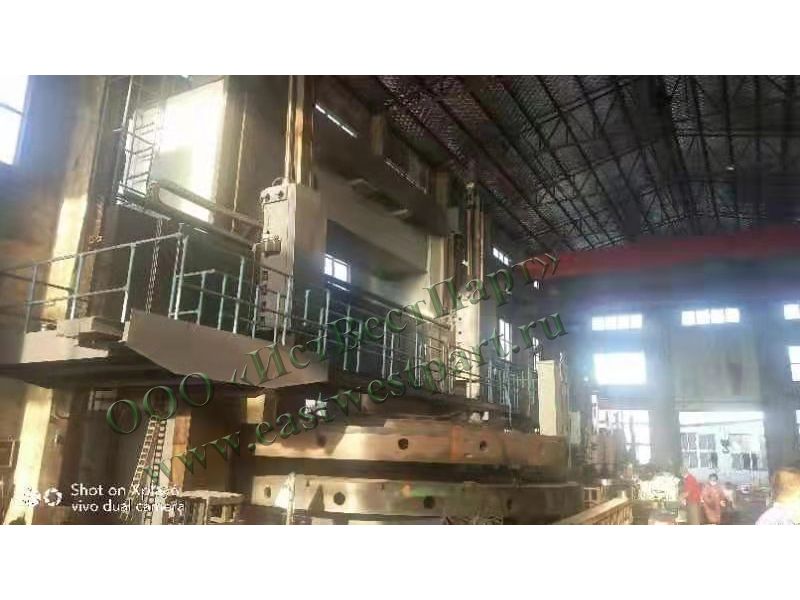

Токарный карусельный станок с ЧПУ CK5270

Страна: Китай
Масса: 135 т.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Дополнительные услуги
Остались вопросы?

Стойка установлена на основании стола.
Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации. Направляющие стойки и салазок подвержены закалке ТВЧ. Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато. Ползун имеет один вертикальный резцедержатель который перемещается по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости. Стол вращается на гидростатической направляющей. Установлено устройство центральной смазки.

1. Описание станка
1.1 CK5270 -- это двух стоечные токарно-карусельные станки с ЧПУ, выпускаемые нашим заводом в соответствии с современными технологиями станкостроения. Характеризуются высокой точностью, жёсткостью и прочностью конструкции. Предназначены для тяжёлой высокопроизводительной обработки.
1.2 Станок имеет портальную структуру, вращающийся стол и вертикальное перемещение ползуна по боковым стойкам. Оснащён двумя вертикальными резцедержателями. Левый оснащен оптическими линейками цифровой индикации. правый оснащен ЧПУ Siemens 828D. Изменение частоты вращения стола и скорости подачи резца оcуществляется бесступенчато внутри диапазона.
1.3 Все механические узлы и комплектующие (кроме ШВП и зубчатых колёс) производятся компанией Weida. В том числе литьё, мех. обработка и термообработка.
1.4 Все литые элементы станков выполнены из чугуна марки HT250, в том числе стойка, корпус ползуна, коробка передач, основание стола.
1.5 Станки позволяют применение инструмента с механическим креплением режущих пластин для обработки чёрных и цветных металлов, а также не металлических материалов.

2. Станина станка
2.1 Портал установлен на двух стойках, установленных на основании стола.
2.2 Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации.
2.3 Направляющие стойки и салазок подвержены закалке ТВЧ.
2.4 Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато.
2.5 Ползун имеет два вертикальных резцедержателя которые перемещаются по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости.
2.6 Стол вращается на гидростатической направляющей.
2.7 Установлено устройство центральной смазки.
2.8 Гидростанция обеспечивающая питание гидравлических систем.

Наименование		Ед. изм.	Значение	Примечания
Зона обработки	Максимальный диаметр обработки	мм	7 000
	Максимальная высота обработки	мм	4 000
	Максимальный вес изделия	кг	100 000
Стол	Диаметр стола	мм	6 000
	Мощность главного привода	кВт	132
	Максимальный крутящий момент стола	кНм	280
	Диапазоны коробки скоростей	ступени	2
	Частота вращения	Мин^-1	2—25	Бесступенчатое регулирование
	Вид опоры стола		гидростатическая
	Кулачки стола	Компл.	8
Левый суппорт	Скорость ускоренного перемещения	мм/мин	2 000
	Число подач			Бесступенчатое
	Диапазон подач	мм/мин	0,1-500
	Горизонтальное перемещение	мм	4 400
	Вертикальное перемещение	мм	1 800
	Сечение ползуна	мм	300×300
	Сечение хвостовика инструмента	мм	80×80
	Усилие резания	кН	63
Правый суппорт	Скорость ускоренного перемещения	мм/мин	2 000
	Число подач			Бесступенчатое
	Диапазон подач	мм/мин	0,1-1 00
	Горизонтальное перемещение	мм	4 400
	Вертикальное перемещение	мм	1 800
	Сечение ползуна	мм	300×300
	Сечение хвостовика инструмента	мм	80×80
	Усилие резания	кН	80
Поперечина	Ход	мм	3 650
Поперечина	Скорость перемещения	мм/мин	310
СИСТЕМА ЧПУ			SIEMENS 828D
Вес станка		кг	135 000

Параметры геометрической точности

Плоскостность поверхности стола	≤0.03/1000 мм；（выпуклость не допускается）
Радиальное биение стола	≤0.01/ 1000 мм
Осевое биение стола	≤0.01/ 1000mm
Параллельность перемещения резцедержателя относительно плоскости стола	≤0.02/1000mm
Перпендикулярность перемещения относительно плоскости стола	≤0.025/1000mm
