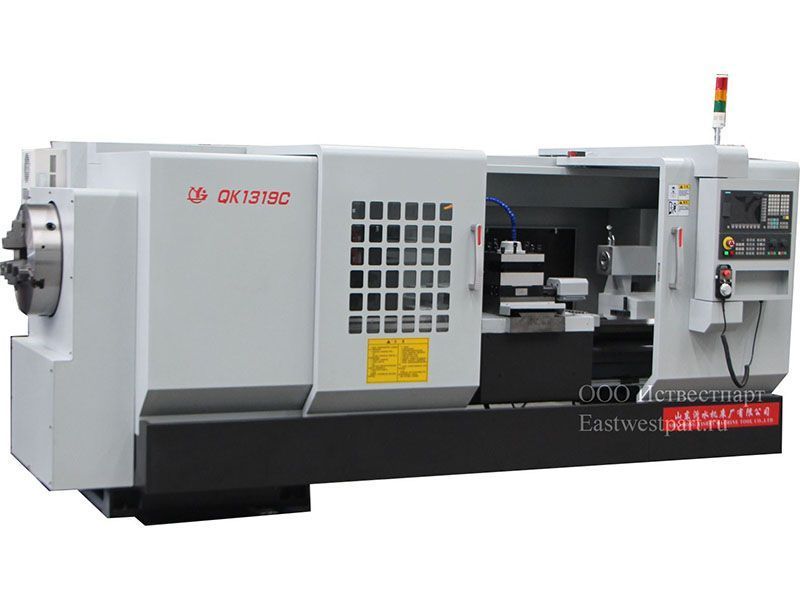

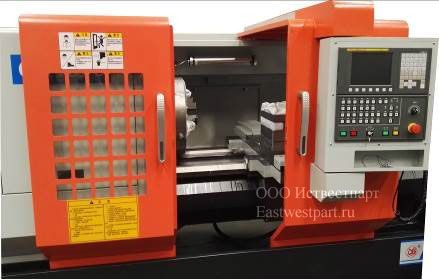

Токарный трубонарезной станок c ЧПУ модели QK1319

  • Мощность двигателя шпинделя, кВт: 11
  • Страна: Китай
  • Масса: 3800 / 4500 / 5000 кг.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
Станок модели QK1319 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.

Данный станок предназначен для выполнения токарных операций со съёмом большого припуска, в том числе черновая обработка отливок из чугуна. Основным назначением его является черновая и получистовая токарная обработка крупногабаритных деталей. На станке возможна обработка как коротких заготовок, так и с длинной обработки до 3000 мм. в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ и покрытию Turicite B. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали





Базовая комплектация:

Дополнительная комплектация:

Токарный 3-х кулачковый патрон Ø500 мм. самоцентрирующийся 19Q09011

Токарный 3-х кулачковый патрон Ø500 мм. самоцентрирующийся 19Q09012

Подставки под станки M22x400/ GB799-88

Местное освещение 24 В/40 Вт.

Охлаждение СОЖ JCB-22,  22 л/мин.

Не вращающийся центр JB2887-81 МТ5

Руководство по ремонту и эксплуатации на русском языке



Вращающийся центр 63B102109  Ø125/5

4-х кулачковый патрон Ø520 мм.

Планшайба

Вращающийся центр

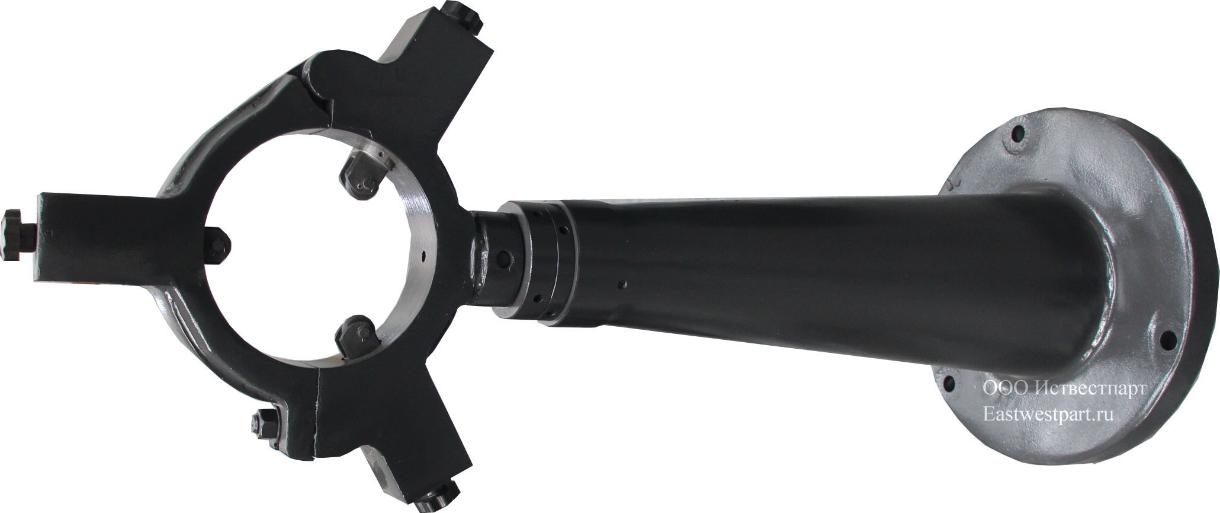

Люнет подвижный Ø50- Ø160 мм

Люнет неподвижный Ø300 мм

Люнет подвижный Ø20- Ø60 мм



Мах диаметр обрабатываемой детали над станиной

мм

Ø630 (480)*

Мах диаметр обрабатываемой детали над суппортом

мм

Ø 340 (190)*

Мах длина обрабатываемой детали

мм

1000

(850)*

1500

(1350)*

3000

(2850)*

Мах диаметр трубы

мм

Ø 50-193

Ширина станины

мм

550

Max. вес заготовки

кг

3000

Диаметр сквозного отверстия в шпинделе

мм

Ø 200

Кол-во передач

-

2 (опция сервопривод)

Скорость вращения шпинделя

Мин-1

30-120/120-500

(0-600 опция)

Тип патрона

-

Пара 3-х кулачковых

Ø 500 мм

Количество инструментов

-

4 (опция 8)

Размер инструмента

мм

32×32

Перемещение по X

мм

320

Перемещение по Z

мм

850

1350

2850

Скорость перемещения X

мм/мин

4000

Скорость перемещения Z

мм/мин

4000

Диаметр пиноли

мм

Φ100

Конус пиноли

-

MT#5

Ход пиноли

мм

205

Поперечное перемещение задней бабки

мм

±15

Мощность шпинделя (асинхронный двигатель)

кВт

11

Мощность насоса

кВт

0.125

Позиционирование

мм

0.020

Повторяемость

мм

0.010

Ширина x Высота

мм

1835×1690

Длина

мм

3157

3657

5157

Вес станка

кг

3800

4500

5000







*-Уменьшение диаметра при установке 8- ми позиционного резцедержателя.

**-При установке гидравлического патрона.
Небольшая миниатюра

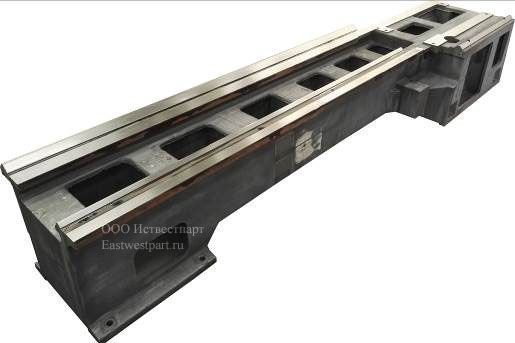

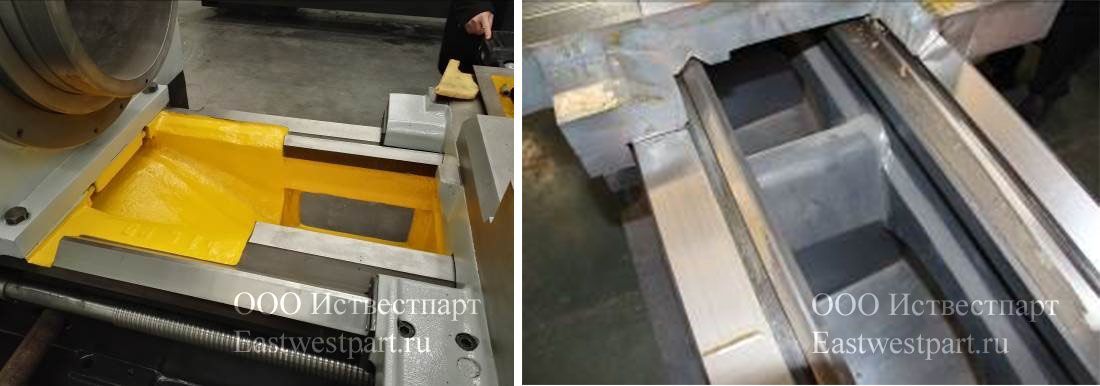

чугунная станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.
Небольшая миниатюра

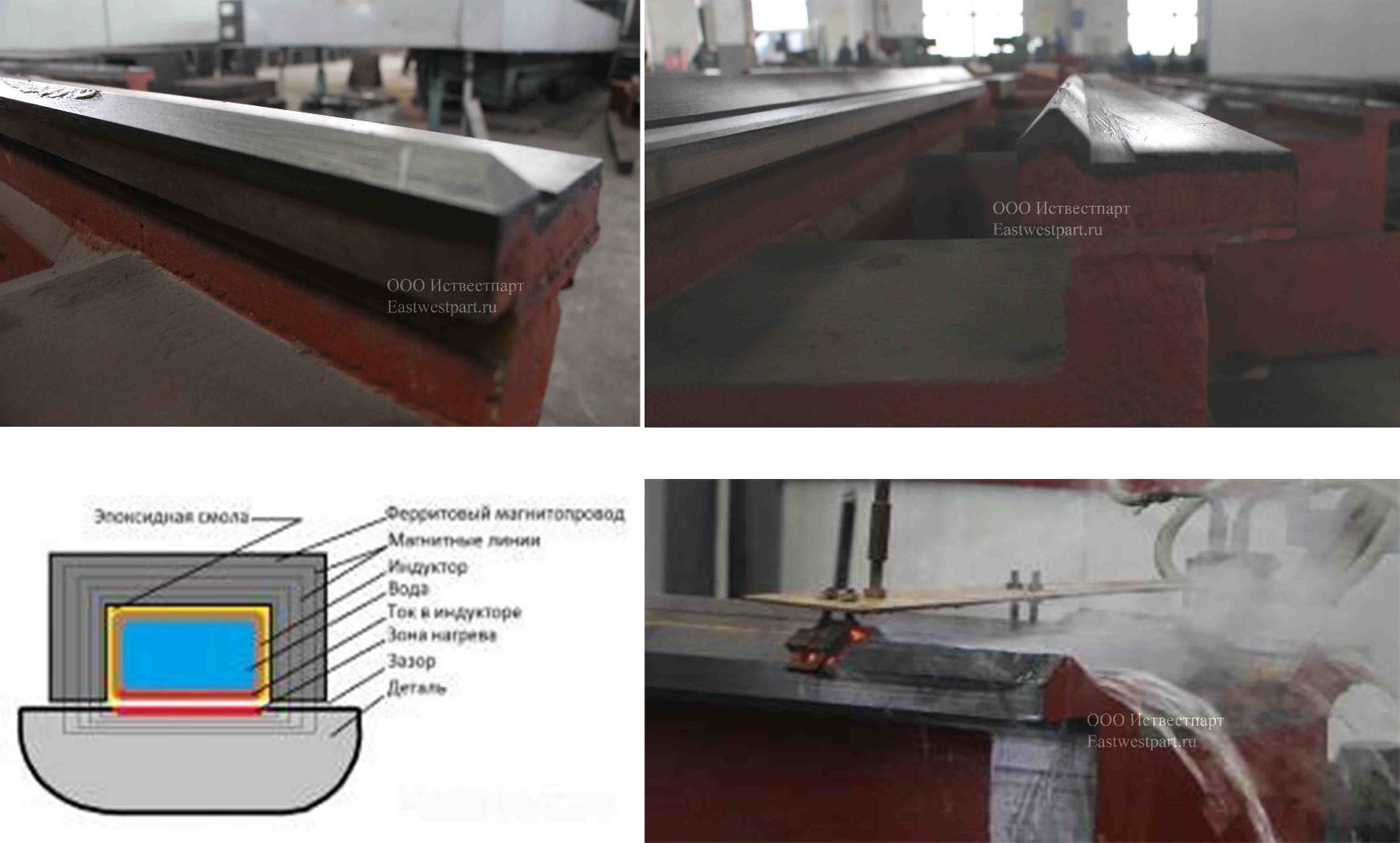

закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую устойчивость к износу и механическим повреждениям
Небольшая миниатюра

Высокоточные направляющие

Высокоточные направляющие устойчивые к износу шириной 550 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
Небольшая миниатюра

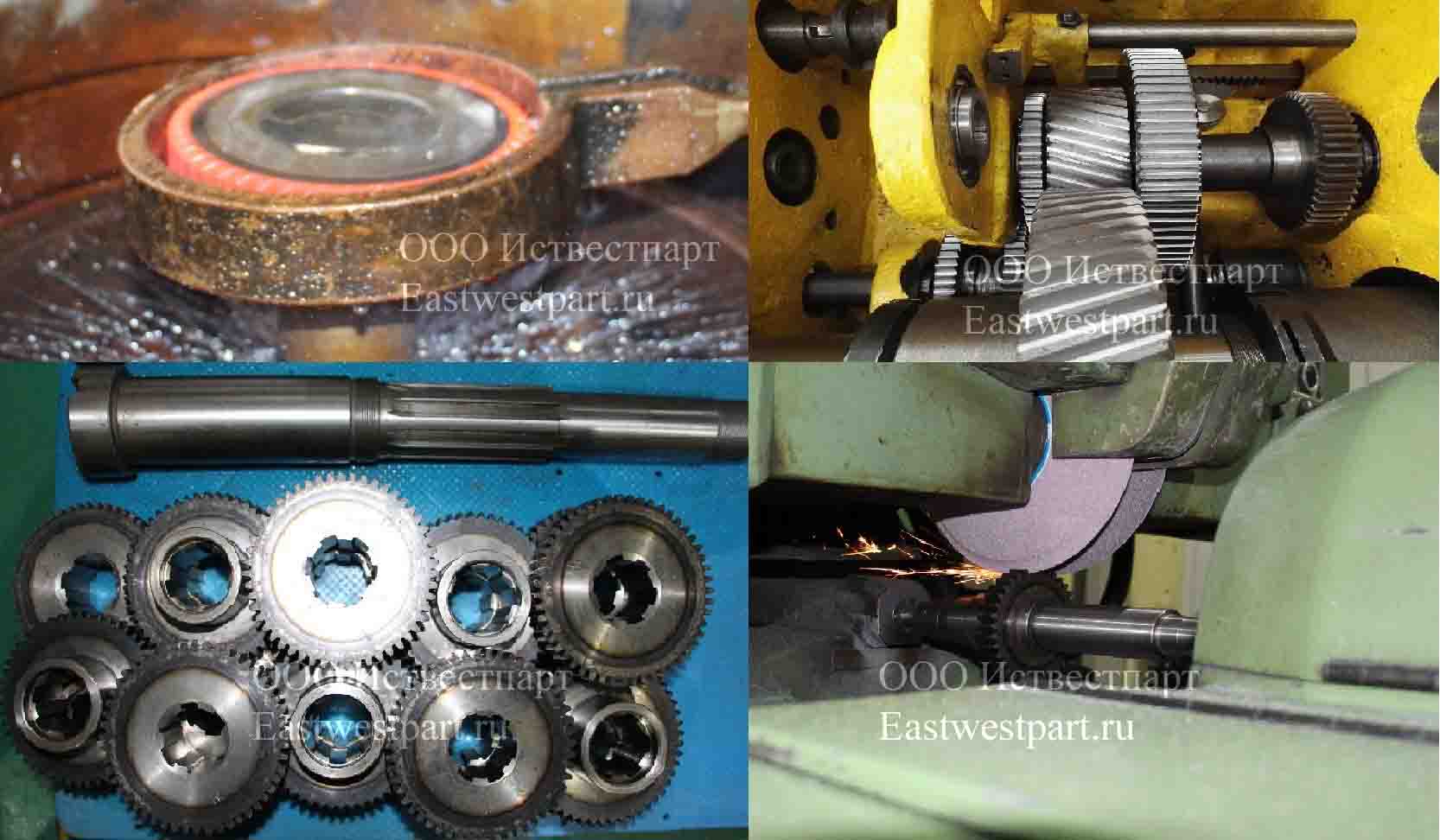

гидравлическая коробка скоростей

Для обеспечения высокого крутящего момента шпинделя применяется 2-х диапазонная коробка скоростей или 3-х диапазонная гидравлическая коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии
Небольшая миниатюра

В базовой комплектации со станком поставляется люнетная стойка

Небольшая миниатюра

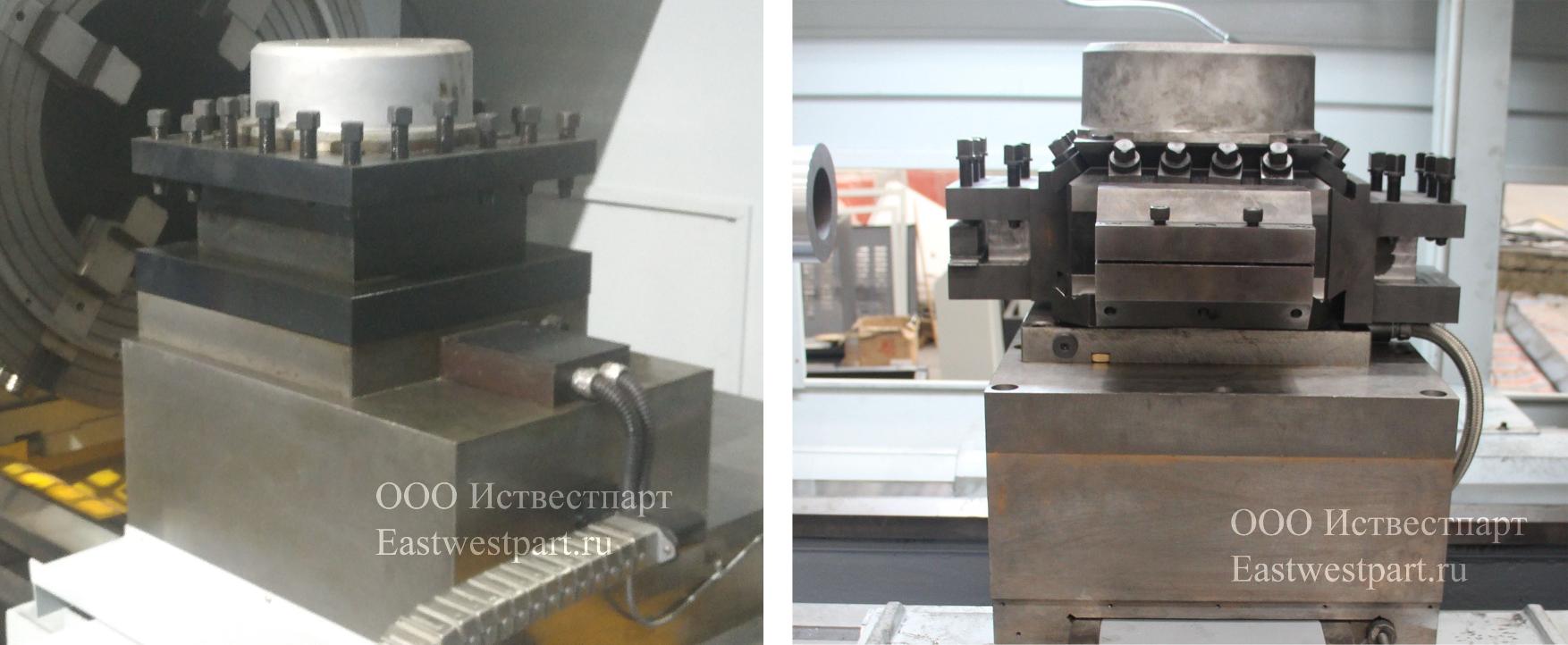

Револьверная головка на 4 позиции

Револьверная головка на 4 позиции 40×40 мм. устанавливается в базовой комплектации.
Небольшая миниатюра

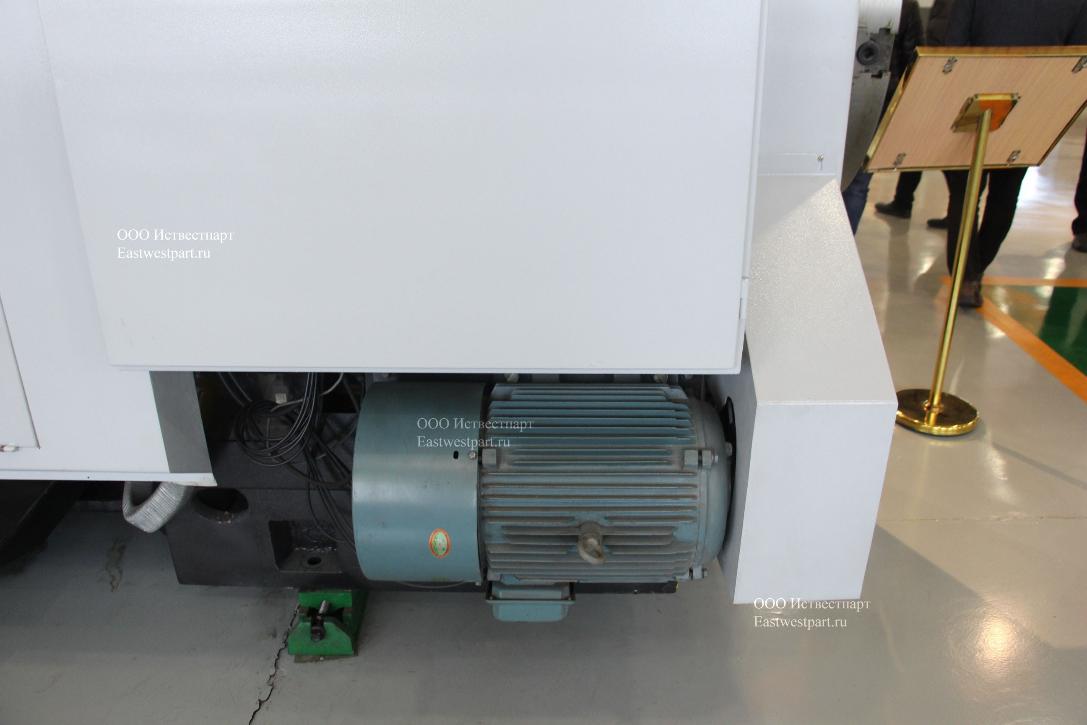

Асинхронный двигатель шпинделя

Асинхронный двигатель шпинделя, мощностью 22 кВт, поддерживающий постоянство мощности  при изменении скорости резания.
Небольшая миниатюра

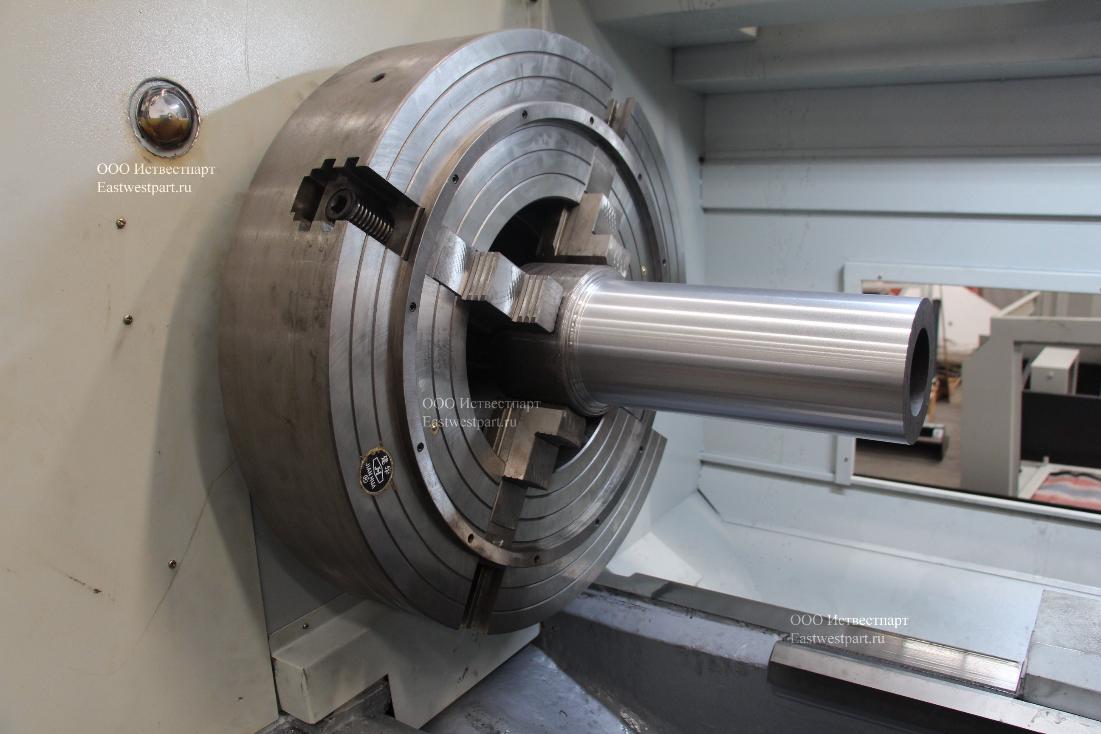

Пара 4-х кулачковых электромеханических патронов

Пара 4-х кулачковых электромеханических патронов Ø 800 мм. в стандартной комплектации. Диаметр отверстия в шпинделе 280 мм.
Небольшая миниатюра

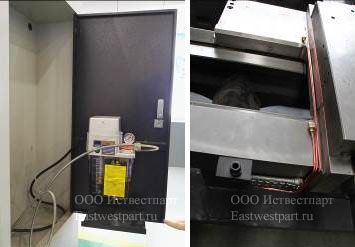

система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.
Небольшая миниатюра

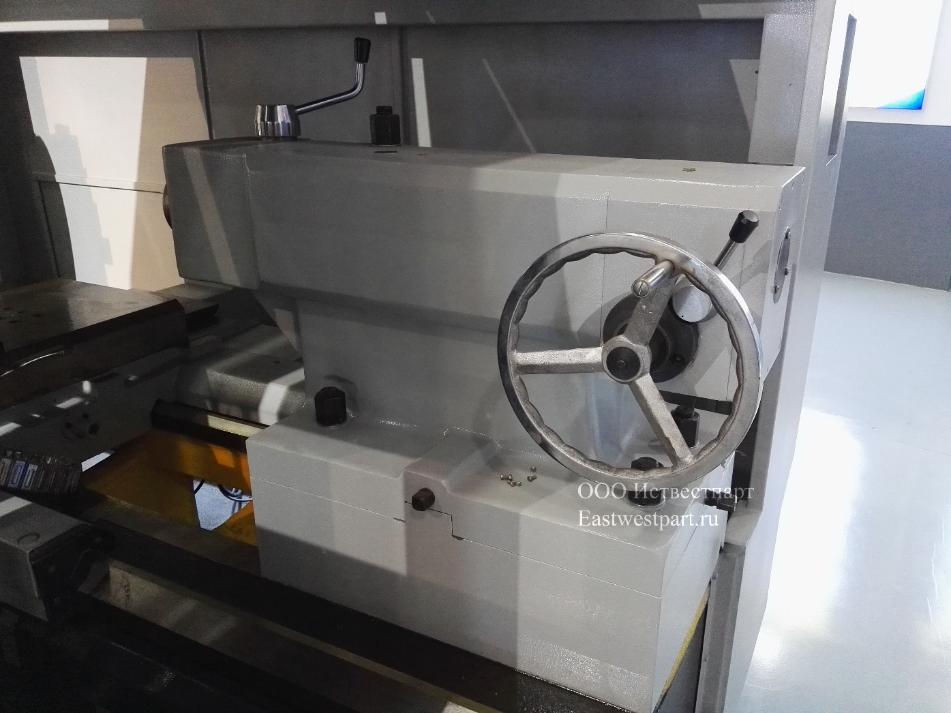

Жёсткая задняя бабка

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 140 мм.
Небольшая миниатюра

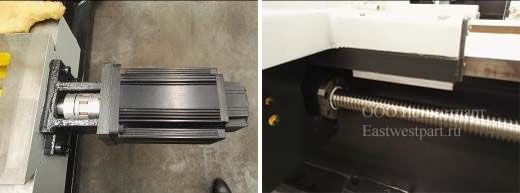

серводвигатели подач

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП через компенсационную муфту.
Небольшая миниатюра

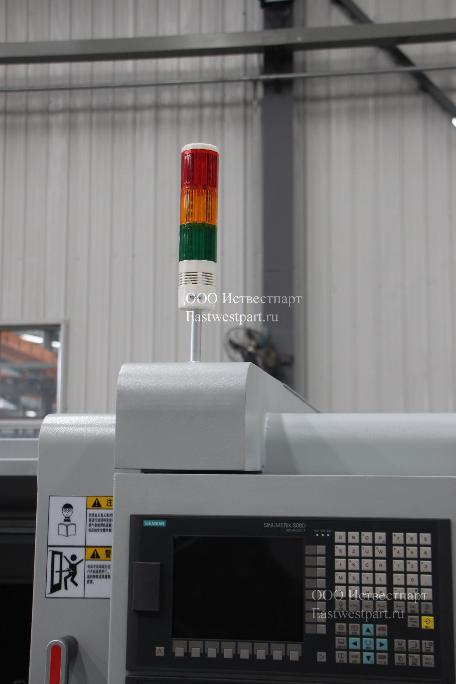

Индикатор состояния станка

Индикатор состояния станка сигнализирует о стадии обработки, завершении обработки или аварийной остановке.
Небольшая миниатюра

Siemens 808

SINUMERIK 808D — это система ЧПУ в формате панели оператора. Sinumerik 808D чрезвычайно компактна, прочна и невероятно проста в обслуживании. Большие возможности ЧПУ обеспечивают безупречное качество обрабатываемых деталей при очень малом времени обработки. В сочентании с уже известными и доступными на рынке приводами Sinamics V60 и серво-двигателями 1FL5 система Sinumerik 808D спроектирована специально для использования в стандартных токарных и фрезерных станках.
Siemens 808D Advanced ADVANCED является развитием популярной системы SINUMERIK 808D и самым мощным решением СЧПУ в своем классе. Панельная СЧПУ SINUMERIK 808D Advanced имеет прочную конструкцию для тяжелых условий эксплуатации и предназначена для управления токарными и фрезерными станками с максимальным числом осей/шпинделей до 5. 80-разрядная точность NANO достигается самой современной архитектурой программного и аппаратного обеспечения. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC.
Коммуникации с Industrial Ethernet и высокоскоростным USB
Обе системы комплектуются электронным маховиком управления
• Обратная связь через цифровую шину привода.
• Auto Servo Tuning (автоматическая настройка привода)
• Transmit/Tracyl.
• Двунаправленная компенсация погрешности ходового винта.
• Функция портала Gantry (BASIC)
• Обновление 808D для ПК, функция AMM (Access My Machine).
• Русский язык как стандартный
Небольшая миниатюра

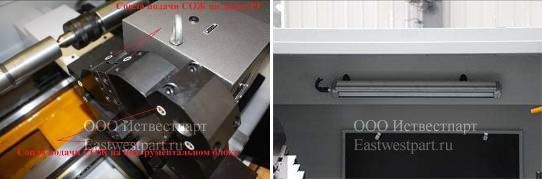

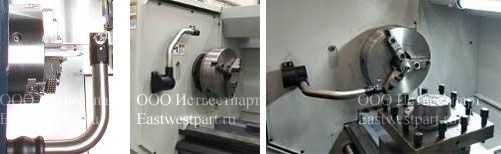

Система охлаждения и светодиодное освещение рабочей зоны

Небольшая миниатюра

Полное ограждение рабочей зоны в соответствии со стандартами безопасности CE

В качестве дополнительных опций возможна установка следующих узлов:
Небольшая миниатюра

система ЧПУ Fanuc 0i-TD

Устанавливаемая система ЧПУ Fanuc 0i-TD(Опция) Комплектуются электронным маховиком управления
ЧПУ серии 0i— это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.
Основные характеристики:
• до 11 осей, 4 оси шпинделя, 2 траектории перемещения;
• до двух дополнительных траекторий перемещения загрузчика
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• лучшее соотношение производительности и стоимости;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE i;
• дополнительные функции для облегчения индивидуальной настройки;
• встроенный высокоскоростной ПКС.
Небольшая миниатюра

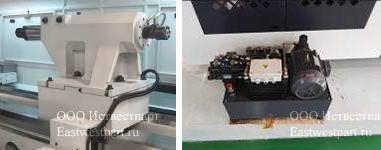

Гидравлическая задняя бабка

Гидравлическая задняя бабка, может применяться при установленной гидростанции
Небольшая миниатюра

Револьверная головка на 8 позиций с гидроприводом

Небольшая миниатюра

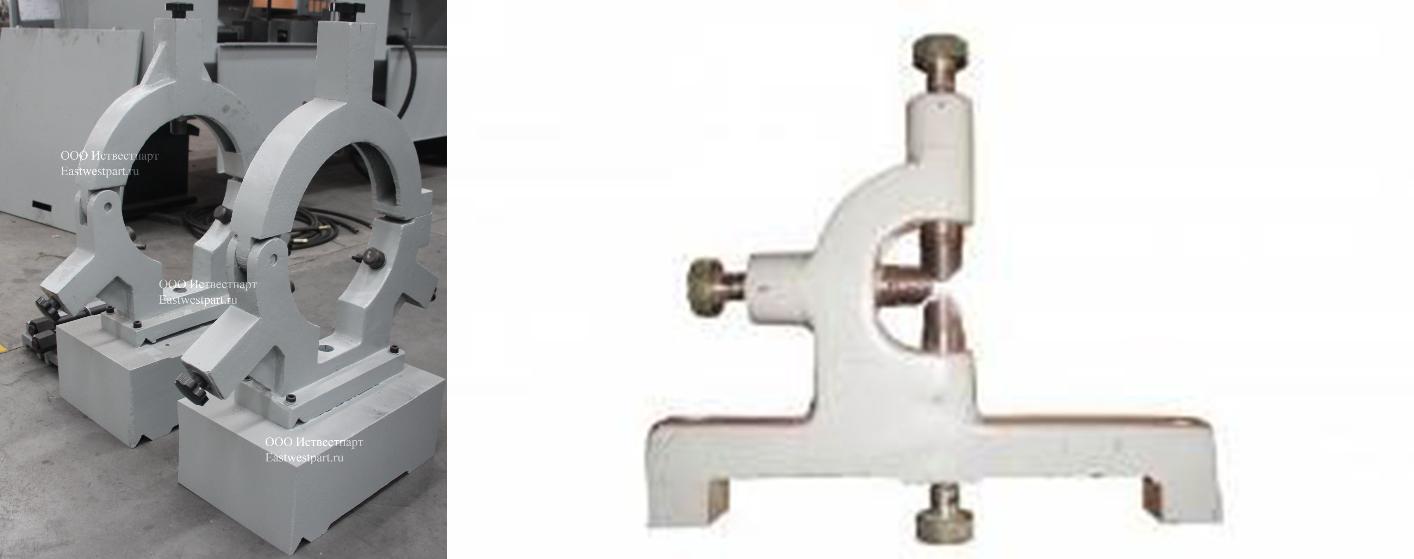

Подвижный и неподвижный люнет для обработки деталей большой длинны

Небольшая миниатюра

Система измерения вылета инструмента Renishaw HPPA

Небольшая миниатюра

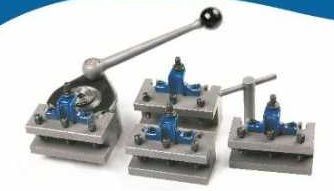

Система крепления инструмента Multifix

Система крепления инструмента Multifix, в комплекте с 3-мя оправками для квадратного сечения резца и 1-й круглого. Позволяет быструю смену инструмента за счёт применения эксцентрикового зажима.
Небольшая миниатюра

Система автоматического закрывания кабинетной защиты

Небольшая миниатюра

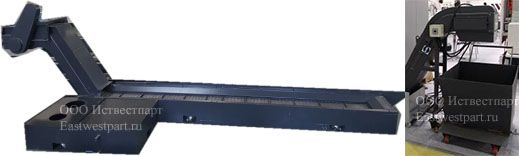

Конвейер пластинчатого типа для удаления стружки

Небольшая миниатюра
