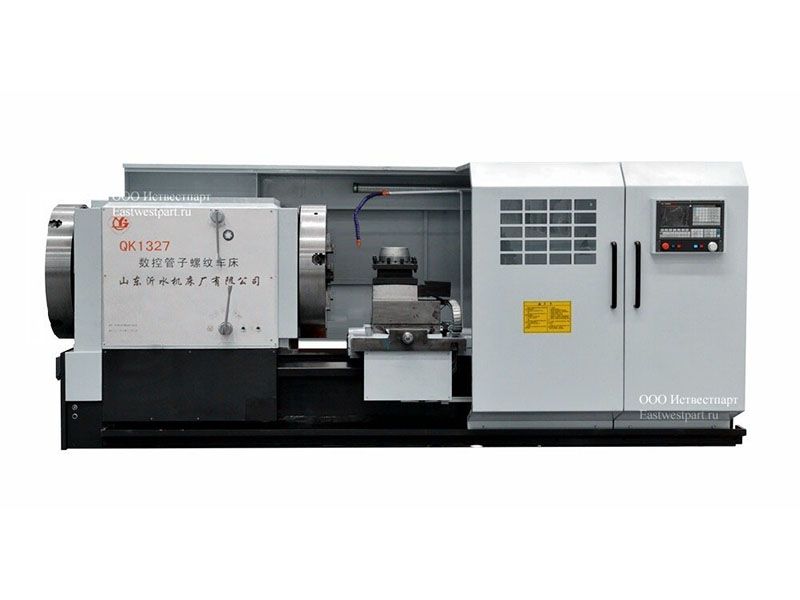

Токарный трубонарезной станок c ЧПУ модели QK1327

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую устойчивость к износу и механическим повреждениям

Высокоточные направляющие устойчивые к износу шириной 550 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

Для обеспечения высокого крутящего момента шпинделя применяется 2-х диапазонная коробка скоростей или 3-х диапазонная гидравлическая коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии

Револьверная головка на 4 позиции 40×40 мм. устанавливается в базовой комплектации.

Асинхронный двигатель шпинделя, мощностью 22 кВт, поддерживающий постоянство мощности  при изменении скорости резания.

Пара 4-х кулачковых электромеханических патронов Ø 800 мм. в стандартной комплектации. Диаметр отверстия в шпинделе 280 мм.

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 140 мм.

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП через компенсационную муфту.

Индикатор состояния станка сигнализирует о стадии обработки, завершении обработки или аварийной остановке.

SINUMERIK 808D — это система ЧПУ в формате панели оператора. Sinumerik 808D чрезвычайно компактна, прочна и невероятно проста в обслуживании. Большие возможности ЧПУ обеспечивают безупречное качество обрабатываемых деталей при очень малом времени обработки. В сочентании с уже известными и доступными на рынке приводами Sinamics V60 и серво-двигателями 1FL5 система Sinumerik 808D спроектирована специально для использования в стандартных токарных и фрезерных станках.
Siemens 808D Advanced ADVANCED является развитием популярной системы SINUMERIK 808D и самым мощным решением СЧПУ в своем классе. Панельная СЧПУ SINUMERIK 808D Advanced имеет прочную конструкцию для тяжелых условий эксплуатации и предназначена для управления токарными и фрезерными станками с максимальным числом осей/шпинделей до 5. 80-разрядная точность NANO достигается самой современной архитектурой программного и аппаратного обеспечения. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC.
Коммуникации с Industrial Ethernet и высокоскоростным USB
Обе системы комплектуются электронным маховиком управления
• Обратная связь через цифровую шину привода.
• Auto Servo Tuning (автоматическая настройка привода)
• Transmit/Tracyl.
• Двунаправленная компенсация погрешности ходового винта.
• Функция портала Gantry (BASIC)
• Обновление 808D для ПК, функция AMM (Access My Machine).
• Русский язык как стандартный

Устанавливаемая система ЧПУ Fanuc 0i-TD(Опция) Комплектуются электронным маховиком управления
ЧПУ серии 0i— это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.
Основные характеристики:
• до 11 осей, 4 оси шпинделя, 2 траектории перемещения;
• до двух дополнительных траекторий перемещения загрузчика
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• лучшее соотношение производительности и стоимости;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE i;
• дополнительные функции для облегчения индивидуальной настройки;
• встроенный высокоскоростной ПКС.

Гидравлическая задняя бабка, может применяться при установленной гидростанции

Система крепления инструмента Multifix, в комплекте с 3-мя оправками для квадратного сечения резца и 1-й круглого. Позволяет быструю смену инструмента за счёт применения эксцентрикового зажима.
