Прутковые автоматы AK164 предназначены для обработки деталей методом продольного точения, при котором продольную подачу осуществляет заготовка, а резец постоянно находится в непосредственной близости от подающего люнета. Данный тип обработки позволяет точение деталей с большой длинной при относительно небольшом диаметре.
Блок радиальных инструментов состоит из 6-ти позиций с сечением резца □12×12.
Блок осевых не приводных инструментов из 5-ти позиций, 3 с сечением Ø 25 и 2 с сечением Ø 20 мм.
Так же, в комплект входят 2 радиальных приводных инструмента, 3 осевых приводных инструмента и 1 не приводной осевой.
Таблица производителей комплектующих:
|
Наименование |
Производитель |
Примечания |
|
ШВП |
Hiwin (Тайвань) |
|
|
Направляющие |
Hiwin (Тайвань) |
|
|
Опорные подшипники ШВП |
NSK (Япония) |
Класс точности P4 |
|
Шпиндельные подшипники |
NSK (Япония) |
Класс точности P4 |
|
Подшипники инструметальных шпинделей |
NSK (Япония) |
Класс точности P4 |
|
Система ЧПУ |
SYNTEC (Тайвань) |
|
|
Привод шпинделя |
YASKAWA (Япония) |
|
|
Серво-приводы подач |
YASKAWA (Япония) |
|
|
Наименование |
Ед. Изм. |
Значение |
|||
|
Производительность |
Максимальный диаметр обработки |
мм |
Ø16 |
||
|
Минимальная длина обработки |
мм |
150 |
|||
|
Частота вращения шпинделя |
мин-1 |
6000 |
|||
|
Частота вращения контр-шпинделя |
мин-1 |
6000 |
|||
|
Частота вращения приводного инструмента |
мин-1 |
6000 |
|||
|
Точность позиционирования оси C |
мм |
1/1000 （0.001） |
|||
|

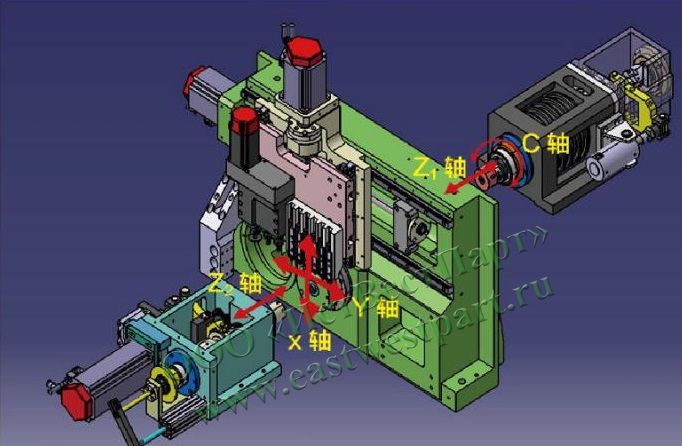

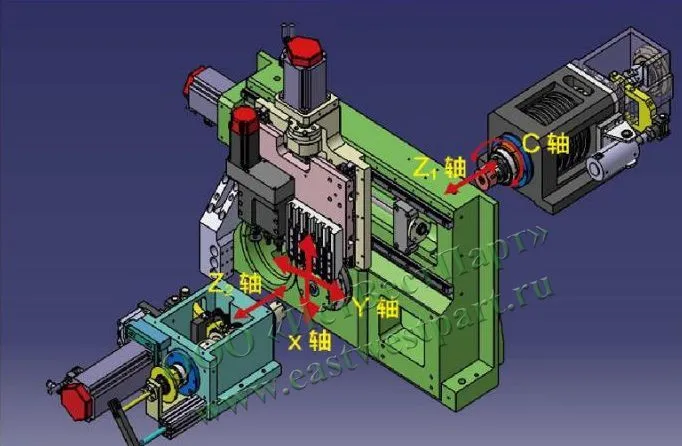

Параметры перемещения |
Перемещения |
Ось X1 |
мм |
60 |
|
|
Ось Y |
мм |
285 |
|||
|
Ось Z1 |
мм |
150 |
|||
|
Ось Z2 |
мм |
150 |
|||
|
Максимальная скорость перемещения |
Ось X1 |
м/мин |
24 |
||
|
Ось Y/Z1/X2/Z2 |
м/мин |
24 |
|||
|
Параметры инструмента |
Количество резцов наружной обработки для главного шпинделя |
шт |
5 |
||
|
Количество осевого инструмента для главного шпинделя (Y ось) |
шт |
3 |
|||
|
Количество радиального приводного инструмента для главного шпинделя |
шт |
4 |
|||
|
Сечение резцов |
мм |
□12×12 |
|||
|
Посадочный диаметр осевого инструмента |
мм |
Ø25 |
|||
|
Тип крепления приводного инструмента |
мм |
ER16 |
|||
|
Параметры двигателей |
Привод шпинделя |
кВт |
3,7 |
||
|
Привод контр-шпинделя |
кВт |
0,4 |
|||
|
Мощность привода подачи |
кВт |
0,75 |
|||
|
Мощность станции смазки |
Вт |
5 |
|||
|
Мощность станции СОЖ |
кВт |
0.25 |
|||
|
Прочее |
Ёмкость бака СОЖ |
л |
180 |
||
|
Ёмкость бака смазки |
л |
1.8 |
|||
|
Растояние от пола до оси центров |
мм |
1000 |
|||
|
Габаритные размеры |
Длина( L) |
мм |
1950 |
||
|
Ширина(W) |
мм |
1334 |
|||
|
Высота(H) |
мм |
1680 |
|||
|
Вес |
кг |
3000 |
|||
|

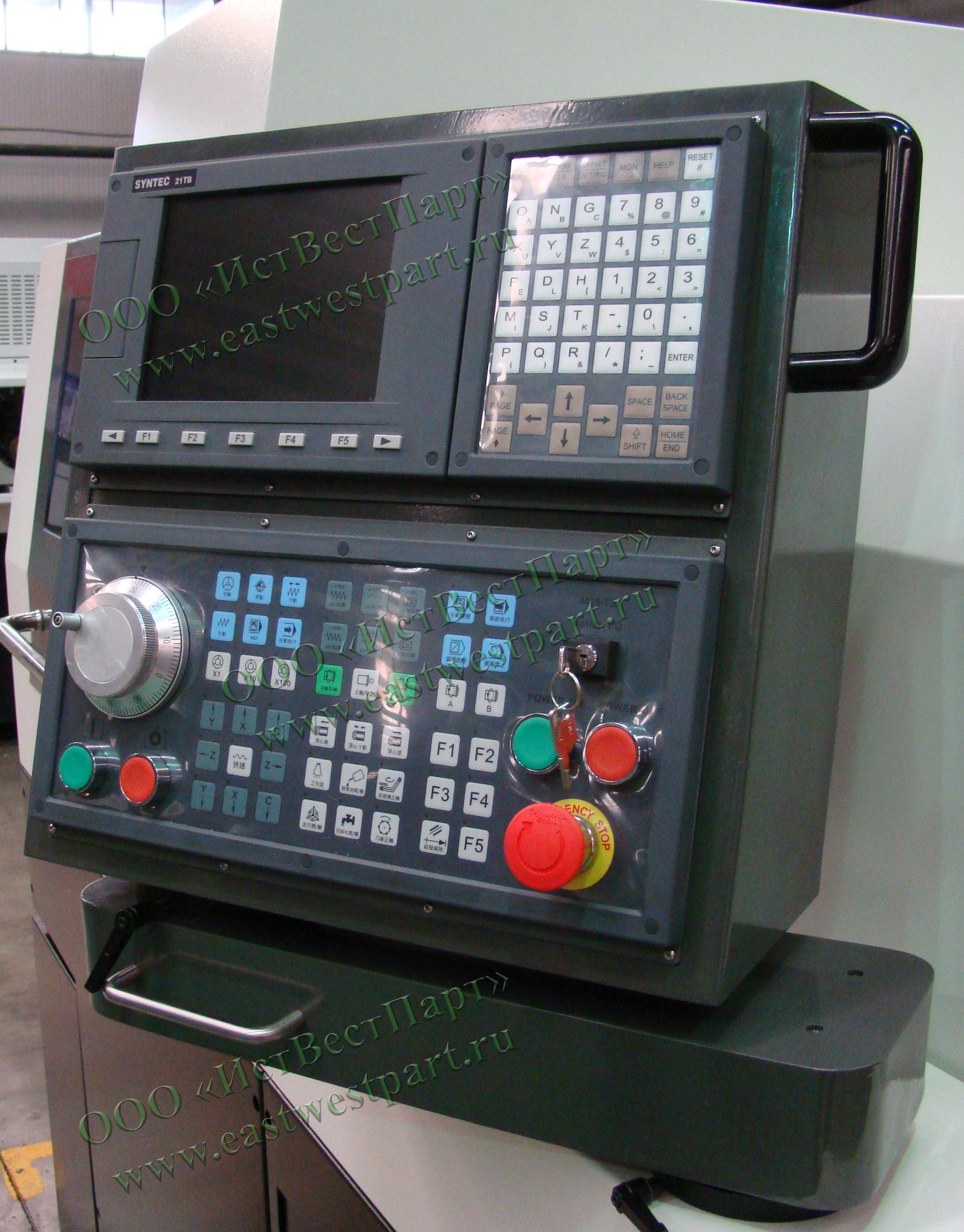

Система ЧПУ |
- |
SYNTEC 21TB |
|||
| Модель | Единица измерения | PRO RAY326 |
| Диаметр подаваемого материала | мм |
Ø3-20 ⬡4-17 |
| Магазин | мм | 200 (Ø10×20 шт) |
| Скорость подачи | мм/сек | 1500 |
| Скорость возврата | мм/сек | 1500 |
| Мощность двигателя | кВт | 1 |
