Прутковые автоматы AK425 предназначены для обработки деталей методом продольного точения, при котором продольную подачу осуществляет заготовка, а резец постоянно находится в непосредственной близости от подающего люнета. Данный тип обработки позволяет точение деталей с большой длинной при относительно небольшом диаметре.

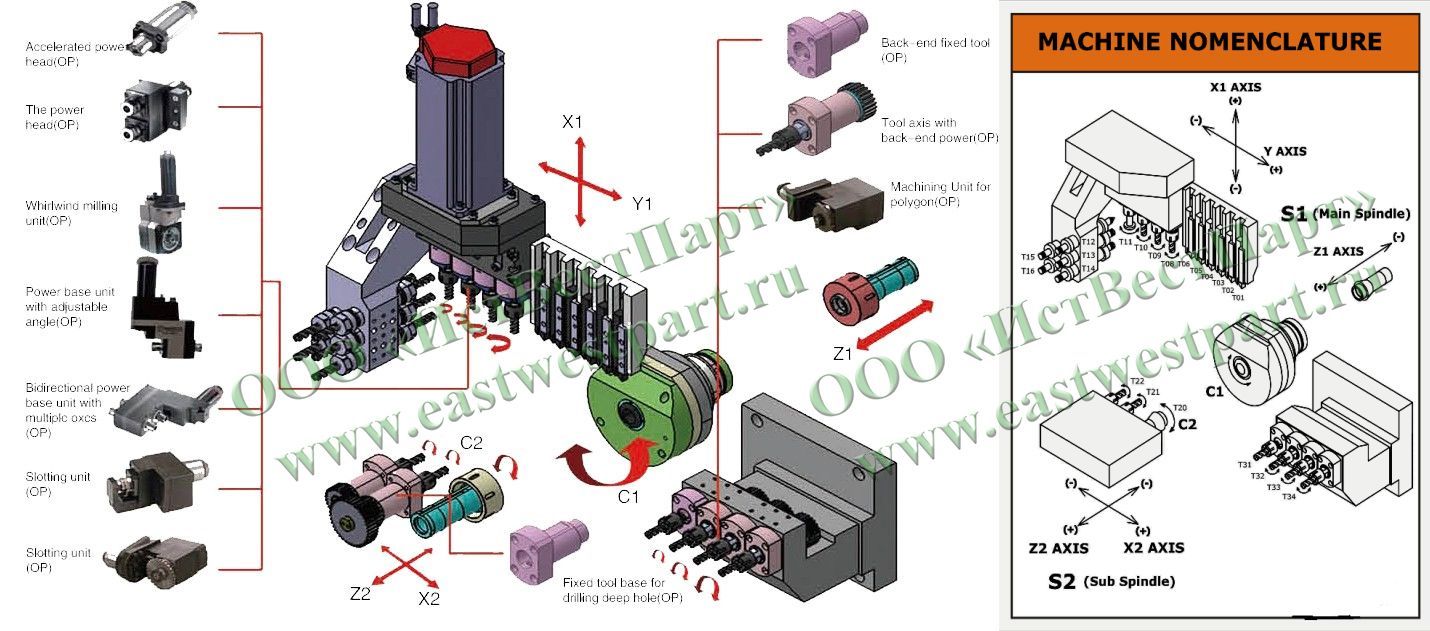

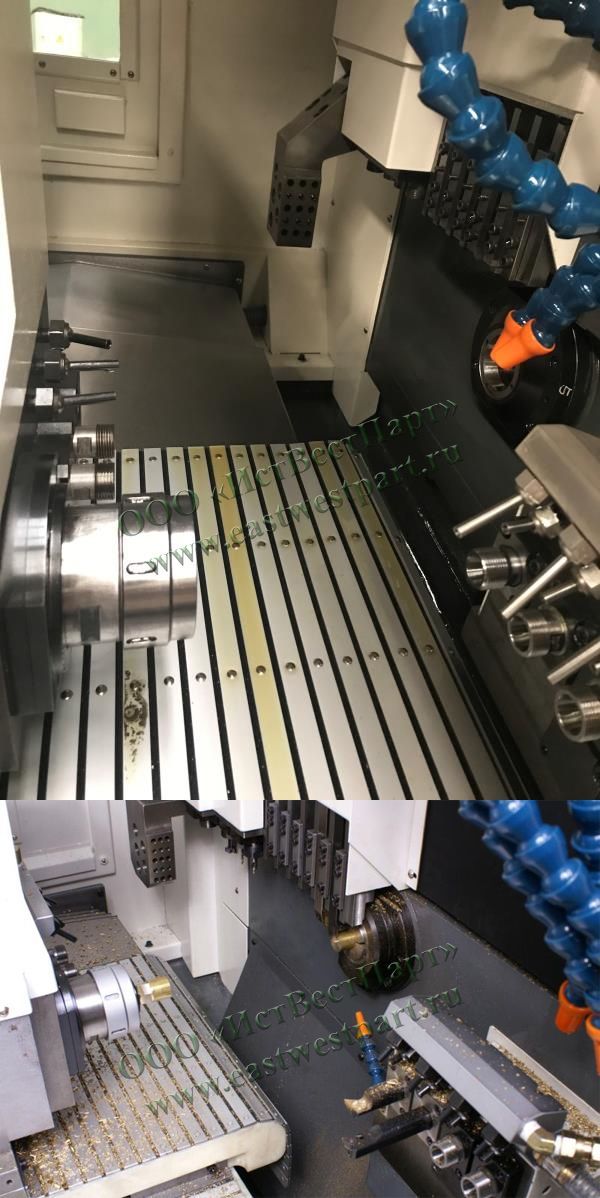

Блок радиальных инструментов состоит из 5-ти позиций с сечением резца □16×16.
Блок осевых не приводных инструментов, так же из 5-ти позиций, 3 с сечением Ø 25 и 2 с сечением Ø 20
|
Наименование |
Ед. Изм. |
Значение |
|||
|
Производительность |
Максимальный диаметр обработки |
мм. |
Ø42 |
||
|
Минимальная длинна обработки |
мм. |
210 |
|||
|
Частота вращения шпинделя |
мин-1 |
6000 |
|||
|
Частота вращения контр-шпинделя |
мин-1 |
6000 |
|||
|
Точность позиционирования оси C |
мм. |
1/1000 （0.001） |
|||
|
Параметры перемещения |
Перемещения |
Ось X1 |
мм. |
60 |
|
|
Ось Y |
мм. |
383 |
|||
|
Ось Z1 |
мм. |
210 |
|||
|
Ось X2 |
мм. |
385 |
|||
|
Ось Z2 |
мм. |
210 |
|||
|
Максимальная скорость перемещения |
Ось X1 |
м/мин. |
24 |
||
|
Ось Y/Z1/X2/Z2 |
м/мин. |
24 |
|||
|
Параметры инструмента |
Радиальный инструмент |
шт. |
5 |
||
|
Осевой инструмент |
шт. |
5 |
|||
|
Приводной осевой инструмент |
шт. |
4 |
|||
|
Приводной радиальный инструмент |
шт. |
4 |
|||
|
Сечение резцов |
мм. |
□16×16 |
|||
|
Посадочный диаметр осевого инструмента |
мм. |
3 шт. Ø25+ 2 шт. Ø 20 |
|||
|
Тип крепления приводного инструмента |
мм. |
ER16 |
|||
|
Параметры двигателей |
Привод шпинделя. |
кВт |
5.5 |
||
|
Привод контр шпинделя. |
кВт |
3 |
|||
|
Мощность привода подачи |
кВт |
1 |
|||
|
Мощность станции смазки |
Вт |
5 |
|||
|
Мощность станции СОЖ |
кВт |
0.9 |
|||
|
|
|
|
|
||
|
Прочее |
Ёскость бака СОЖ |
Л. |
200 |
||
|
Ёскость бака смазки |
Л. |
1.8 |
|||
|
Растояние от пола до оси центров |
мм. |
1000 |
|||
|
Габаритные размеры |
Длинна( L) |
мм. |
2760 |
||
|
Ширина(W) |
мм. |
1564 |
|||
|
Высота(H) |
мм. |
1882 |
|||
|
Вес |
кг. |
4500 |
|||
|
Система ЧПУ |
- |
SYNTEC 200TB |
|||
|
Наименование |
Производитель |
Примечания |
|
ШВП |
THK (Япония) |
Класс точности P4 |
|
Направляющие |
THK (Япония) |
Класс точности С3 |
|
Опорные подшипники ШВП |
NSK (Япония) |
Класс точности P4 |
|
Шпиндельные подшипники |
NSK (Япония) |
Класс точности P4 |
|
Подшипники инструметальных шпинделей |
NSK (Япония) |
Класс точности P4 |
|
Система ЧПУ |
SYNTEC (Тайвань) |
|
|
Привод шпинделя |
YASKAWA (Япония) |
|
|
Серво-приводы подач |
YASKAWA (Япония) |
|

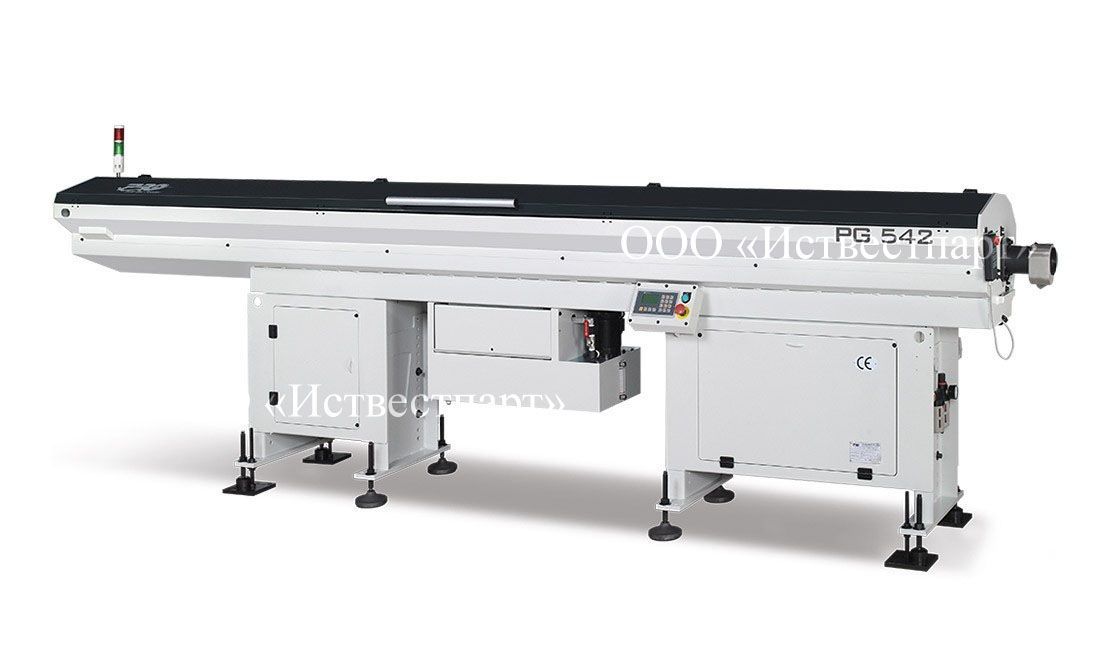

| Модель | Единица измерения | PRO PE542 |
| Диаметр подаваемого материала | мм |
Ø5-42 5-36 |
| Магазин | мм | 305 (Ø10×30 шт) |
| Скорость подачи | мм/сек | 1500 |
| Скорость возврата | мм/сек | 1500 |
| Мощность двигателя | кВт | 1 |
