Вертикальный токарный обрабатывающий центр VTC900

Мощность двигателя шпинделя, кВт: 22/30
Страна: Китай
Габариты: 2600×2500×3400 мм.
Масса: 11 т.
Производитель:Китай

Под заказ

Цена: По запросу

Конструкция станка
Стойка установлена на основании стола. Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации. Применяются высокоточные направляющие роликового типа. Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато. Ползун имеет один вертикальный резцедержатель который перемещается по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости. Установлено устройство центральной смазки.

Наименование	Ед . изм .	Значение	Примечание
Максимальный диаметр обработки	мм	760
Максимальная высота обработки	мм	760
Максимальный диаметр установки	мм	900
Тип шпиндделя		А2- 11
Диаметр гидравлического патрона	мм	630
Частота вращения	мин- 1	50- 1500
Мощность главного привода	кВт	22/30
Максимальный крутящий момент стола	Нм	764
Диапазоны коробки скоростей		б/с
Количество инструментов	шт	12
Тип резцедержателя	Компл .	1	с приводным инструментом BMT55
Сечения резца	мм	25×25
Сечения осевого инструмента	мм	32/40
Количество управляемых ЧПУ осей	Оси	3	Syntec
Максимальное вертикальное перемещения	мм	800
Максимальное горизонтальное перемещения	мм	-50-400
Максимальная скорость перемещения по оси X	м/мин	15
Максимальная скорость перемещения по оси Z	м/мин	15
Крутящий момент двигателя подач по оси X	Нм	18
Крутящий момент двигателя подач по оси Z	Нм	22
Точность позиционирования	мм	±0,008
Точность повторного позиционирования	мм	±0,005
Габаритные размеры	мм	2600×2500×3400
Вес станка	кг	11000

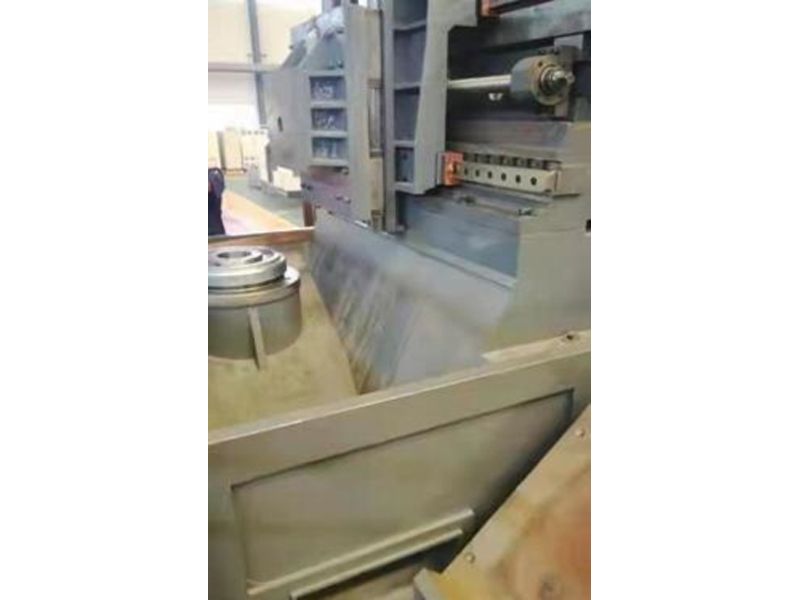

Станина

Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина

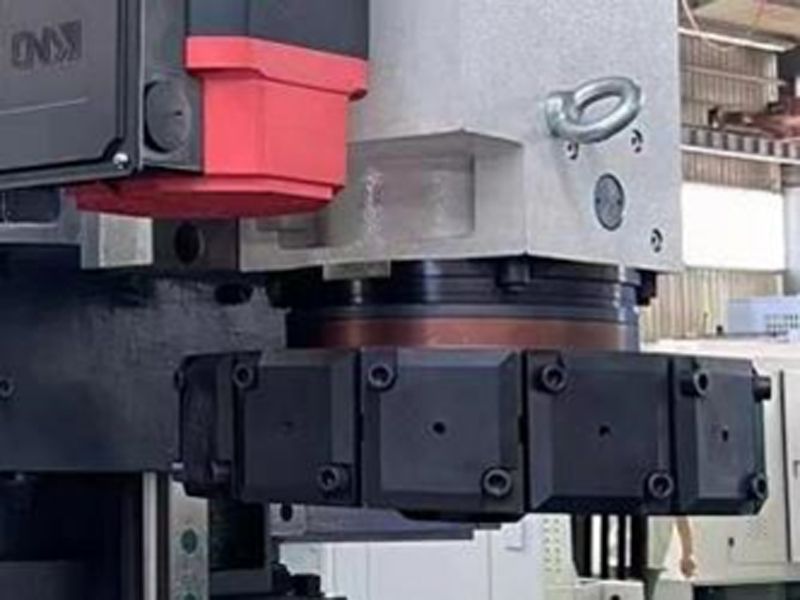

резцедержатель

12-ти позиционный резцедержатель с приводным инструментом тип BMT55 производства тайваньской компании Diamond Heart

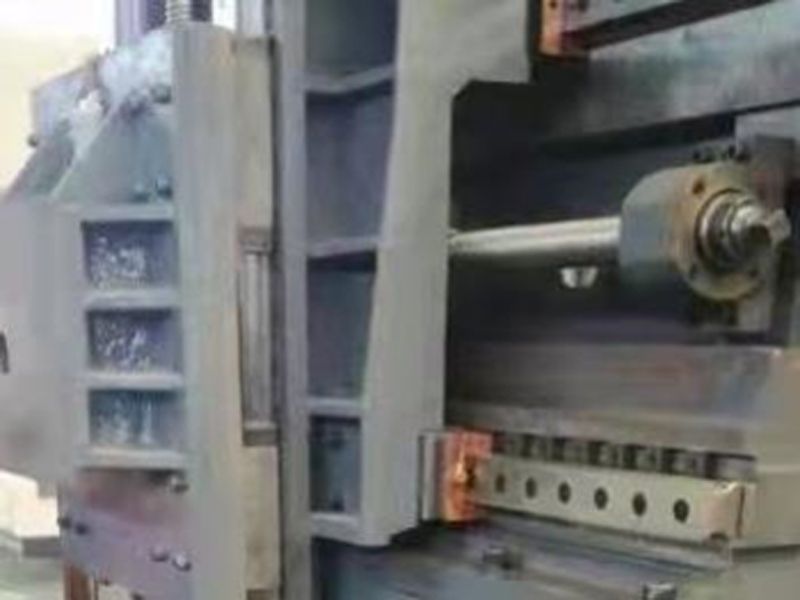

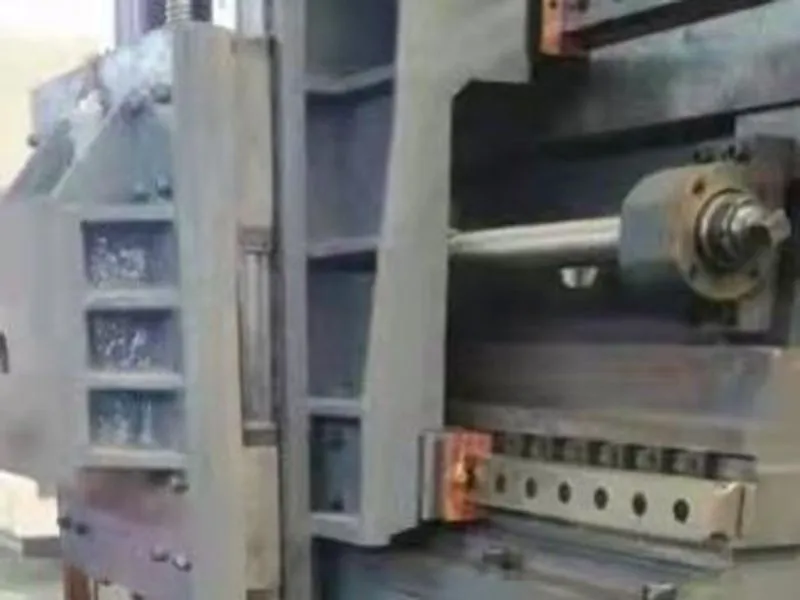

роликовые направляющие качения

Станок оснащён роликовыми направляющими качения

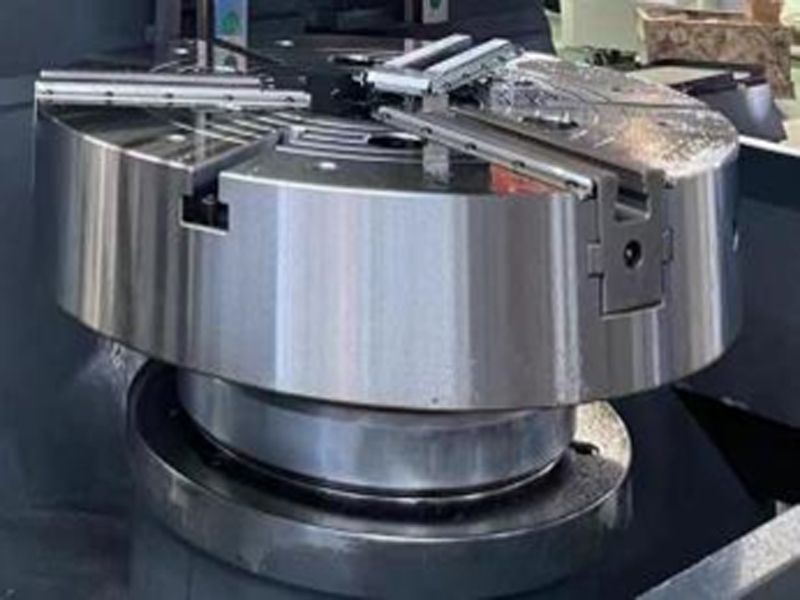

Гидравлический патрон

Станок оснащён гидравлическим патроном Ø630мм производства компании Yantai на шпиндельном узле производства тайваньской компании Xiehong

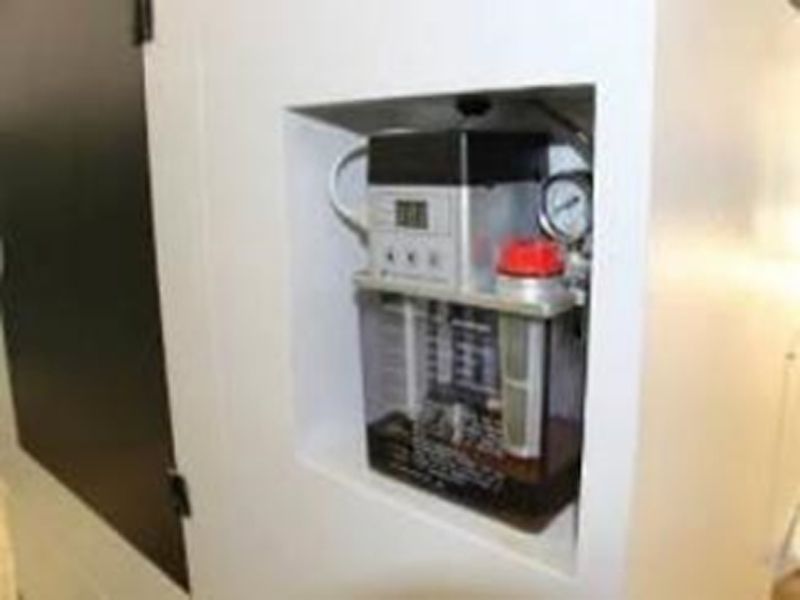

Устройство центральной смазки

Устройство центральной смазки, настроенное на подачу масла в каналы смазки между направляющими и тефлоновыми вставками в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих

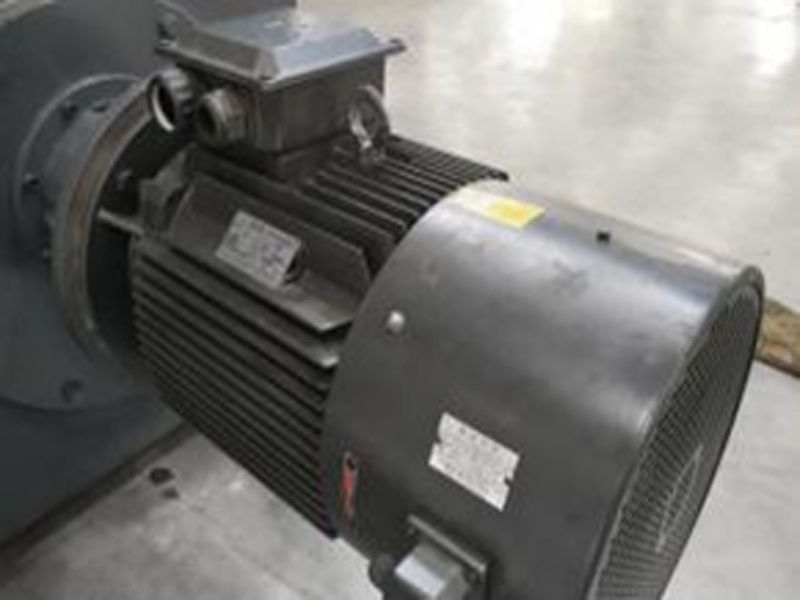

Асинхронный двигатель

Асинхронный двигатель шпинделя мощностью 22 кВт поддерживающий постоянство скорости резания при изменении диаметра детали . Обеспечивает высокую точность и крутящий момент

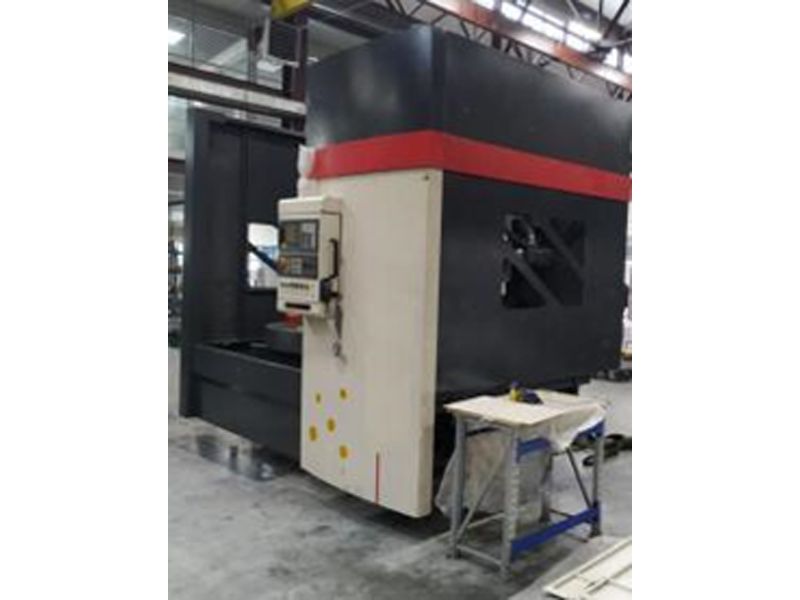

Кабинетная защита

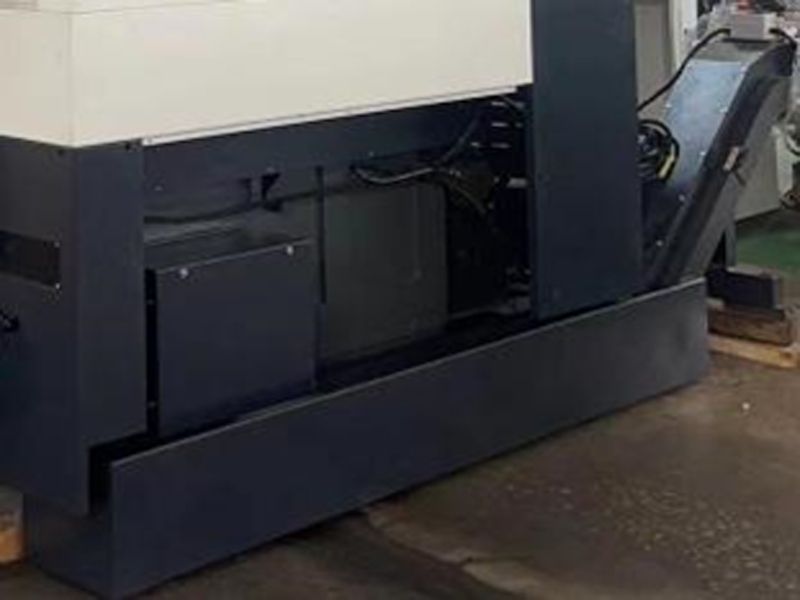

устройство удаления стружки

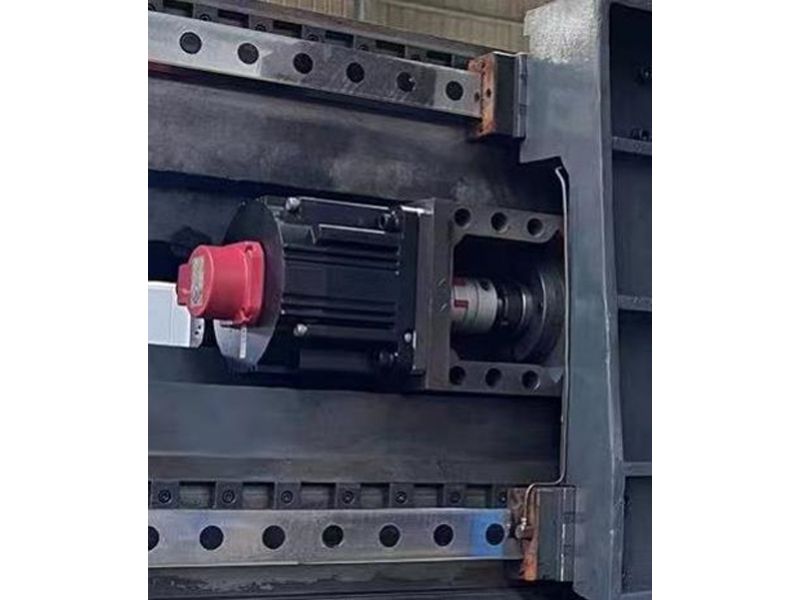

Прямой привод ШВП

Прямой привод ШВП через компенсационные муфты без применения ременной передачи
