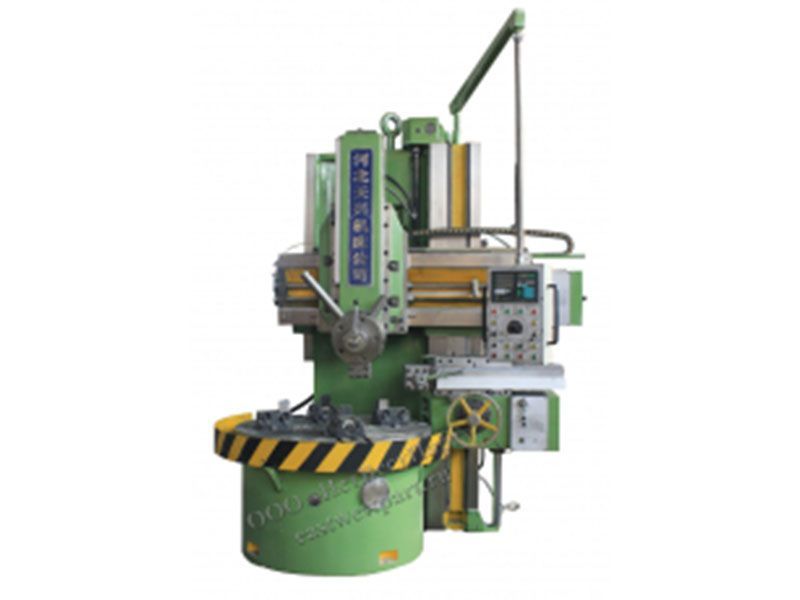

C5112 Одностоечный токарно-карусельный станок

C5112 Одностоечный токарно-карусельный станок

Небольшая миниатюра
  • Страна: Китай
  • Габариты: 2360×2277×3403 мм.
  • Масса: 9600 кг.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
C5112 (УЦИ) одностоечные токарно-карусельные станки, выпускаемые заводом Tianxing в соответствии с современными технологиями станкостроения. Характеризуются высокой точностью, жёсткостью и прочностью конструкции. Предназначены для тяжёлой высокопроизводительной обработки с высокой точностью.

Описание станка:
  • 1. Станок имеет одностоечную структуру, вращающийся стол и вертикальное перемещение ползуна по вертикальной стойке. Оснащён 5-ти позиционным вертикальным резцедержателем и опционально, боковым резцедержателем. 2-оси бокового суппорта оснащены оптическими линейками цифровой индикации. Изменение частоты вращения стола ступенчатое (Опция бесступенчатое регулирование) и скорости подачи резца осуществляется бесступенчато внутри диапазона.
  • 2. Все механические узлы и комплектующие (кроме ШВП и зубчатых колёс) производятся компанией Tianxing. В том числе литьё, мех. Обработка и термообработка.
  • 3. Все литые элементы станков выполнены из чугуна марки HT250, в том числе стойка, корпус ползуна, коробки передач, основание стола.
  • 4. Станки позволяют применение инструмента с механическим креплением режущих пластин для обработки чёрных и цветных металлов, а также не металлических материалов.
  • 5. Стол приводится в движение от асинхронного двигателя мощностью 22 кВт, управляемого через 16-ти ступенчатую коробку скоростей или контроллером Delta 45 (опция). Перемещение вертикального резцедержателя осуществляется посредством ШВП от серводвигателей через планетарные редуктора с передаточным отношением 1:5. Индикация перемещений осуществляется от энкодеров серводвигателей и отображается на панели PLC. Перемещение траверсы осуществляется от асинхронного электродвигателя мощностью 2,2 кВт через трапецеидальную передачу винт-гайка через червячный редуктор отношением 1:6. Боковой суппорт (При наличии.) перемещается вертикально и горизонтально посредством реечной передачи через 12-ти ступенчатую коробку подач с приводом от двигателя главного движения. Оснащён оптическими линейками и блоком цифровой индикации. Быстрое перемещение бокового суппорта осуществляется от отдельных двигателей. Вертикальное перемещение – 2-х скоростной асинхронный двигатель 1,0/1,5 кВт, горизонтальное- перемещение асинхронный двигатель 1,5 кВт.

Наименование

Ед. изм.

Значение

Примечание

Зона обработки

Максимальный диаметр обработки

мм

1250

-

Максимальный диаметр обработки боковым суппортом

мм

1100

-




Максимальная высота обработки




мм

800

Без бокового суппорта

1000

Без бокового суппорта

1000

С боковым суппортом

1250

С боковым суппортом

Максимальный вес изделия

т

3,2



Комплектация

Вертикальный резцедержатель на 5-ть позиций

Компл.

1

По согласованию может устанавливаться 1 позиционный

Боковой резцедержатель

Компл.

1

По согласованию

Устройство цифровой индикации

Оси

3

-

Стол

Диаметр стола

мм

1000

-

Мощность главного привода

кВт

22

-

Максимальный крутящий момент стола

Н.м.

25000

-

Диапазоны коробки скоростей

ступени

2

-

Частота вращения

Об/мин

8-240

1-й диапазон 8-39

2-й диапазон 46-240

Вид опоры стола

-

гидростатическая

-

Кулачки стола

Компл.

4

-

Траверса

Мощность двигателя

кВт

2,2

Тропец. винт

Передаточное отношение ред.

-

1:6

-

Вертикальное перемещение

мм

850

-

Скорость ускоренного перемещения

мм/мин

0,44

-

Вертикальный резцедержатель

Сечение державки резца

мм

30×40

-

Диапазон подач

мм/мин

0,8-86

-

Скорость ускоренного перемещения

м/мин

1,8

-

Количество ступеней подач

-

бесступенчатое

Мощность двигателя

кВт

1,3/1,7

-

Горизонтальное перемещение

мм

915

-

Вертикальное перемещение

мм

750

-

Максимальное осевое усилие

кН

2500

-

Угол поворота вертикального резца

-

±30°

-

Боковой резцедержатель

Диапазон подач

мм/мин

0,1-5

Диапазон подач

Скорость ускоренного перемещения

м/мин

1,8

Скорость ускоренного перемещения

Количество ступеней подач

шт.

12

Количество ступеней подач

Мощность двигателя

кВт

1,5



Горизонтальное перемещение

мм

600



Вертикальное перемещение

мм

900



Максимальное осевое усилие

кН

2000



Габаритные размеры (ШхВхД)

мм

2360×2277×3403

Вес, нетто

кг

9600


Параметры геометрической точности:

Плоскостность поверхности стола

≤0.025/1000mm；0.025/300mm в любом месте выпуклость не допускается）

Радиальное биение стола

≤0.02/ 1000mm

Осевое биение стола

≤0.025/ 1000mm

Параллельность перемещения горизонтального резцедержателя относительно плоскости стола

≤0.025/1000mm

Перпендикулярность вертикального перемещения относительно плоскости стола

≤0.025/1000mm


Параметры геометрической точности:

Наименование

Ед. изм.

Кол-во.

Производитель

Двигатель главного привода

шт.

1

Yuantong

Частотный преобразователь (Опция)

шт.

1

Kerun или Delta (На выбор)

Двигатель подачи

шт.

1

Yuantong

Сервомотор

шт.

2

Beijing shiguang

Сервопривод

шт.

2

Beijing shiguang

Подшипник стола

шт.

1

Wafangdian

Трапецеидальный ходовой винт.

компл.

1

Jining

Прецизионная ШВП

компл.

2

Nanjing

Понижающий редуктор

шт.

2

Zibo

Электроавтоматика

компл.



Changan

УЦИ

оси

3

Changcun

Защита ползуна

компл.

1

Hebei


C5112 Комплектация:

Наименование

Значение

Ед. изм.

Кол-во

Примечание

Основание стола



шт.

1



Стол

Φ1000

шт.

1



Коробка скоростей



компл.

1

2-х стух ступенчатая

Станина



шт.

1

Станина в сборе с ползуном

Ползун



компл.

1

Ось Y

Вертикальный резцедержатель



компл.

1

Ось Z

Боковой резцедержатель



компл.

1

В сборе с коробкой скоростей

Двигатель главного привода



шт.

1



Пульт управления



компл.

1



УЦИ



компл.

1




Состав ЗИП:

Наименование

Кол-во

Анкреные болты

1 компл.

Регулируемые башмаки

1 компл.

Кулачки

4 шт.

Патронный ключ

1 шт.

Прессмаслёнка

1 шт.
