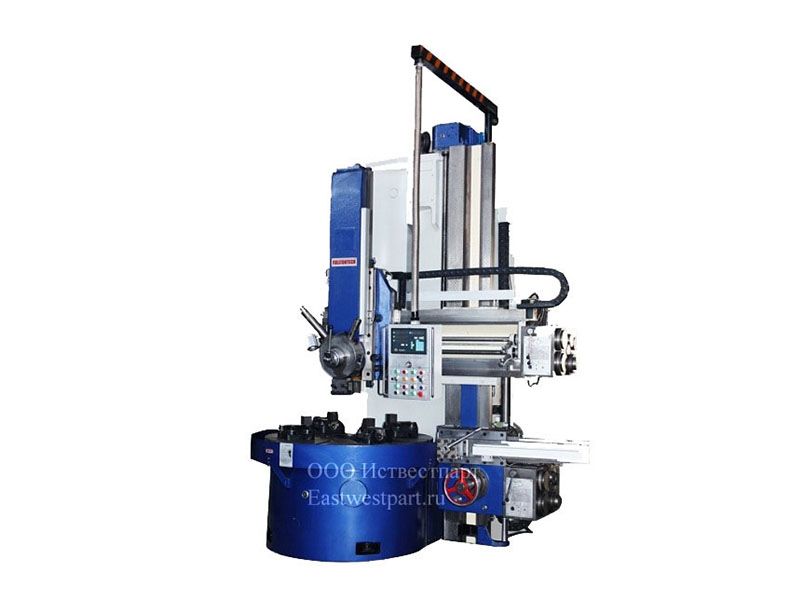

Наименование |
Ед. изм. |
Значение |
Примечание |
|
Зона обработки |
Максимальный диаметр обработки |
мм |
1600 |
|
Максимальная высота обработки |
мм |
1250 |
|
|
Максимальный вес изделия |
T |
5 |
|
|
Комплектация |
Вертикальный резцедержатель на 5-ть позиций |
Компл. |
1 |
5-ти сторонний резцедержатель |
Боковой резцедержатель |
Компл. |
1 |
|
|
УЦИ |
Оси |
3 |
|
|
Стол |
Диаметр стола |
мм |
1400 |
|
Мощность главного привода |
кВт |
30 |
|
|
Максимальный крутящий момент стола |
Н.м. |
18216 |
|
|
Диапазоны коробки скоростей |
ступени |
2 |
|
|
Частота вращения |
Об/мин |
3.2—120 |
Бесступенчатое регулирование |
|
Вид опоры стола |
|
гидростатическая |
|
|
Кулачки стола |
Компл. |
4 |
|
|
Вертикальный резцедержатель |
Горизонтальное перемещение |
мм |
815 |
|
Вертикальное перемещение |
мм |
800 |
|
|
Сила резания |
кН |
25 |
|
|
Угол поворота вертикального резца |
|
±30° |
|
|
Боковой резцедержатель |
Горизонтальное перемещение |
мм |
630 |
|
Вертикальное перемещение |
мм |
900 |
|
|
Сила резания |
кН |
20 |
|
Плоскостность поверхности стола |
≤0.025/1400мм;0.025/300мм в любом месте(выпуклость не допускается) |
Радиальное биение стола |
≤0.02/ 1400мм |
Осевое биение стола |
≤0.025/ 1400мм |
Параллельность перемещения горизонтального резцедержателя относительно плоскости стола |
≤0.025/1000мм |
Перпендикулярность вертикального перемещения относительно плоскости стола |
≤0.025/1000мм |
номер |
Наименование |
Ед. изм. |
Кол-во. |
Производитель |
1 |
Двигатель главного привода |
Шт. |
1 |
Yuantong |
2 |
Частотный преобразователь |
Шт |
1 |
Kerun |
3 |
Двигатель подачи |
Шт |
1 |
Yuantong |
4 |
Сервомотор |
Шт |
2 |
Beijing shiguang |
5 |
Сервопривод |
Шт. |
2 |
Beijing shiguang |
6 |
Подшипник стола |
Шт. |
1 |
Wafangdian |
7 |
Тропециидальный ходовой винт. |
Компл. |
1 |
Jining |
8 |
Прецизионная ШВП |
Компл. |
2 |
Nanjing |
9 |
Понижающий редуктор |
Шт. |
2 |
Zibo |
10 |
Электроавтоматика |
Компл. |
|
Changan |
11 |
УЦИ |
Оси. |
3 |
Changcun |
12 |
Защита ползуна |
Компл |
1 |
Hebei |
номер |
Наименование |
Значение |
Ед. изм. |
Кол-во |
Примечание |
1 |
Основание стола |
|
Шт. |
1 |
|
2 |
Стол |
Φ1400 |
Шт. |
1 |
|
3 |
Корбка скоростей |
|
Компл. |
1 |
2-х стуяпенчатая |
4 |
Станина |
|
Шт. |
1 |
Станина в сборе с ползуном |
5 |
Ползун |
|
Компл. |
1 |
Ось Y |
6 |
Вертикальный резцедержатель |
|
Компл. |
1 |
Ось Z |
7 |
Боковой резцедержатель |
|
Компл. |
1 |
В сборе с коробкой скоростей |
8 |
Двигатель главного привода |
|
Шт. |
1 |
|
9 |
Пульт управления |
|
Компл. |
1 |
|
10 |
УЦИ |
|
Компл. |
1 |
|
номер |
Наименование |
Кол-во |
1 |
Анкреные болты |
1 компл. |
2 |
Регулируемые башмаки |
1 компл. |
3 |
Кулачки |
4 шт. |
4 |
Патронный ключ |
1 шт. |
5 |
Прессмаслёнка |
1 шт. |
