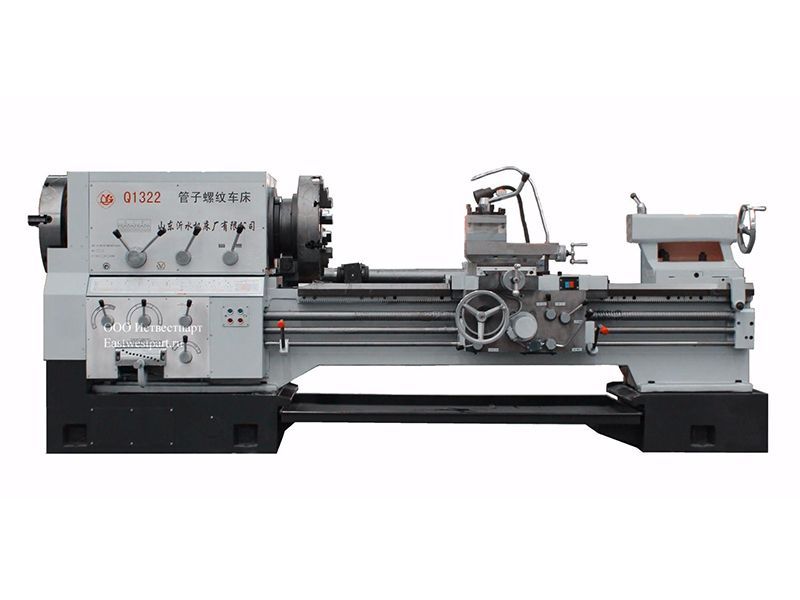

Станок модели Q1322 является полнофункциональным токарно-труборезным станком нормальной точности, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок может оснащаться конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя четырехкулачковыми патронами. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
| Наименование параметра | Ед. Изм. | Значение | ||
|
Наибольший диаметр обрабатываемой заготовки |
над станиной |
мм |
630 | |
| в выточке станины | 800 (серия -1А) опц. | |||
| над суппортом | 340 | |||
| Наибольший диаметр трубной заготовки |
мм |
30-126 | ||
| Наибольшая длина заготовки в центрах (РМЦ) | мм | 1500 | 3000 | |
| Ширина станины | мм | 550 | ||
| Максимальная нагрузка | кг | 3000 | ||
| Диаметр отверстия в шпинделе | мм | 130 | ||
| Диаметр патрона | мм | 400 | ||
| Тип патрона | - | 4-х кулачковый | ||
| Количество инструмента | шт. | 4 | ||
| Хвостовик инструмента | мм | 32×32 | ||
| Диапазон скоростей шпинделя | Мин-1 |
12-642 прям. 19-800 обр. |
||
| Количество частот вращения | шт. | 18 прям. / 9 обр. | ||
| Диапазон поперечных подач, (22 ступени) | мм/об | 0,02-0,45 | ||
| Диапазон продольных подач, (26 ступеней) | мм/об | 0,07-1,33 | ||
| Быстрые перемещения суппорта | мм/мин | Z:4000 X:2300 | ||
| Перемещение верхних салазок суппорта | мм | 200 | ||
| Поперечное перемещение | мм | 320 | ||
| Продольное перемещение | мм | 1310 | 2810 | |
|
Нарезаемые резьбы: |
метрическая | мм | 1-224 (52 резьбы) | |
| дюймовая | TPI | 2-28 (40 резьб) | ||
| Ход пиноли | мм | 250 | ||
| Диаметр пиноли задней бабки | мм | 100 | ||
| Угол поворота суппорта | град | +/- 90 | ||
| Конус пиноли | мм | Morse No. 5 | ||
| Мощность электродвигателя главного привода | кВт | 11 | ||
| Мощность электродвигателя быстрых перемещений | кВт | 1,1 | ||
| Мощность электродвигателя подачи СОЖ | кВт | 0,125 | ||
| Длина | мм | 3657 | 5157 | |
| Габаритные размеры (ШхВ) | мм | 1360×1480 | ||
| Вес, нетто | кг | 4000 | 5200 | |
Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.
Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.
В базовой комплектации со станком поставляется люнетная стойка.
В стандартной комплектации устанавливается 4-х кулачковый патрон Ø 400 мм.
Диаметр проходного отверстия в шпинделе 130 мм.
Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам ДИП 300, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.
Все зубчатые передачи, применяемые в коробках скоростей и подач подвержены закалке ТВЧ и шлифовке. Это обеспечивает их долговечность и низкий уровень шума в процессе эксплуатации.
В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.
В качестве дополнительного оборудования может быть поставлен подвижный и неподвижный люнет для обработки деталей большой длинны.
Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
