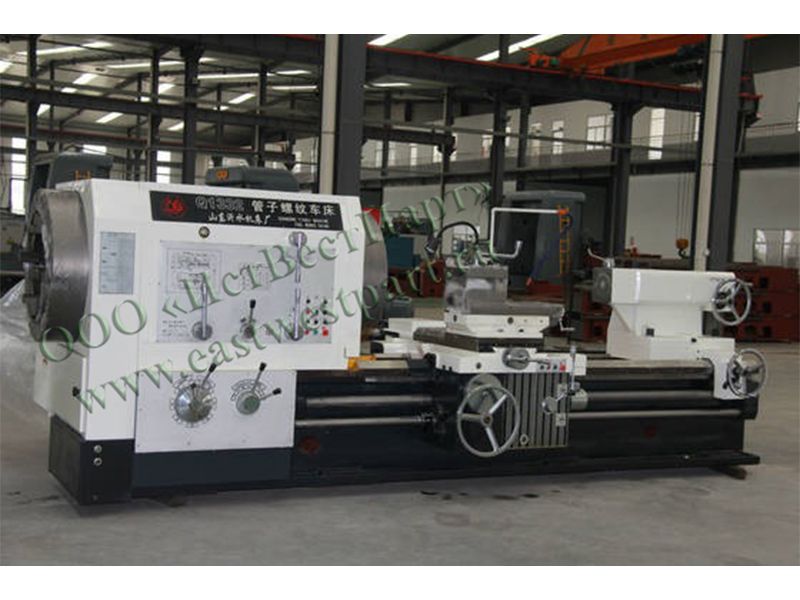

Токарный трубонарезной станок Q1332

Токарный трубонарезной станок Q1332

Токарный трубонарезной станок Q1332
  • Мощность двигателя шпинделя, кВт: 22
  • Страна: Китай
  • Масса: 11500 / 13000 кг.
  • Производитель:Китай
Под заказ
Цена: По запросу

Станок модели Q1332 является полнофункциональным токарно-труборезным станком нормальной точности, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок может оснащаться конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя четырехкулачковыми патронами. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  • Освещение рабочей зоны
  • 4-х кулачковый патрон
  • Документация на русском языке
  • Невращающийся задний центр
  • Пресс-масленка
  • Люнетная стойка
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
  • 3-х кулачковый патрон
  • Планшайба
  • Люнет подвижный и неподвижный
  • Устройство оптической индикации
  • Приспособления для точения конусов
  • Вращающийся задний центр
  • Инструмент

Наименование параметра

Ед. Изм.

Значение

Наибольший диаметр обрабатываемой заготовки

над станиной

мм

1000

над суппортом

610

Наибольший диаметр трубной заготовки

мм

270-430

Наибольшая длина заготовки в центрах (РМЦ)

мм

1500

3000

Ширина станины

мм

755

Максимальная нагрузка

кг

5000

Диаметр отверстия в шпинделе

мм

440

Диаметр патрона

мм

1000

Тип патрона

-

4-х кулачковый электромеханический

Количество инструмента

шт

4

Хвостовик инструмента

мм

40×40

Диапазон скоростей шпинделя

Мин-1

4,9-180

Количество частот вращения

    шт

9

Диапазон продольных подач, (26 ступени)

мм/об

0,07-1,33

Диапазон поперечных подач, (22 ступени)

мм/об

0,02-0,45

Быстрые перемещения суппорта

мм/мин

Z:3740 X:1870

Перемещение верхних салазок суппорта

мм

300

Поперечное перемещение

мм

520

Продольное перемещение

мм

1300

2800

Нарезаемые резьбы:

метрическая

мм

1-15 (23 резьбы)

     дюймовая

TPI

2-28 (22 резьб)

Ход пиноли

мм

300

Диаметр пиноли задней бабки

мм

140

Угол поворота суппорта

град

+/- 90

Конус пиноли

мм

Morse No. 6

Мощность электродвигателя главного привода

кВт

22

Мощность электродвигателя быстрых перемещений

кВт

1,5

Мощность электродвигателя подачи СОЖ

кВт

0,125

Длина

мм

5000

6500

Габаритные размеры (ШхВ)

мм

2100×1680

Вес, нетто

кг

13000

14500

 Станина
Станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

 Направляющие
Направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

 ТВЧ
ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

 Задняя бабка
Задняя бабка

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.

 Люнетная стойка
Люнетная стойка

В базовой комплектации со станком поставляется люнетная стойка.

 Патрон
Патрон

В стандартной комплектации устанавливается 4-х кулачковый патрон Ø 400 мм.

 Диаметр проходного отверстия
Диаметр проходного отверстия

Диаметр проходного отверстия в шпинделе 130 мм.

 Системы управления
Системы управления

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам ДИП 300, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.

 Зубчатые передачи
Зубчатые передачи

Все зубчатые передачи, применяемые в коробках скоростей и подач подвержены закалке ТВЧ и шлифовке. Это обеспечивает их долговечность и низкий уровень шума в процессе эксплуатации.

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

 Устройство цифровой индикации
Устройство цифровой индикации

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.

 Люнеты
Люнеты

В качестве дополнительного оборудования может быть поставлен подвижный и неподвижный люнет для обработки деталей большой длинны.

 Конусная линейка
Конусная линейка

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
