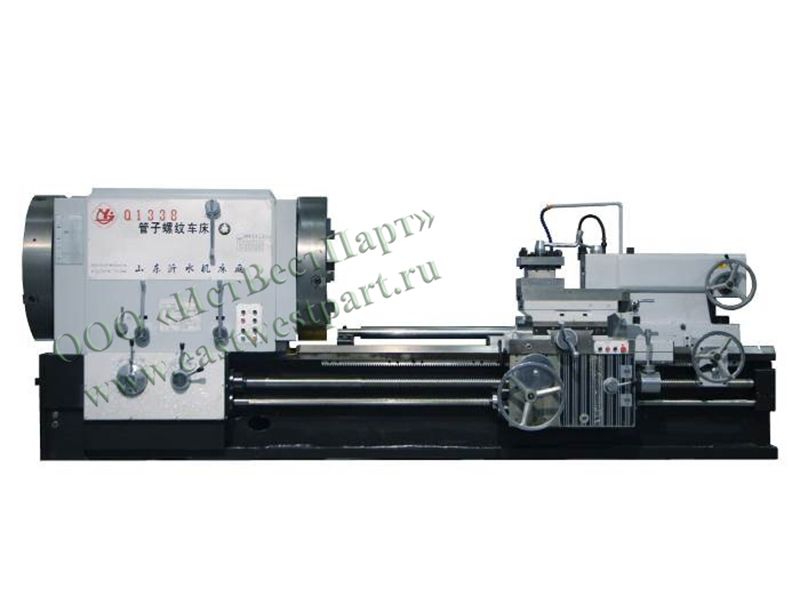

Станок модели Q1338 является полнофункциональным токарно-труборезным станком нормальной точности, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок может оснащаться конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя четырехкулачковыми патронами. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
|
Наименование параметра |
Ед. Изм. |
Значение |
||
|
Наибольший диаметр обрабатываемой заготовки |
над станиной |
мм |
1000 |
|
|
над суппортом |
610 |
|||
|
Наибольший диаметр трубной заготовки |
мм |
190-380 |
||
|
Наибольшая длина заготовки в центрах (РМЦ) |
мм |
1500 |
3000 |
|
|
Ширина станины |
мм |
755 |
||
|
Максимальная нагрузка |
кг |
5000 |
||
|
Диаметр отверстия в шпинделе |
мм |
390 |
||
|
Диаметр патрона |
мм |
850 |
||
|
Тип патрона |
- |
4-х кулачковый электромеханический |
||
|
Количество инструмента |
шт |
4 |
||
|
Хвостовик инструмента |
мм |
40×40 |
||
|
Диапазон скоростей шпинделя |
Мин-1 |
6-205 |
||
|
Количество частот вращения |
шт |
9 |
||
|
Диапазон продольных подач, (32 ступени) |
мм/об |
0,095-1,44 |
||
|
Диапазон поперечных подач, (32 ступени) |
мм/об |
0,095-1,4 |
||
|
Быстрые перемещения суппорта |
мм/мин |
Z:3740 X:1870 |
||
|
Перемещение верхних салазок суппорта |
мм |
300 |
||
|
Поперечное перемещение |
мм |
520 |
||
|
Продольное перемещение |
мм |
1300 |
2800 |
|
|
Нарезаемые резьбы: |
метрическая |
мм |
1-15 (23 резьбы) |
|
|
дюймовая |
TPI |
2-28 (22 резьб) |
||
|
Ход пиноли |
мм |
300 |
||
|
Диаметр пиноли задней бабки |
мм |
140 |
||
|
Угол поворота суппорта |
град |
+/- 90 |
||
|
Конус пиноли |
мм |
Morse No. 6 |
||
|
Мощность электродвигателя главного привода |
кВт |
22 |
||
|
Мощность электродвигателя быстрых перемещений |
кВт |
1,5 |
||
|
Мощность электродвигателя подачи СОЖ |
кВт |
0,125 |
||
|
Длина |
мм |
5000 |
6500 |
|
|
Габаритные размеры (ШхВ) |
мм |
2100×1680 |
||
|
Вес, нетто |
кг |
12800 |
14300 |
|

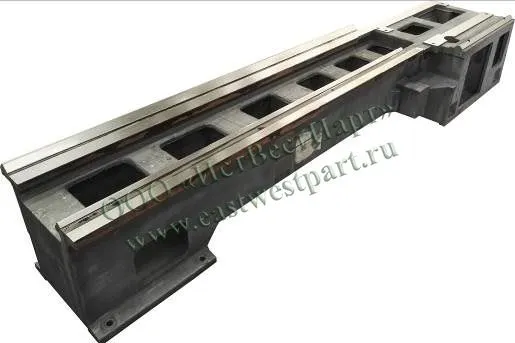

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

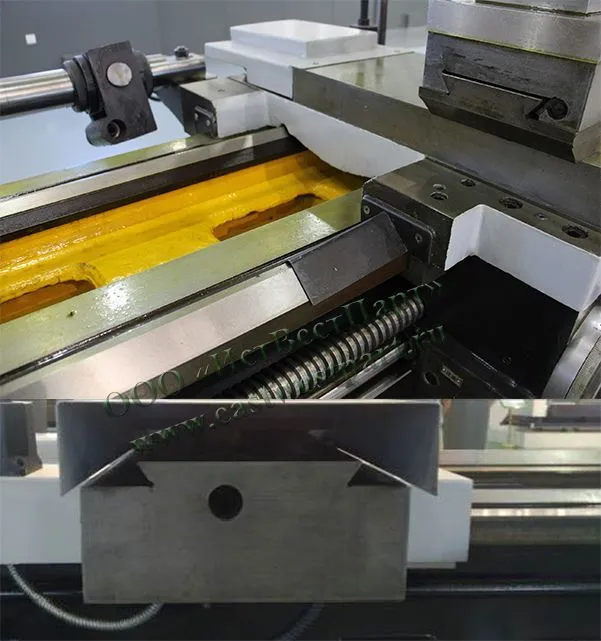

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

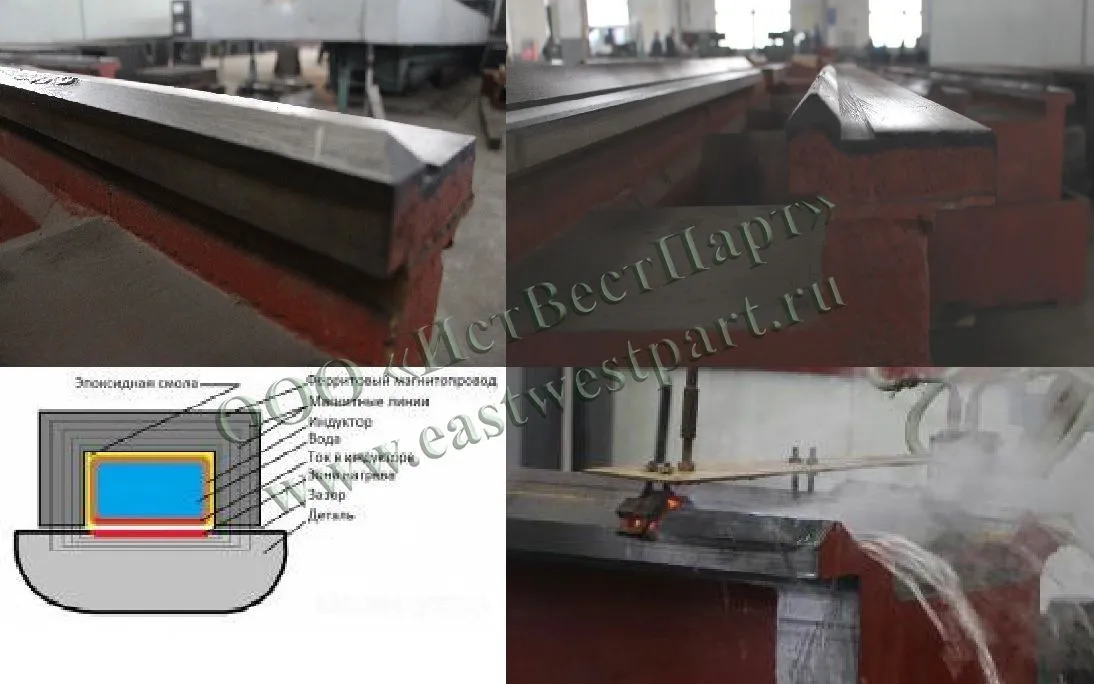

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

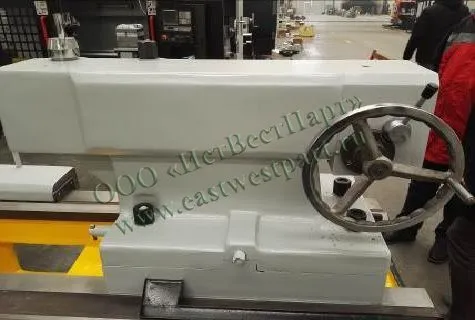

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.

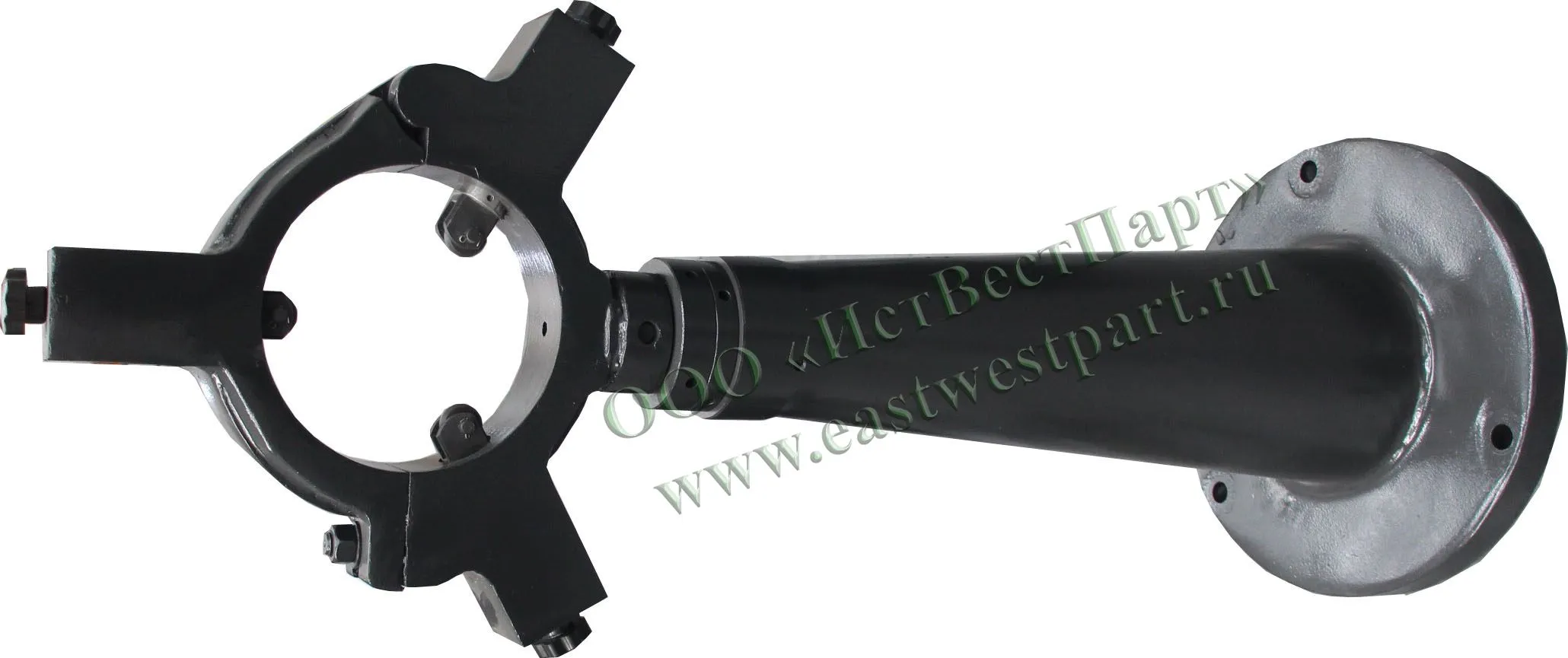

В базовой комплектации со станком поставляется люнетная стойка.

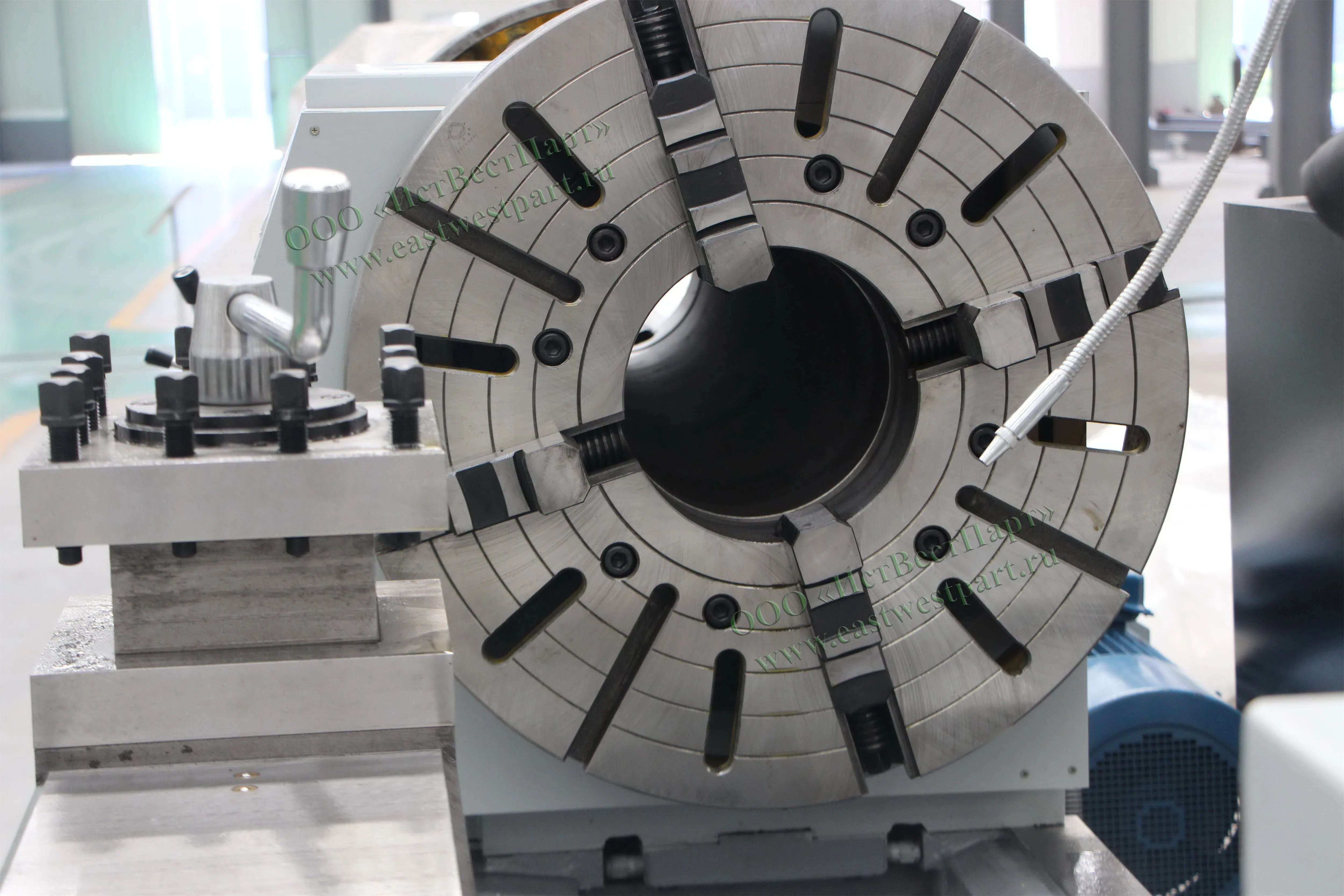

В стандартной комплектации устанавливается 4-х кулачковый патрон Ø 400 мм.

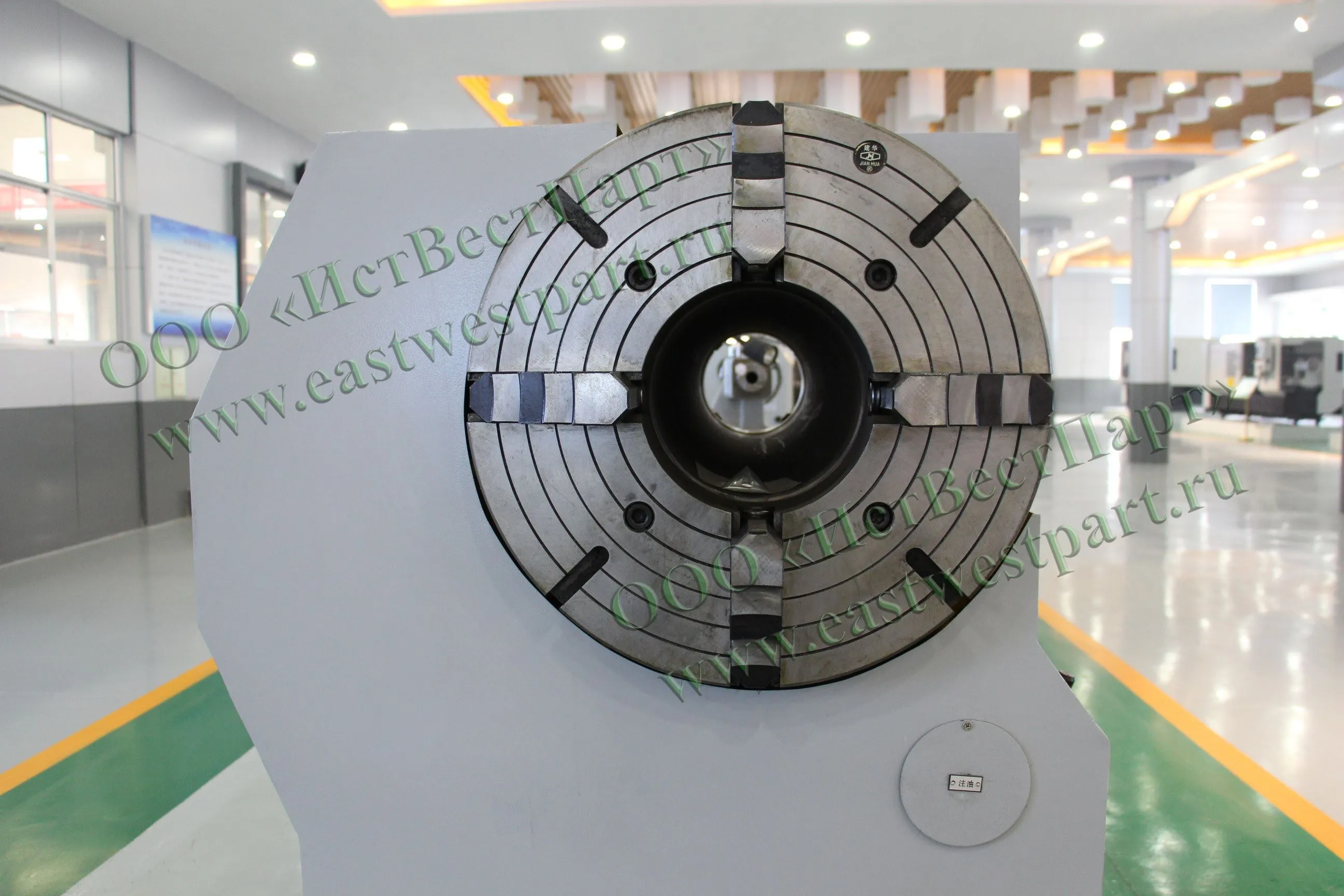

Диаметр проходного отверстия в шпинделе 130 мм.

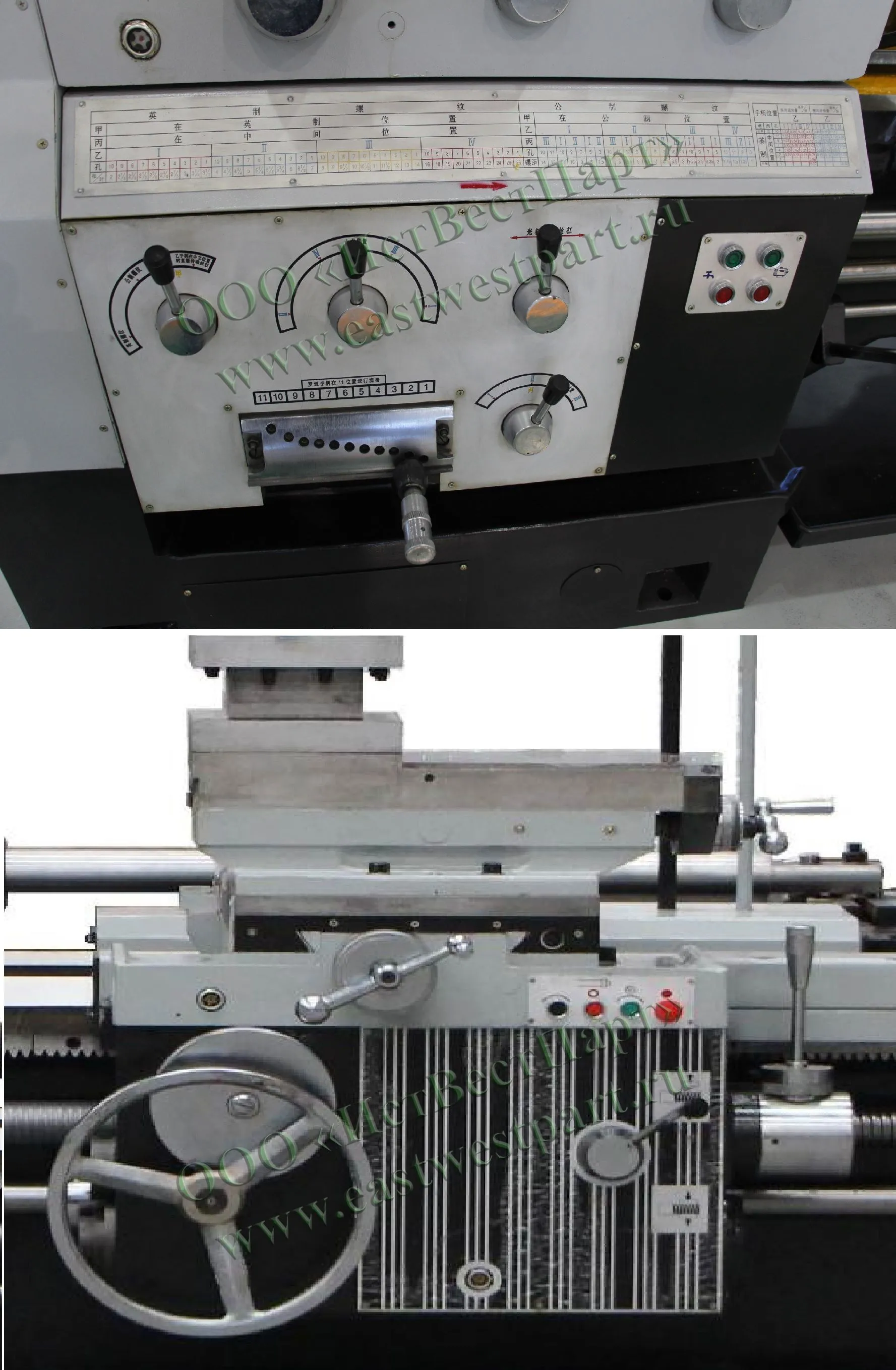

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам ДИП 300, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.

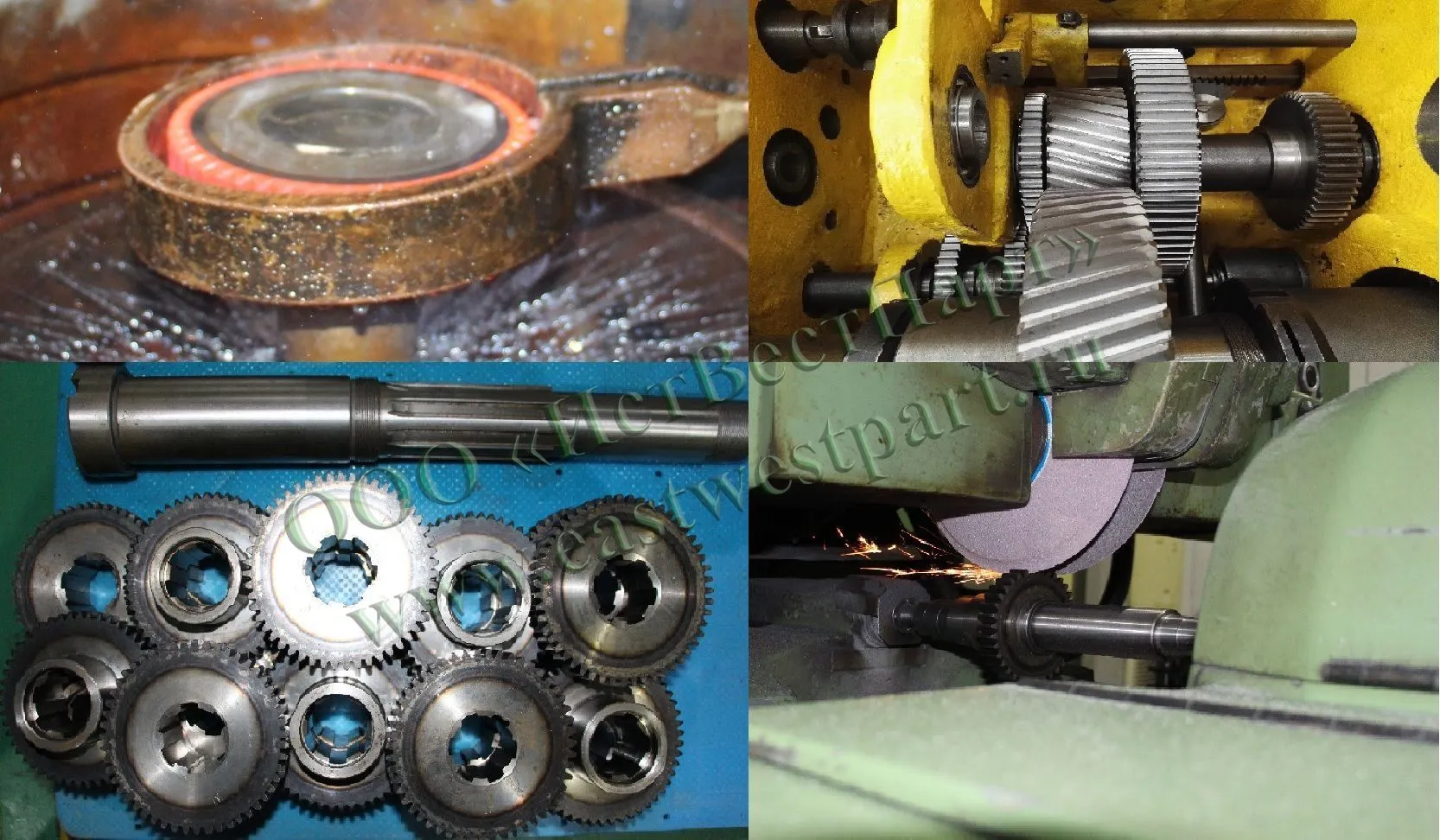

Все зубчатые передачи, применяемые в коробках скоростей и подач подвержены закалке ТВЧ и шлифовке. Это обеспечивает их долговечность и низкий уровень шума в процессе эксплуатации.

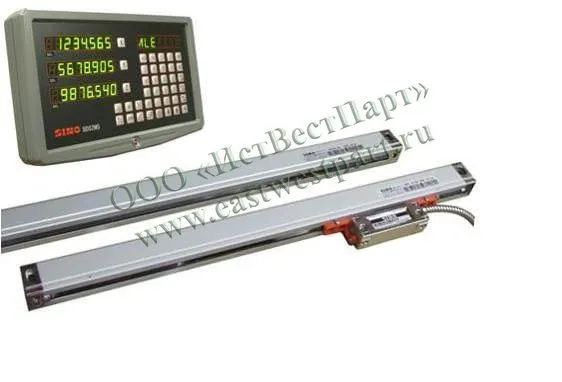

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.

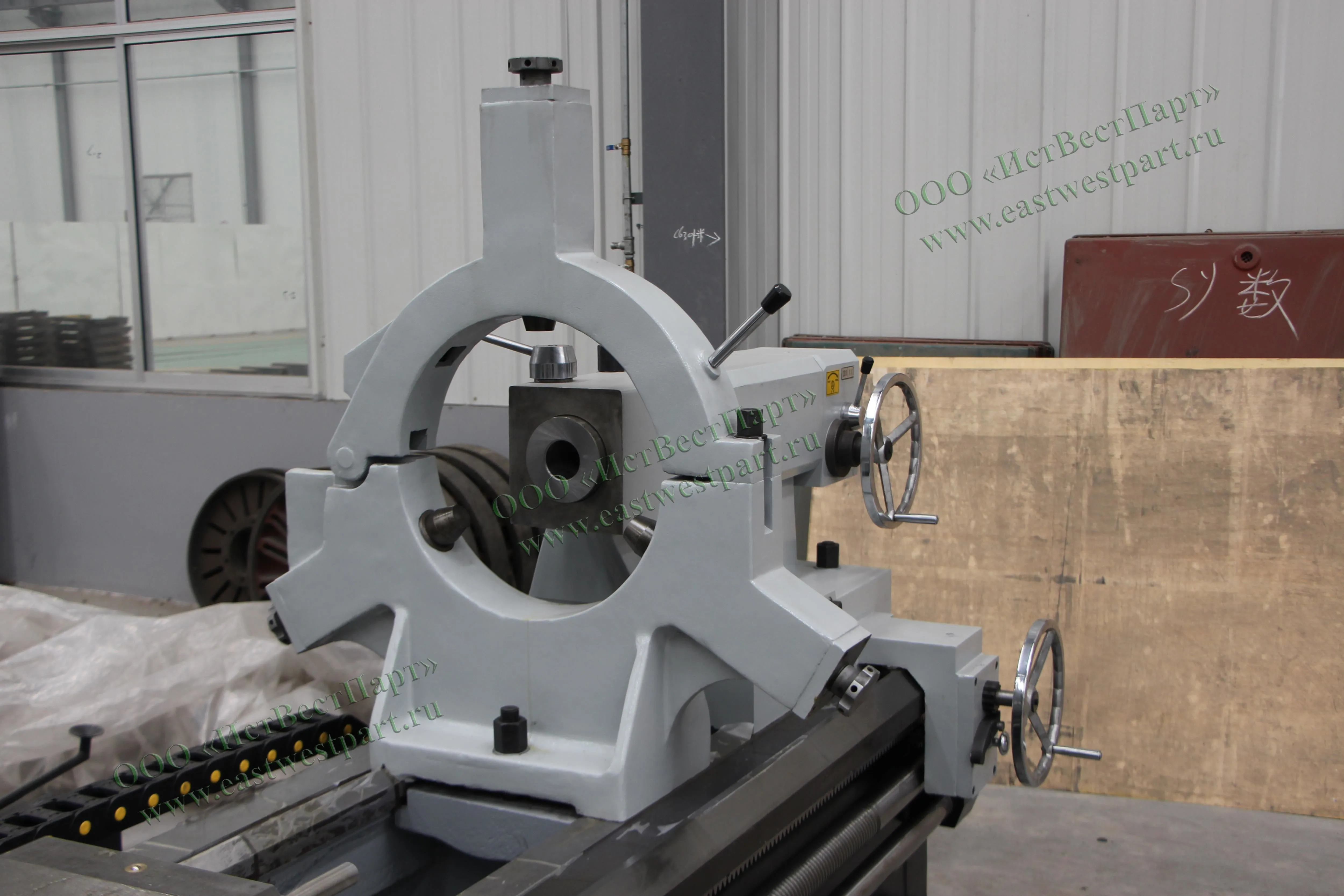

В качестве дополнительного оборудования может быть поставлен подвижный и неподвижный люнет для обработки деталей большой длинны.

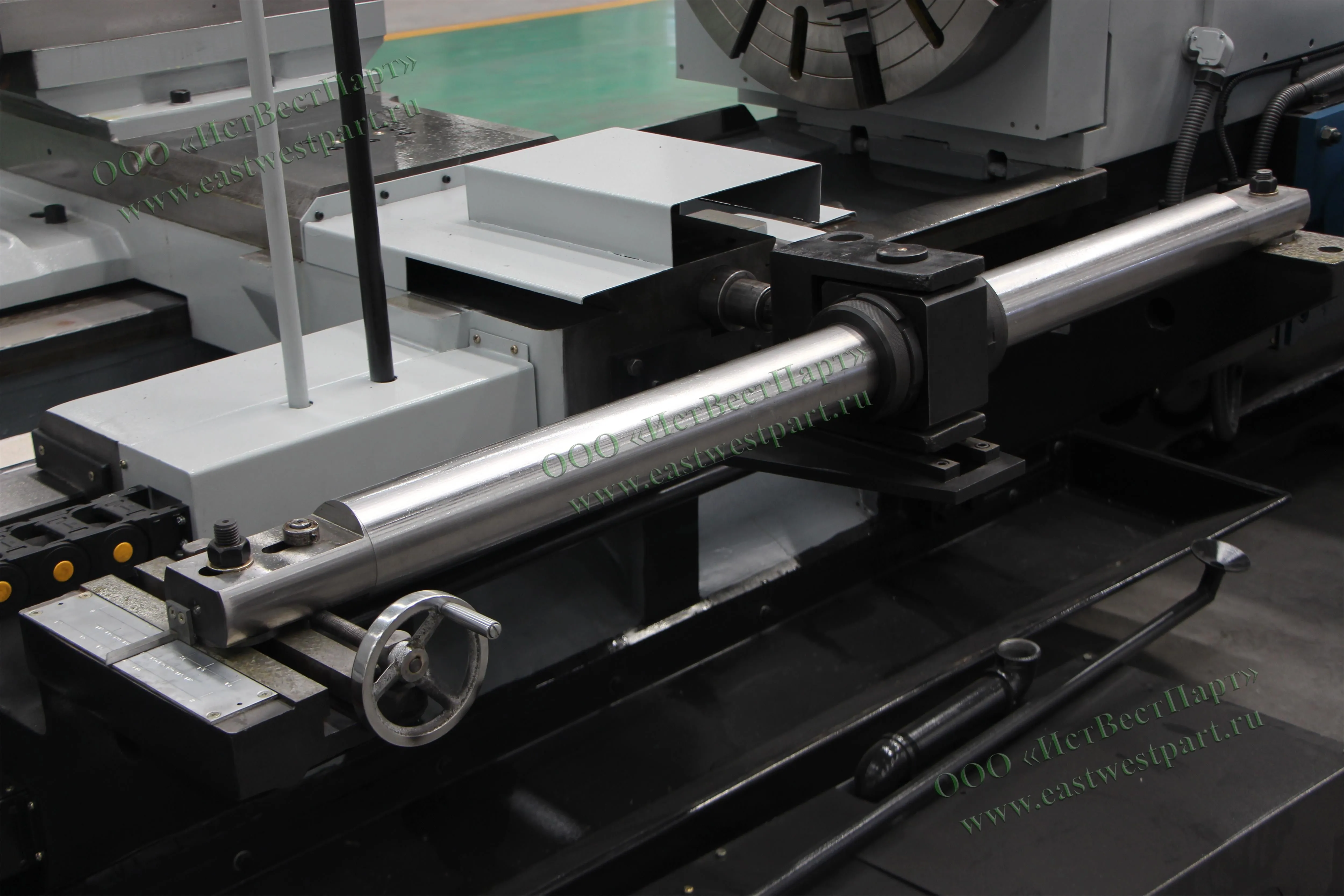

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
