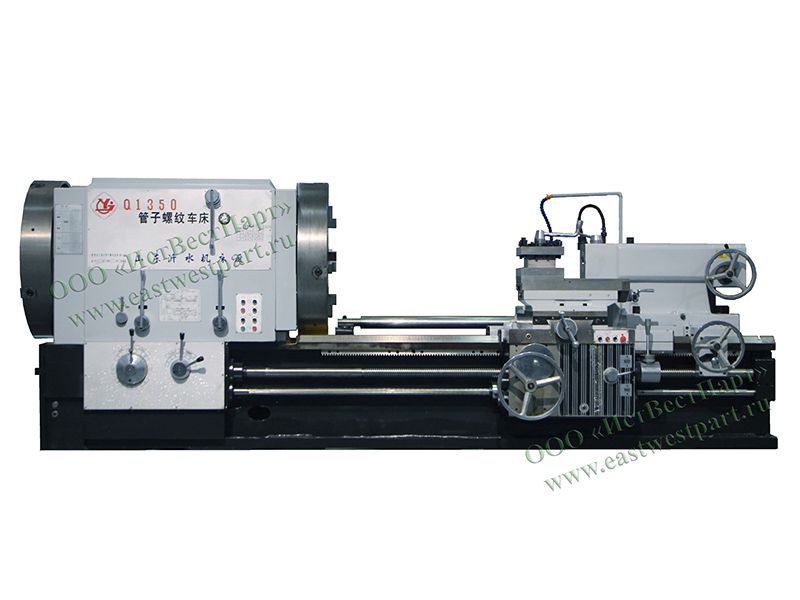

Токарный трубонарезной станок Q1350

  • Мощность двигателя шпинделя, кВт: 11
  • Страна: Китай
  • Масса: 4500 / 5350 кг.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
Станок модели Q1350 является полнофункциональным токарно-труборезным станком нормальной точности, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок может оснащаться конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя четырехкулачковыми патронами. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  • Освещение рабочей зоны
  • 4-х кулачковый патрон
  • Документация на русском языке
  • Невращающийся задний центр
  • Пресс-масленка
  • Люнетная стойка
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
  • 3-х кулачковый патрон
  • Планшайба
  • Люнет подвижный и неподвижный
  • Устройство оптической индикации
  • Приспособления для точения конусов
  • Вращающийся задний центр
  • Инструмент
     Наименование параметра      Ед. Изм.    Значение


     Наибольший диаметр обрабатываемой заготовки
    над станиной

     мм
       630
               в выточке станины         800 (серия -1А) опц.
               над суппортом        340
     Наибольший диаметр трубной заготовки        мм
       30-126
     Наибольшая длина заготовки в центрах (РМЦ)        мм        1500  3000
     Ширина станины        мм        550
     Максимальная нагрузка        кг        3000
     Диаметр отверстия в шпинделе        мм        130
     Диаметр патрона        мм        400
     Тип патрона         -        4-х кулачковый
     Количество инструмента        шт.        4
     Хвостовик инструмента        мм        32×32
     Диапазон скоростей шпинделя       Мин-1         12-642 прям.
   19-800 обр.
     Количество частот вращения        шт.        18 прям. / 9 обр.
     Диапазон поперечных подач, (22 ступени)        мм/об        0,02-0,45
     Диапазон продольных подач, (26 ступеней)        мм/об        0,07-1,33
     Быстрые перемещения суппорта         мм/мин        Z:4000  X:2300
     Перемещение верхних салазок суппорта      мм        200
     Поперечное перемещение         мм        320
     Продольное перемещение         мм      1310      2810

      Нарезаемые резьбы:
  метрическая      мм        1-224 (52 резьбы)
                дюймовая      TPI        2-28 (40 резьб)
      Ход пиноли      мм        250
      Диаметр пиноли задней бабки      мм        100
      Угол поворота суппорта      град        +/- 90
       Конус пиноли      мм           Morse No. 5
       Мощность электродвигателя главного привода      кВт        11
       Мощность электродвигателя быстрых перемещений      кВт        1,1
       Мощность электродвигателя подачи СОЖ      кВт        0,125
       Длина      мм      3657      5157
       Габаритные размеры (ШхВ)      мм        1360×1480
       Вес, нетто      кг      4000      5200

Небольшая миниатюра

Станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.
Небольшая миниатюра

Направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
Небольшая миниатюра

ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.
Небольшая миниатюра

Задняя бабка

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.
Небольшая миниатюра

Люнетная стойка

В базовой комплектации со станком поставляется люнетная стойка.
Небольшая миниатюра

Патрон

В стандартной комплектации устанавливается 4-х кулачковый патрон Ø 400 мм.
Небольшая миниатюра

Диаметр проходного отверстия

Диаметр проходного отверстия в шпинделе 130 мм.
Небольшая миниатюра

Системы управления

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам ДИП 300, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.
Небольшая миниатюра

Зубчатые передачи

Все зубчатые передачи, применяемые в коробках скоростей и подач подвержены закалке ТВЧ и шлифовке. Это обеспечивает их долговечность и низкий уровень шума в процессе эксплуатации.
В качестве дополнительных опций возможна установка следующих узлов:
Небольшая миниатюра

Устройство цифровой индикации

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.
Небольшая миниатюра

Люнеты

В качестве дополнительного оборудования может быть поставлен подвижный и неподвижный люнет для обработки деталей большой длинны.
Небольшая миниатюра

Конусная линейка

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
Небольшая миниатюра

Гарантия качества

Профессиональный запуск оборудования — один из основных критериев стабильности и эффективности работы производства в будущем.
Небольшая миниатюра

Качественный тех.сервис

Подготовительный комплекс технологических действий перед выпуском готовой продукции. Установка, подключение и запуск оборудования, обучение персонала, документирование и контроль за качеством.
Небольшая миниатюра

Доставка

Доставка осуществляется за наш счет заказанным транспортом
  • -Все машины накрыты тентом
  • -Все виды загрузки и разгрузки
  • -При необходимости окажем помощь при разгрузке(специалисты+заказ транспорта)
Небольшая миниатюра

Покупка станка в лизинг

Мы работаем с ведущими лизинговыми компаниями в России.
Наши партнеры: "Балтийский лизинг", "Интерлизинг", "УралБизнесЛизинг", "Альфа Лизинг".
В зависимости от возраста и размеров вашей компании, можем совместно подобрать удобные условия и сроки лизинга. В среднем рекомендуем ориентироваться на аванс 30% и 2 года платежей.
