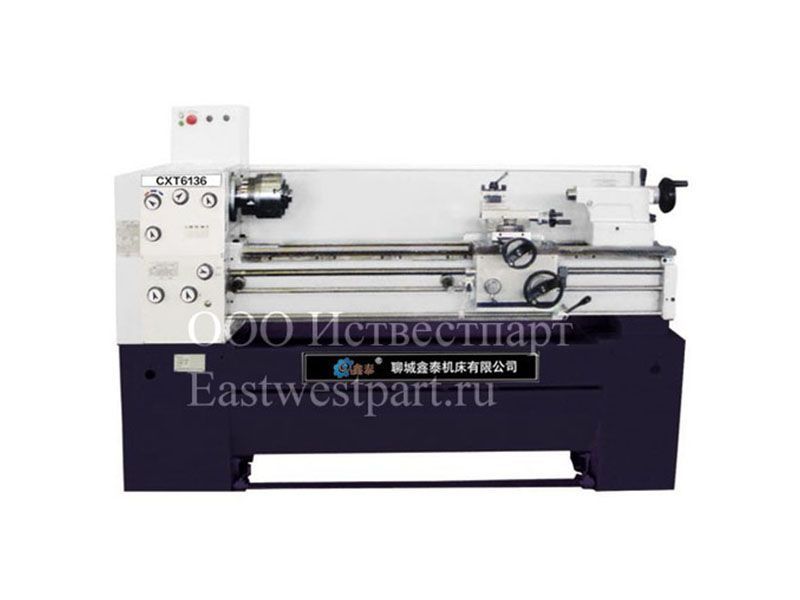

Токарно-винторезный станок  C6136

Токарно-винторезный станок C6136

Токарно-винторезный станок  C6136
  • Мощность двигателя шпинделя, кВт: 2,2
  • Страна: Китай
  • Габариты: 2250×920×1230 мм.
  • Производитель:Китай
Под заказ
Цена: По запросу

Токарно-винторезные станки C6136 предназначены для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевых резьб.
Преимущества станка:

  • Закаленные методом ТВЧ и отшлифованные направляющие станины из серого чугуна
  • Коробка передач станка позволяет нарезать резьбу без замены шестерен
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Регулируемая муфта ходового винта
  • Толчковый режим работы шпинделя

Наименование

С6136

Наибольший диаметр обрабатываемой заготовки:

над суппортом, мм

360

над станиной, мм

200

Наибольшая длина заготовки в центрах (РМЦ), мм

600/800/1000

Ширина станины

380

Диаметр отверстия в шпинделе, мм

38

Количество инструмента, шт

4

Хвостовик инструмента, мм

20х20

Диапазон частот вращения  шпинделя (24 ступени), мин-1

60-2000

Диапазон продольных подач, (64 ступени)

0.03-0.423

Диапазон поперечных подач, (64 ступени)

0.015-0.21

Ускоренные перемещения суппорта мм/мин

Z:1900; X:4500

Перемещение по оси Х, мм

340

Перемещение по оси Z, мм

1250/1750/2250

Шаг  винта X/Z, мм

5 / 12

Нарезаемые резьбы:

Метрическая,мм

0,25-9   20 типов

Дюймовая,tpi

2-38  32 типа

Модульная,мм

 0,5-9  17 типов

Ход пиноли, мм

80

Диаметр пиноли задней бабки, мм

60

Угол поворота суппорта, град

+/- 90

Конус пиноли, мм

Morse No. 5

Мощность электродвигателя главного привода, кВт

2,2

Мощность электродвигателя быстрых перемещений, кВт

0.25

Мощность электродвигателя подачи СОЖ

0,04

Габаритные размеры (ШхВхД)

РМЦ 2000 мм.

2250×920×1230

Вес, нетто кг.

РМЦ 1000 мм.

800

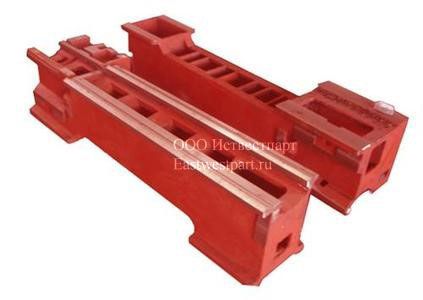

 чугунная станина
чугунная станина

Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина.

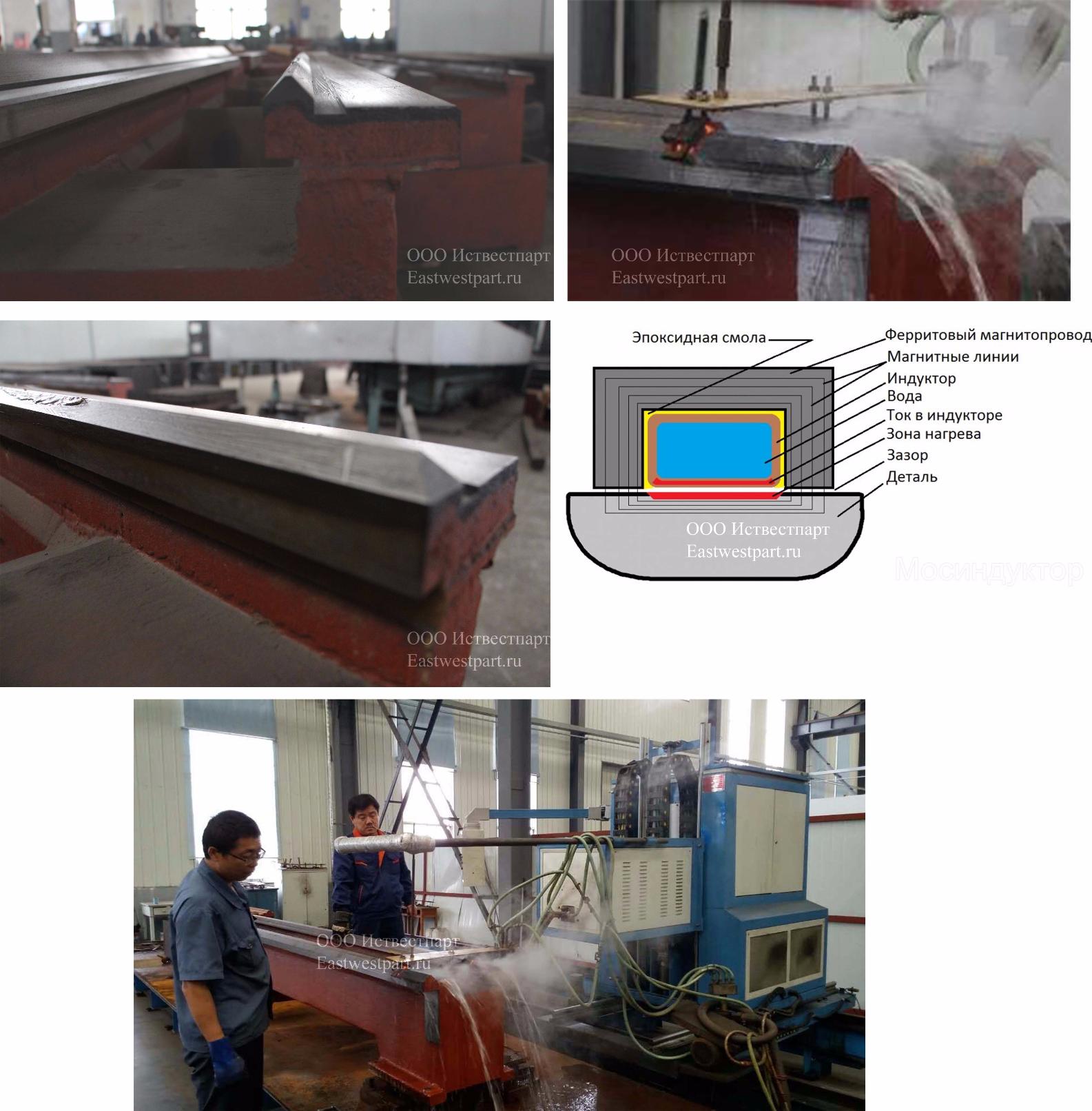

 Поверхность направляющих подвержена закалке ТВЧ
Поверхность направляющих подвержена закалке ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

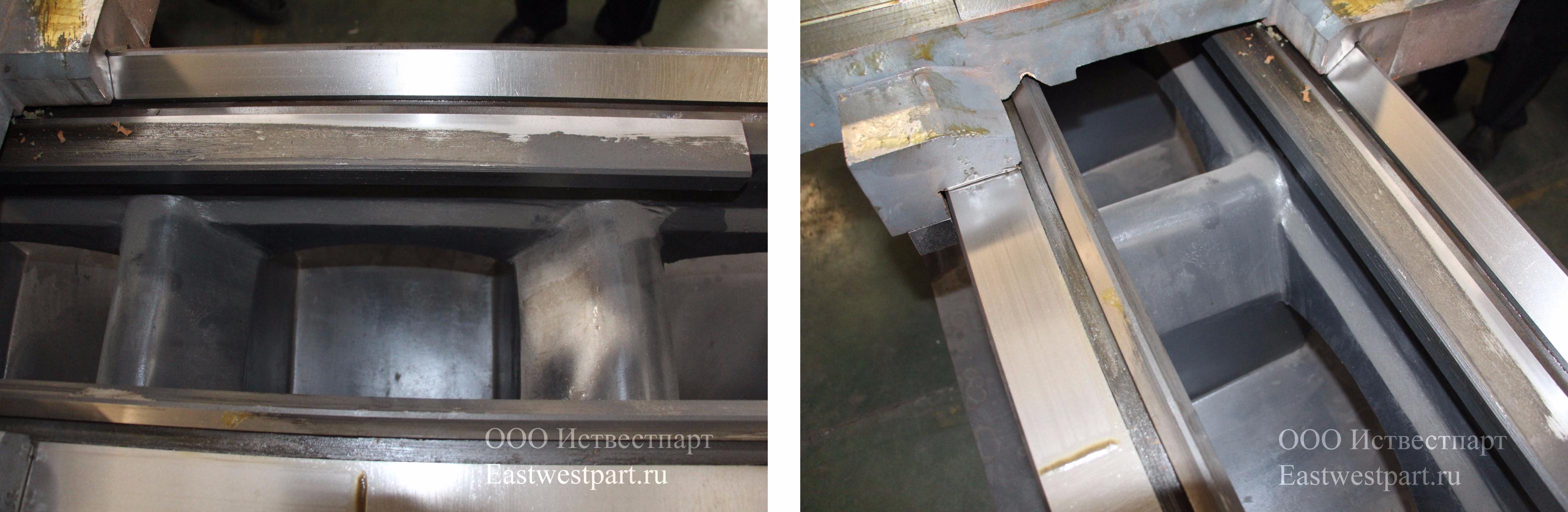

 Высокоточные направляющие
Высокоточные направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

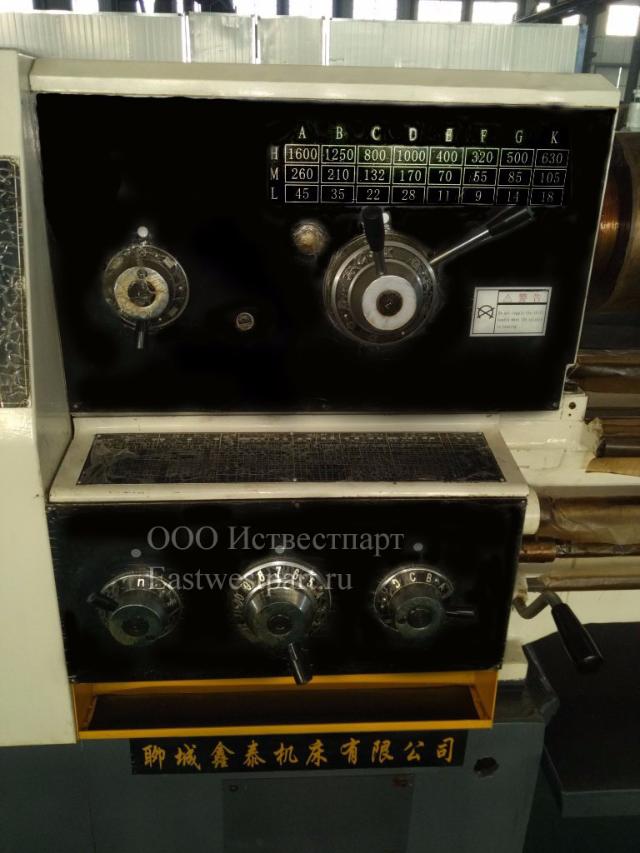

 Передняя бабка
Передняя бабка

Расположение рычагов переключения скорости вращения шпинделя и скорости подач режущего инструмента.

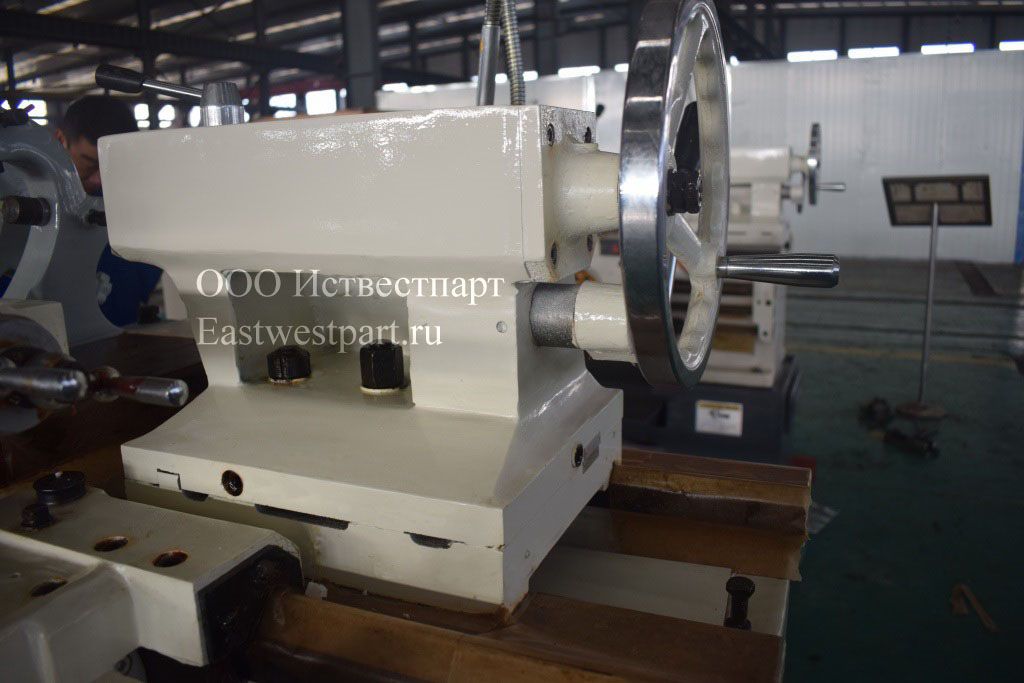

 Жёсткая задняя бабка с ходом пиноли 150 мм
Жёсткая задняя бабка с ходом пиноли 150 мм

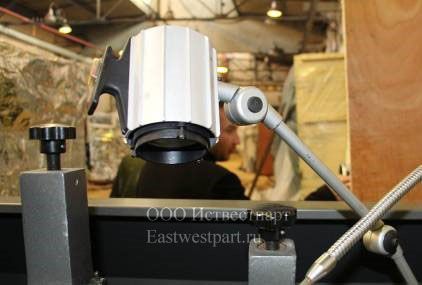

 Рабочая зона
Рабочая зона

Система охлаждения и галогенное освещение рабочей зоны.

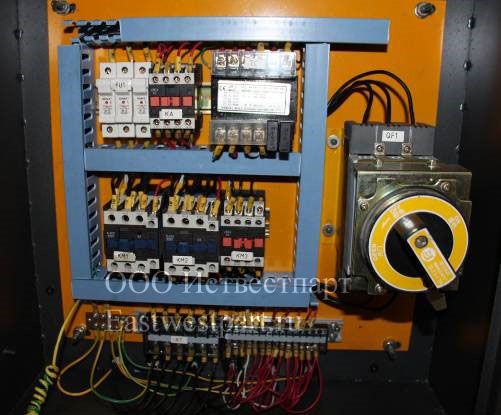

 Электрошкаф
Электрошкаф

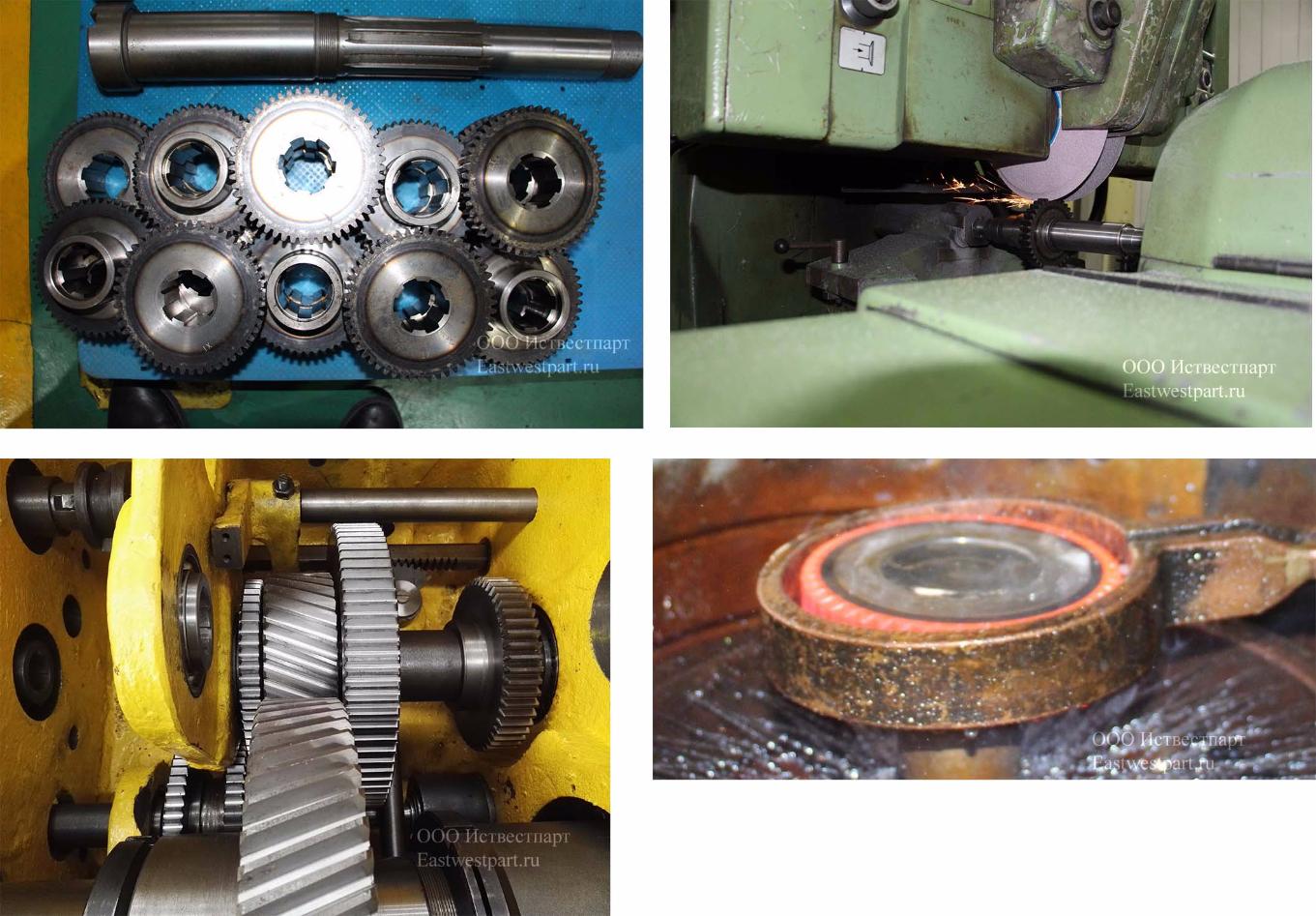

 Зубчатые пары
Зубчатые пары

Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

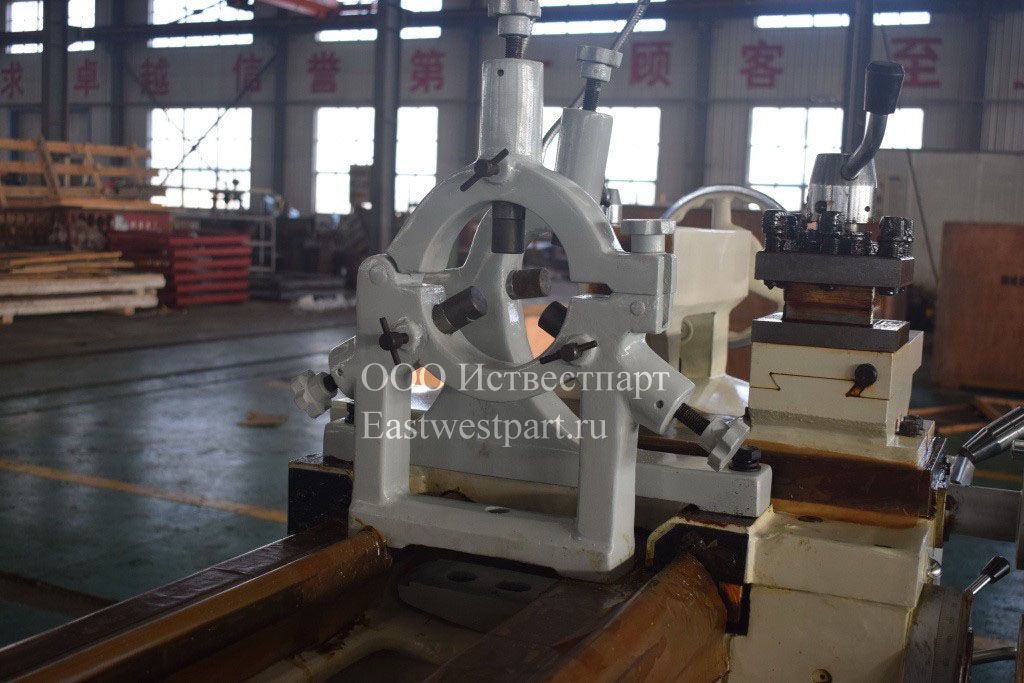

 Подвижный и неподвижный люнеты
Подвижный и неподвижный люнеты

Люнет неподвижный Ø50- Ø160 мм
Люнет подвижный Ø50- Ø160 мм

 Устройство цифровой индикации SDS6-2V
Устройство цифровой индикации SDS6-2V

Устройство цифровой индикации SDS6-2V, используется для отображения величины перемещений рабочих органов станков без ЧПУ. Модель SDS6-2V предназначена для использования на станках с двумя осями и может бытьустановлена на универсальные токарные и шлифовальные станки. Большое количество встроенных функций позволяет оператору с высокой степенью точности, быстро и с легкостью выполнять операции, которые, на аналогичном станке без УЦИ являются очень сложными и трудоемкими. При подключении оптических линеек (серии KA) возможно считывание перемещений рабочих органов с малым местом установки от 30 мм до продольной оси токарных станков 3000 мм. При использовании магнитных линеек КА800 можно производить измерение перемещения до 8000 мм. Дискретность линеек может составлять 5мкм, 1мкм, 0.5мкм. В зависимости от модели линейки измеряемая длина может колебаться в пределах от 30 до 3000мм.Встроенные функции: Переключение радиус/диаметр Переключение мм/дюймы Переключение Абсолютный режим/инкрементный режим Отображение координат оси деленное на 2 Простая функция обработки радиуса «simple R» Функция расчета радиуса дуги окружности «smooth R» Деление окружности на дуги Сохранить 200 исходных точек заготовок Сверление отверстий вдоль наклонной линии Функция калькулятора Обработка прямоугольного внутреннего паза Компенсация диаметра инструмента Обработка наклонной поверхности *Для останова на выбранном значении *Автоматический останов в нулевой точке отсчета *Для измерений при помощи контактного датчика Для измерения конических поверхностей Фильтрация помех Запоминание до 200 наименований режущих инструментов Компенсация линейной ошибки Компенсация нелинейной ошибки Энергонезависимая память Постоянная скорость Клавиша стирания (Очистки)
