Тяжёлый токарно-винторезный станок  CW6180

Тяжёлый токарно-винторезный станок CW6180

Тяжёлый токарно-винторезный станок  CW6180
  • Мощность двигателя шпинделя, кВт: 11
  • Число оборотов, об/мин: 6-800
  • Страна: Китай
  • Производитель:Китай
Под заказ
Цена: По запросу

Станок модели CW 6180 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.

Основные преимущества:
1. Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
2. Расстояние между направляющими 550 мм, в отличии от большинства аналогов.
3. Мощность двигателя 11 кВт, в отличии от большинства аналогов.
4. Является аналогом токарных станков серии ДИП400.

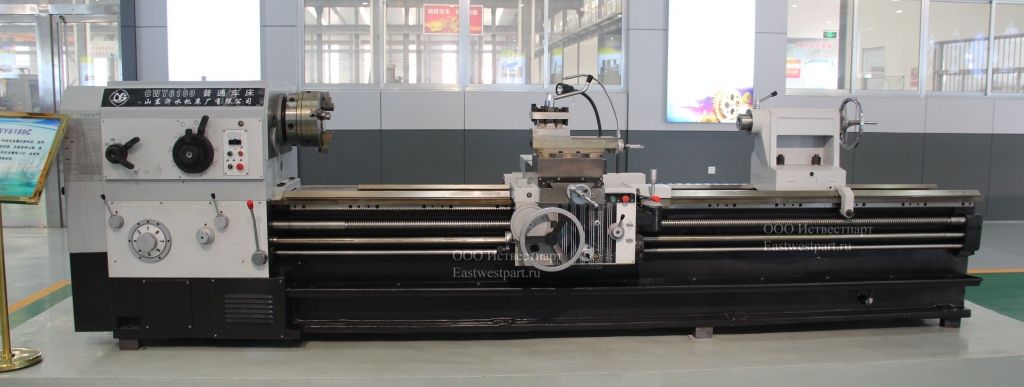

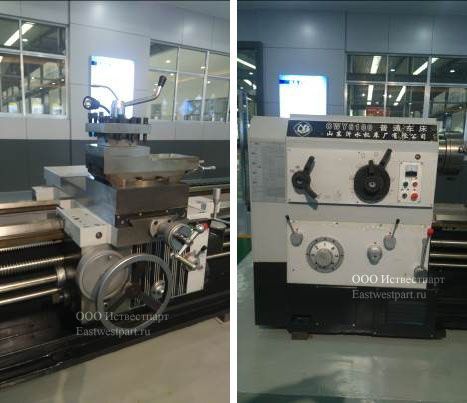

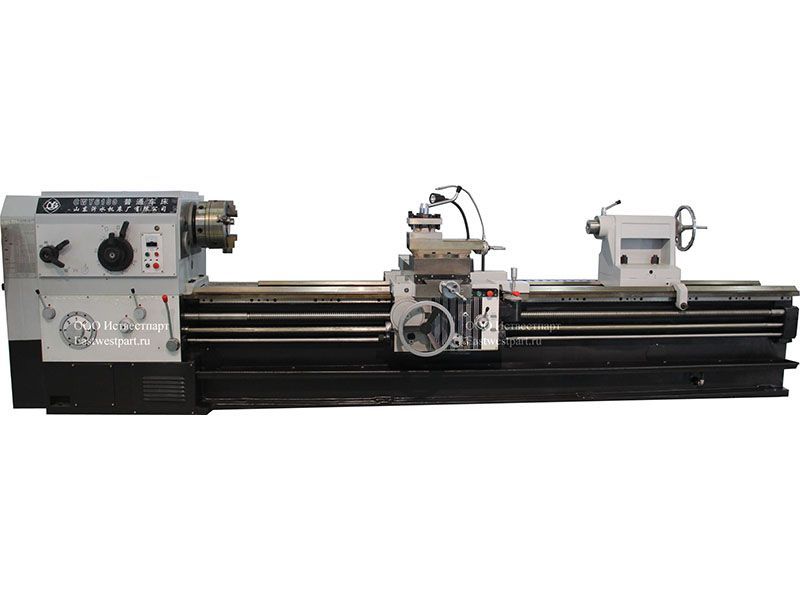

Станок CW6180×3000 вид спереди
Токарный станок

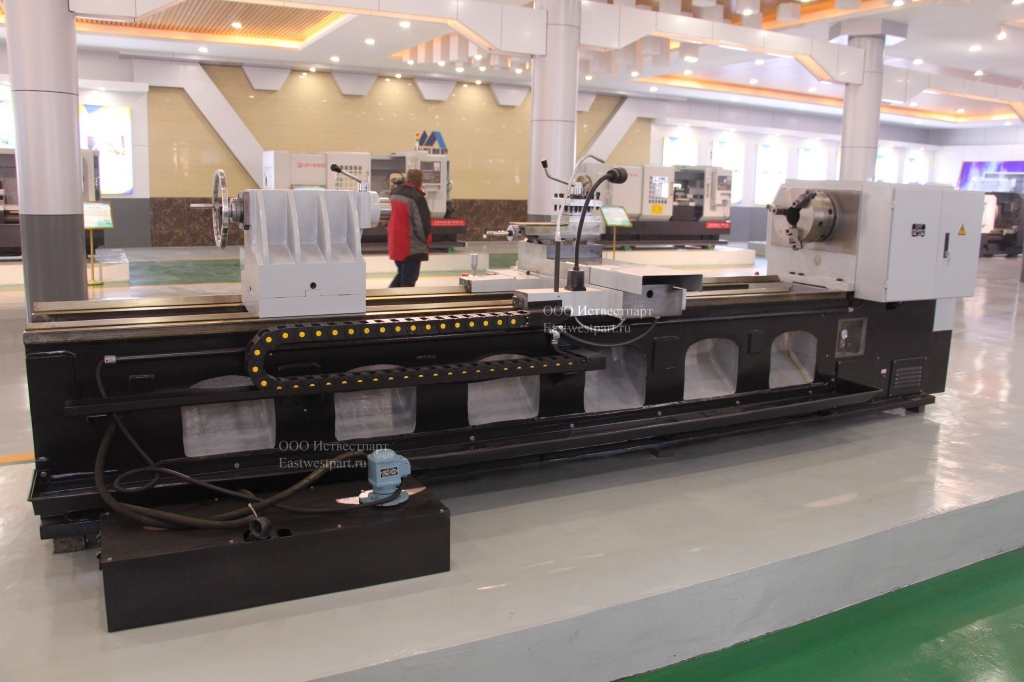

Станок CW6180×3000 вид сзади

Токарный станок

Наименование параметра

Ед. Изм.

CW6180B

CW6280B

Наибольший диаметр обрабатываемой заготовки

над станиной

мм

800

800

в выточке станины

-

1000

над суппортом

550

550

Наибольшая длина заготовки в центрах (РМЦ)

мм

1310/1820/2810

Ширина станины

мм

550

Максимальная нагрузка

кг

3000

Диаметр отверстия в шпинделе

мм

104; С11

Конус шпинделя и центра



120; Morse No. 5

Количество инструмента

шт

4 (ручная смена)

Хвостовик инструмента

мм

32х32

Диапазон скоростей шпинделя (18 ступеней)

Мин-1

6-800

Диапазон продольных подач, (64 ступени)

мм/об

0,1-24.3

Диапазон поперечных подач, (64 ступени)

мм/об

0.05-0,912

Быстрые перемещения суппорта

мм/мин

Z:4000; X:2300;

Перемещение по оси Z

мм

315

Перемещение по оси X

мм

1310/1810/2810

Шаг и диаметр ходового винта

мм

12 / 55

Нарезаемые резьбы:

метрическая

мм

1-240 (50 резьб)

дюймовая

TPI

1-14 (26 резьб)

модульная

m

0.5-120 (53 резьбы)

питчевая

p"

1-28 (53 резьбы)

Ход пиноли

мм

250

Диаметр пиноли задней бабки

мм

100

Угол поворота суппорта

град

+/- 90

Конус пиноли

мм

Morse No. 5

Мощность электродвигателя главного привода

кВт

11

Мощность электродвигателя быстрых перемещений

кВт

1.1

Мощность электродвигателя подачи СОЖ

кВт

0,125

Длинна

мм

3690/4190/5190

Габаритные размеры (ШхВ)

Мм

1450×1630

Вес, нетто

Т.

4,2/4,6/4,9



Базовая комплектация:

Опции:

  • Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11 Ø315 мм
  • Люнет неподвижный Ø300 мм
  • Люнет подвижный Ø20- Ø60 мм
  • Местное освещение 24 В/40 Вт.
  • Не вращающийся центр Ø125/5
  • Торцевой ключ для патрона
  • Установочные болты M22x400/ GB799-88
  • Гайки М22 GB6170-86
  • Ключи для обслуживания станка
  • Руководство по ремонту и эксплуатации на русском языке



  • Вращающийся центр 80B102109 Ø125/5
  • 4-х кулачковый патрон мм.
  • Планшайба
  • Вращающийся центр JB2887-81 Morse5
  • Люнет подвижный Ø50- Ø160 мм
  • Люнет неподвижный Ø70- Ø380 мм
  • Защита патрона 80B111001
  • Защита суппорта 80B111002
  • Устройство цифровой индикации
  • Приспособления для точения конусов (конусная линейка)
  • Режущий инструмент по согласованию.

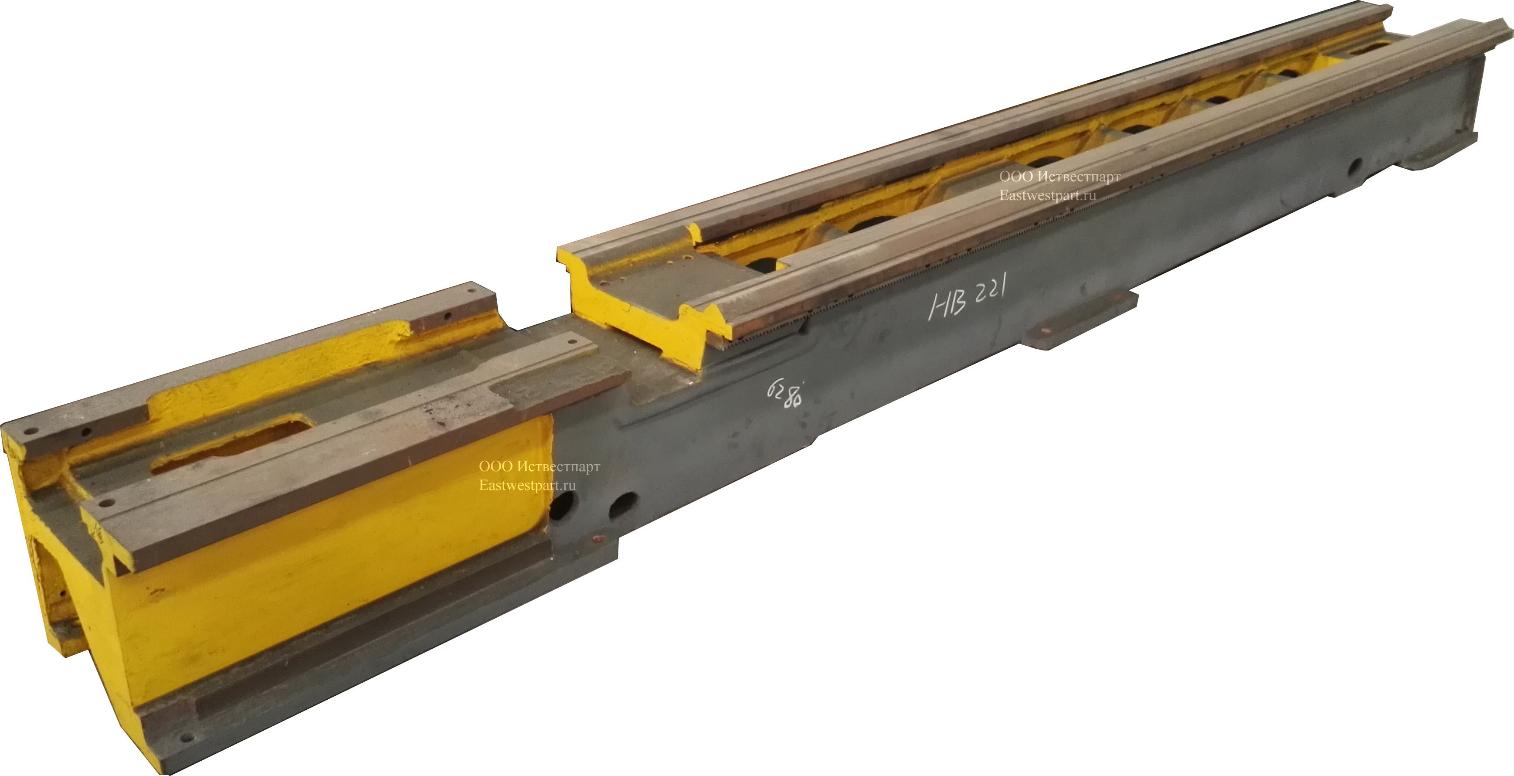

 чугунная станина
чугунная станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

 Высокоточные направляющие
Высокоточные направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

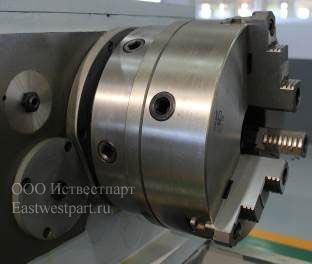

 3-х кулачковый самоцентрирующийся патрон Ø315 мм. K11315C/C11
3-х кулачковый самоцентрирующийся патрон Ø315 мм. K11315C/C11

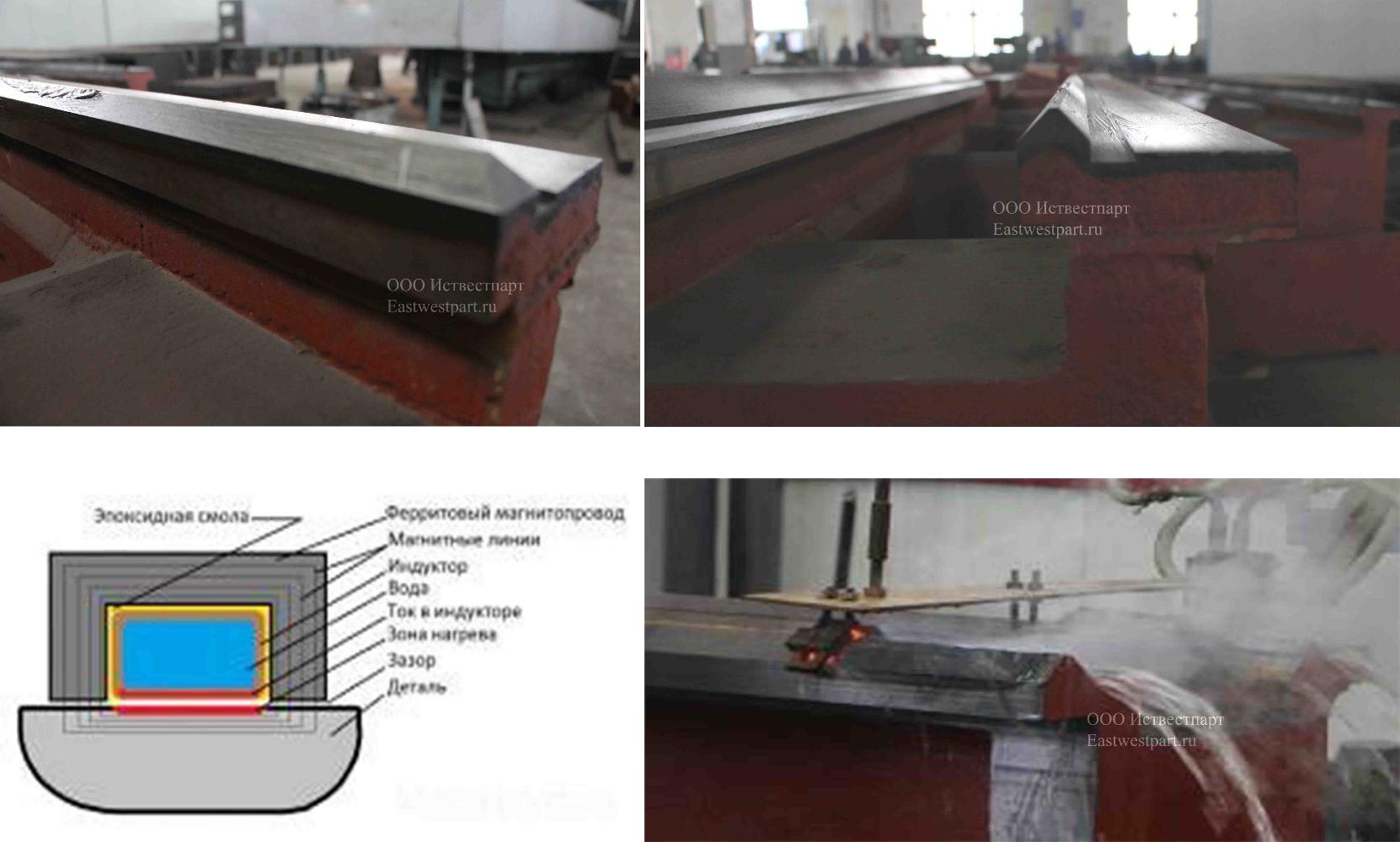

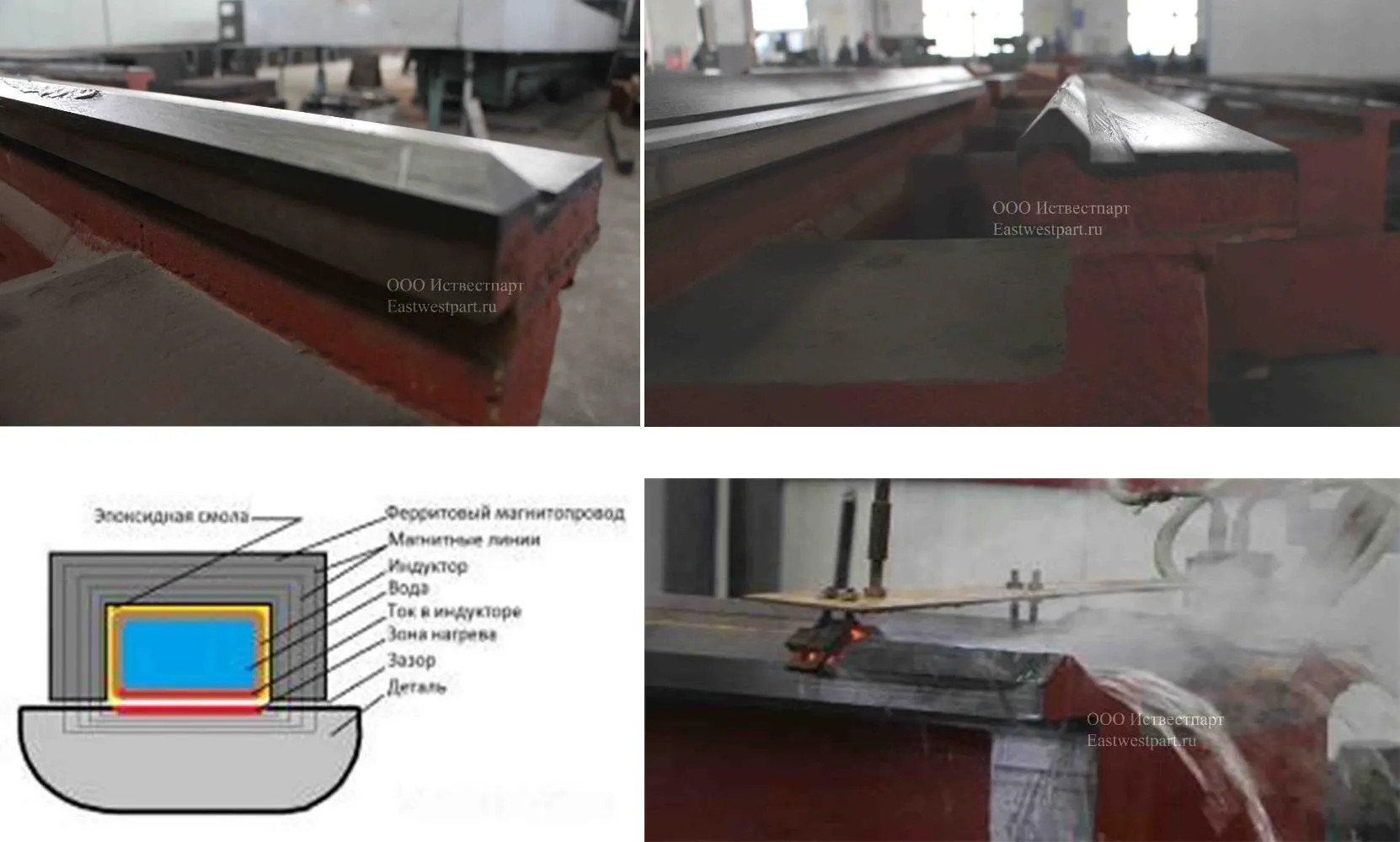

 Закалка ТВЧ
Закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую устойчивость к износу и механическим повреждениям.

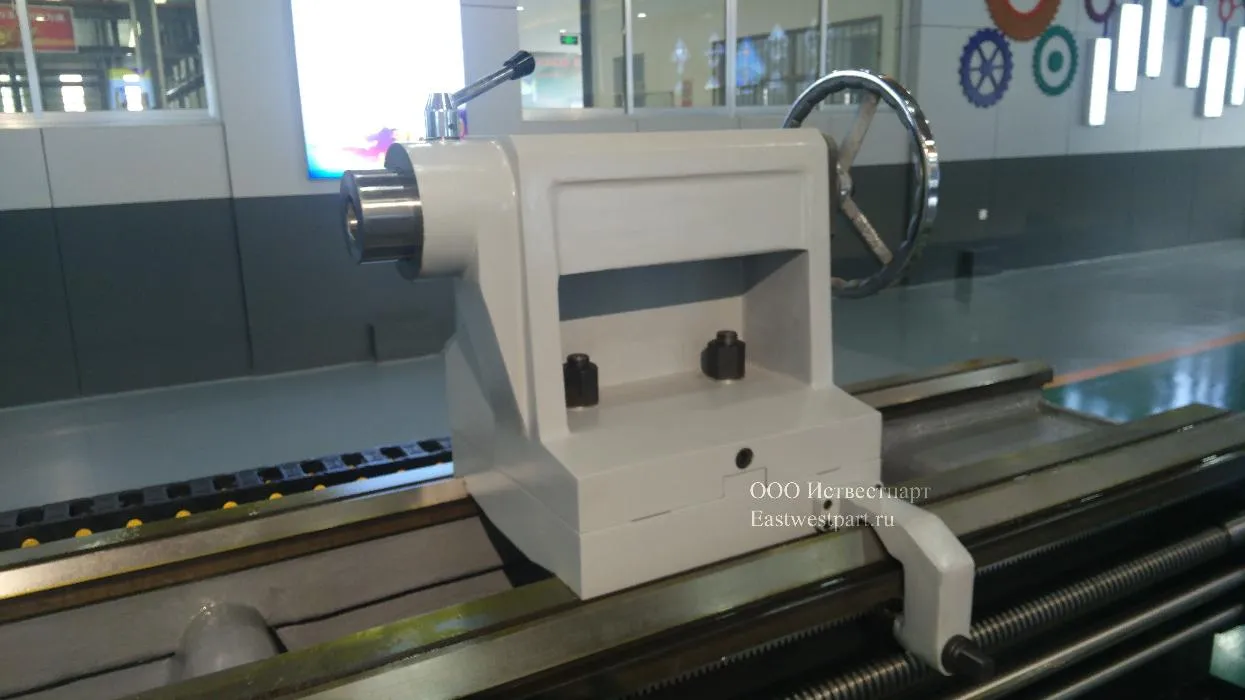

 Корпус задней бабки
Корпус задней бабки

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.

 Рукоятки и маховики управления
Рукоятки и маховики управления

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам ДИП 400, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.

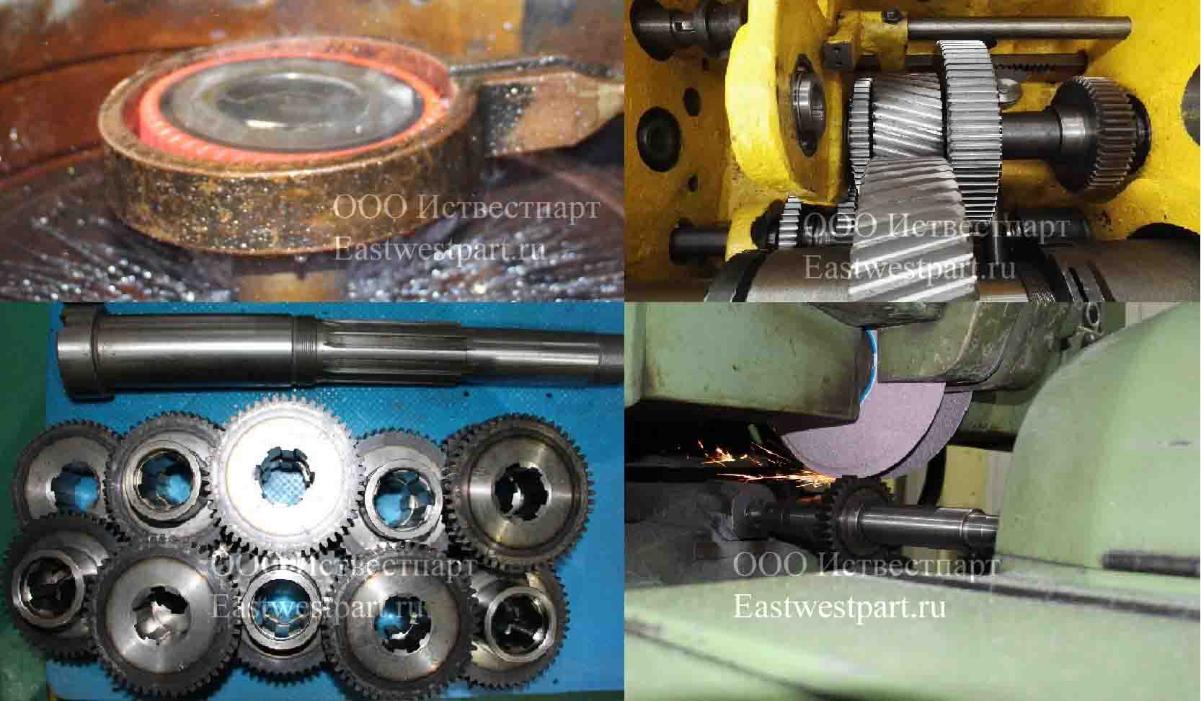

 Зубчатые пары
Зубчатые пары

Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

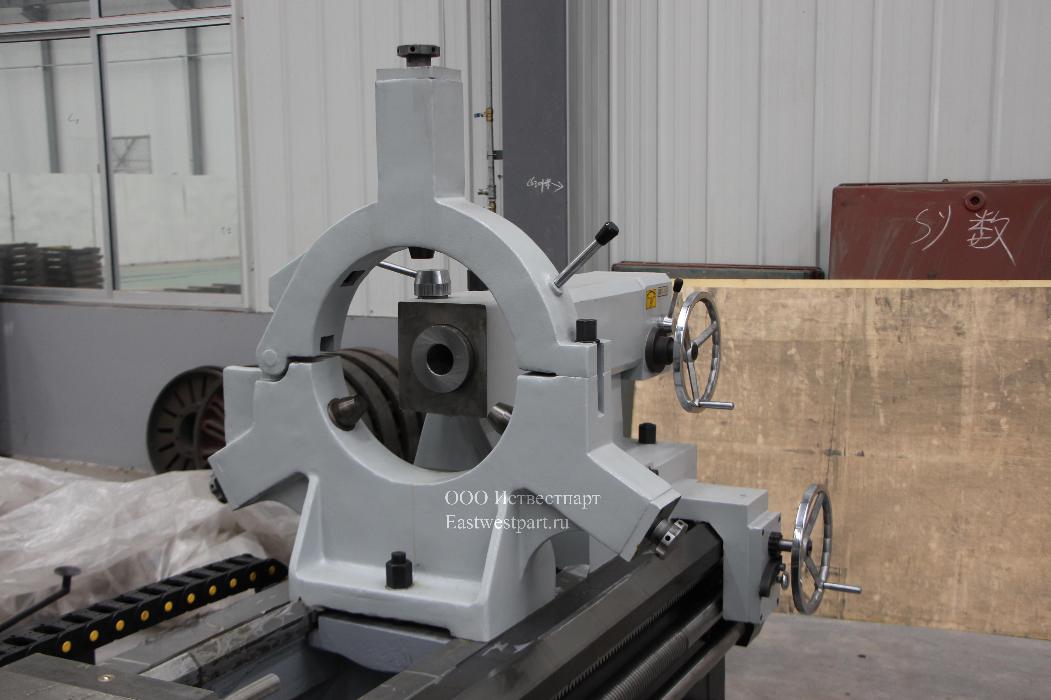

 Подвижный и неподвижный люнеты
Подвижный и неподвижный люнеты

Может быть поставлен подвижный и не подвижный люнет для обработки деталей большой длинны

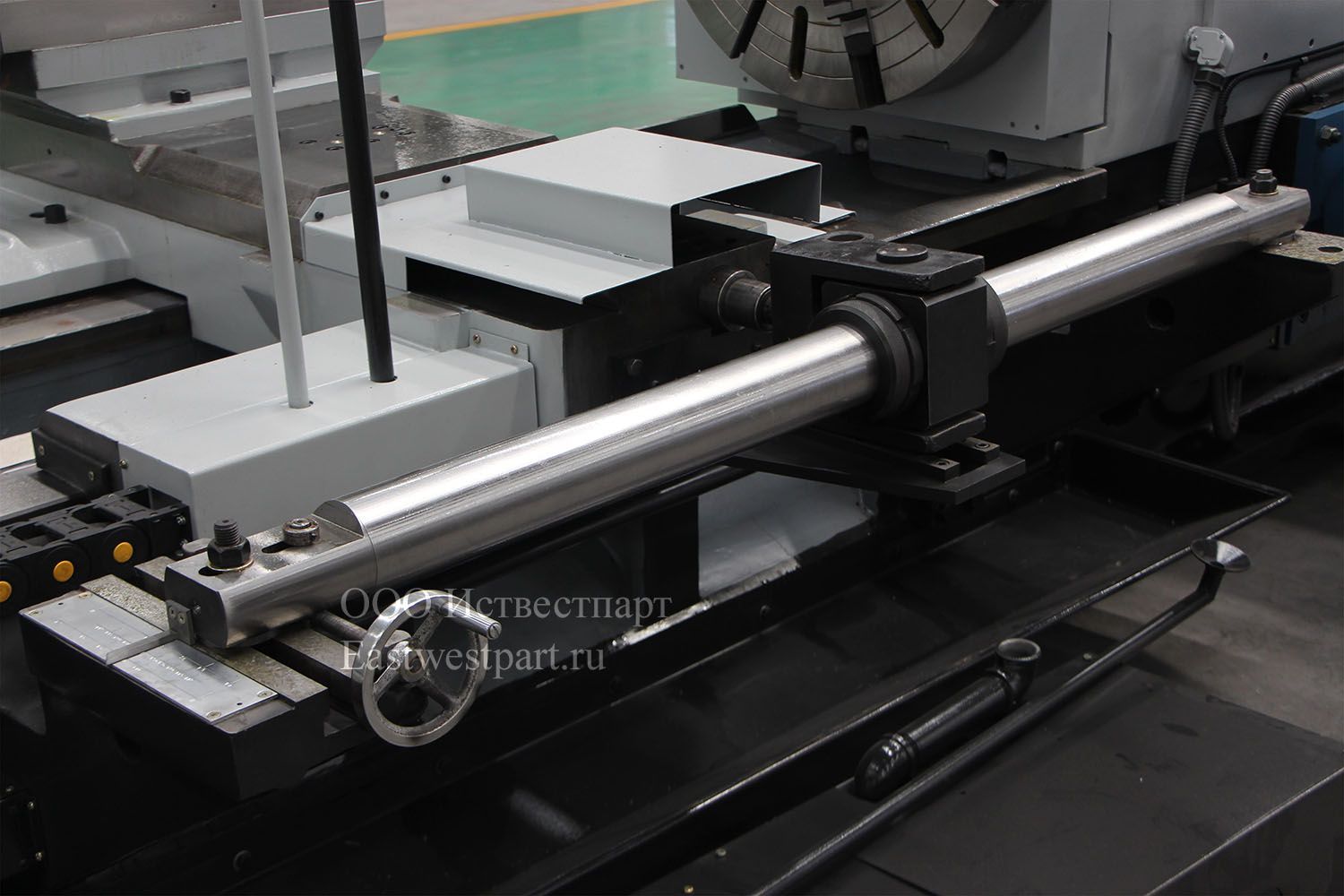

 Конусная линейка
Конусная линейка

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.

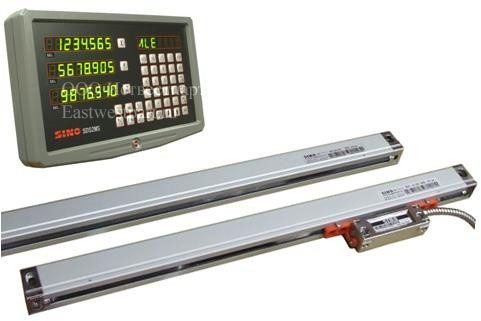

 Устройства цифровой индикации (УЦИ)
Устройства цифровой индикации (УЦИ)

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.
