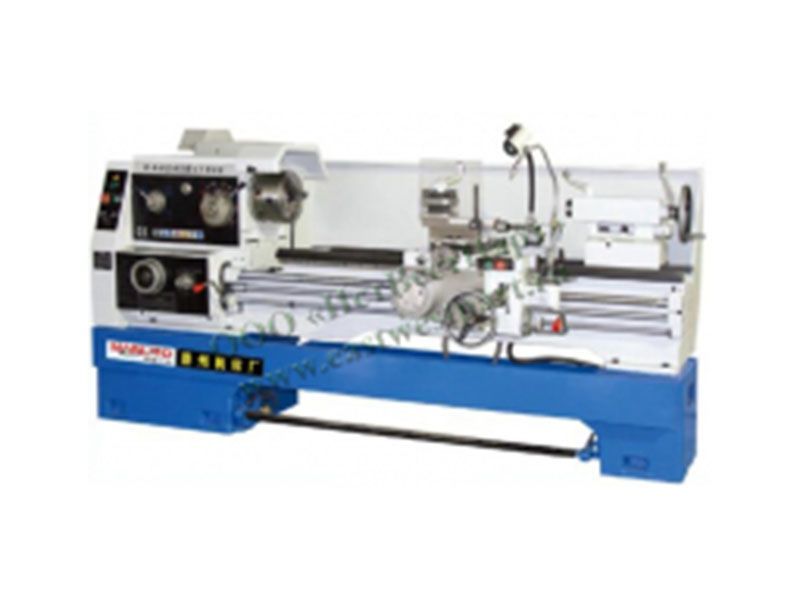

Токарно-винторезные станки CA6140 предназначены для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевых резьб.
Преимущества станка:
|
Наименование |
СA6140 |
|
|
Наибольший диаметр обрабатываемой заготовки: |
над суппортом, мм |
400 |
|
над станиной, мм |
210 |
|
|
над выемкой станины |
- |
|
|
Длинна выемки, мм |
210 |
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм |
1000 |
|
|
Ширина станины, мм |
400 |
|
|
Максимальная нагрузка, кг |
500 |
|
|
Диаметр отверстия в шпинделе, мм |
52 |
|
|
Тип шпинделя |
C6 |
|
|
Конус шпинделя |
Morse No. 6 |
|
|

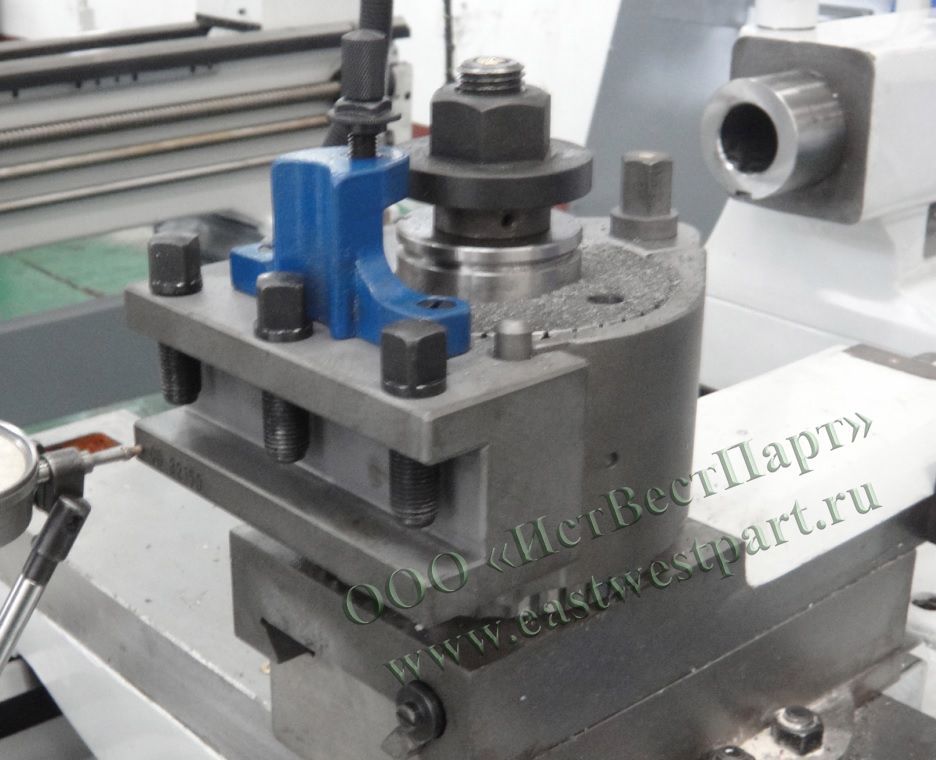

Количество инструмента, шт |
4 |
|
|
Хвостовик инструмента, мм |
25х25 |
|
|
Диапазон частот вращения шпинделя (24 ступени), мин-1 |
9-1400 |
|
|
Диапазон продольных подач, (64 ступени) |
0.063-2.52 |
|
|
Диапазон поперечных подач, (64 ступени) |
0.027-1.07 |
|
|
Ускоренные перемещения суппорта, мм/мин |
Z:1900; X:4500 |
|
|
Перемещение по оси Х, мм |
340 |
|
|
Перемещение по оси Z, мм |
1250 |
|
|
Шаг винта X/Z, мм |
5 / 12 |
|
|
Нарезаемые резьбы: |
Метрическая,мм |
1-192 44 шагов |
|
Дюймовая,tpi |
24-1 21 шагов |
|
|
Модульная,мм |
0.25-48 39 шагов |
|
|
Питчевая,Dp |
1-96 37 шагов |
|
|
Ход пиноли, мм |
150 |
|
|
Диаметр пиноли задней бабки, мм |
75 |
|
|
Поперечное перемещение задней бабки, мм |
±15 |
|
|
Угол поворота суппорта, град |
± 90 |
|
|
Конус пиноли, мм |
Morse No. 5 |
|
|
Мощность электродвигателя главного привода, кВт |
7.5 |
|
|
Мощность электродвигателя быстрых перемещений, кВт |
0.25 |
|
|
Мощность электродвигателя подачи СОЖ, кВт |
0,09 |
|
|
Габаритные размеры (ДхШхВ), мм |
3150×1140×1750 |
|
|
Вес нетто, кг |
2350 |
|
Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина.
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.

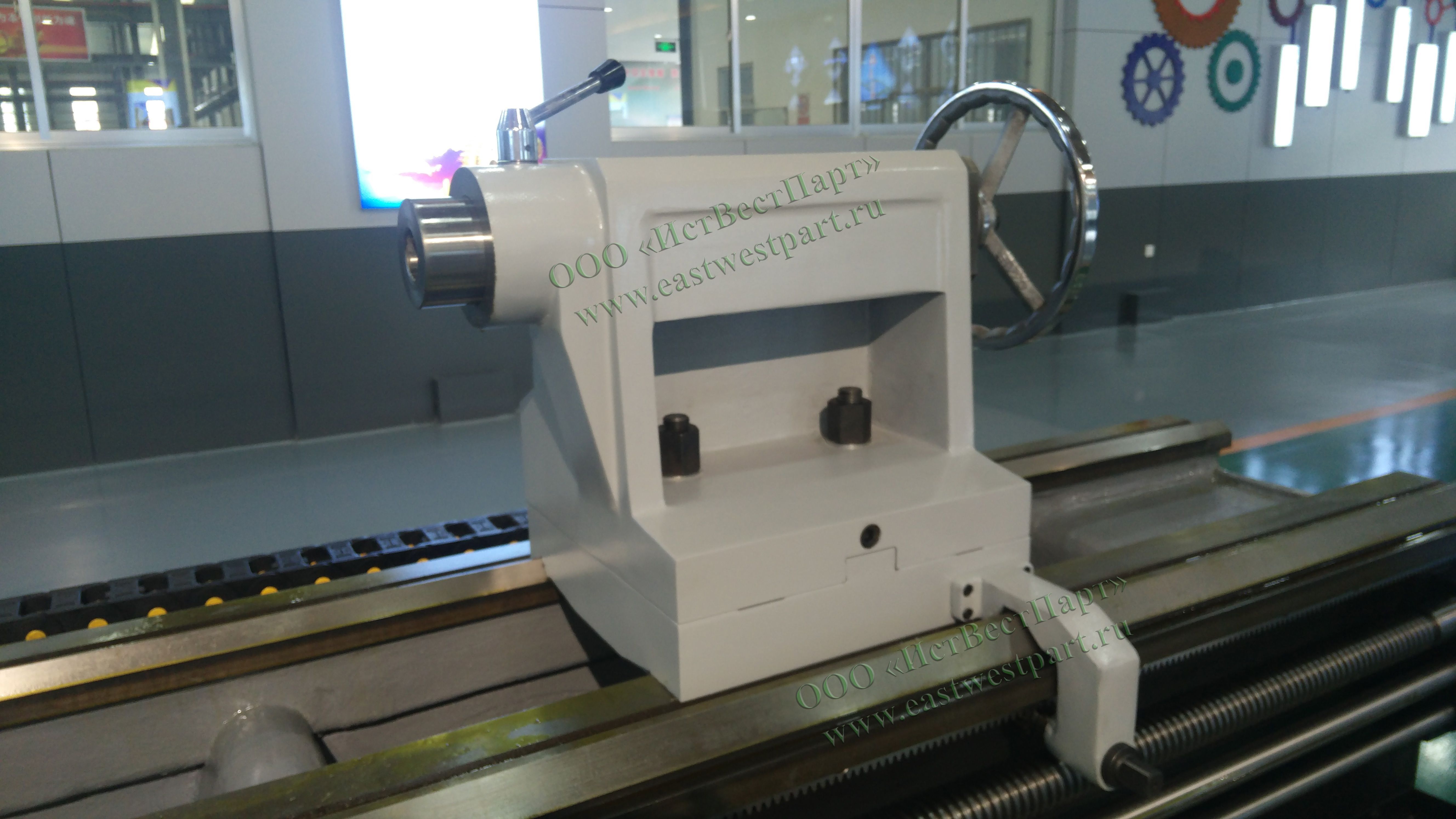

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.
Станок оснащён гитарой сменных зубчатых колёс для расширения возможностей нарезания резьб.

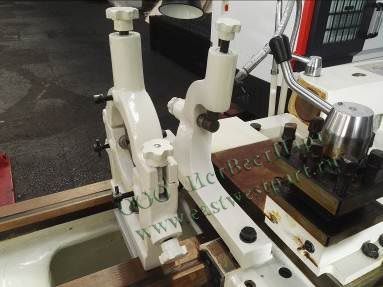

Люнет неподвижный Ø20- Ø140 мм
Люнет подвижный Ø20- Ø80 мм

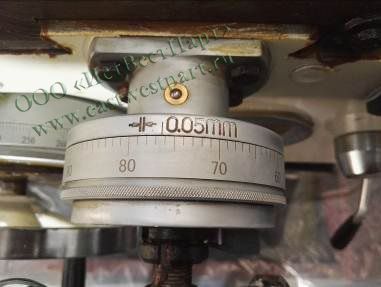

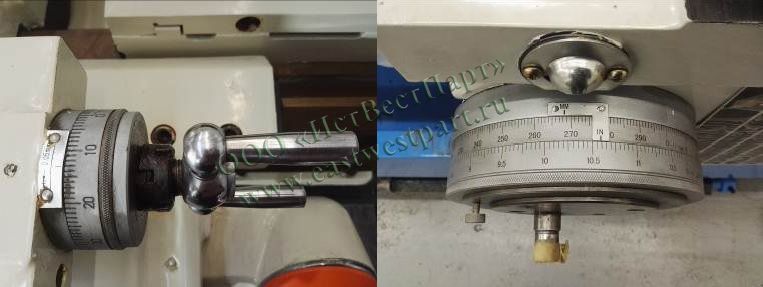

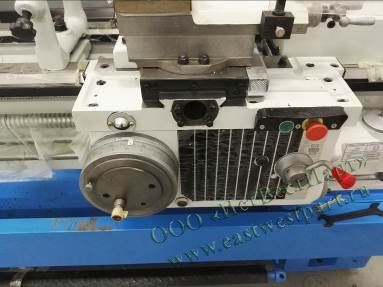

Цена деления лимба продольной подачи 1 мм. Для более точного перемещения рекомендуется использовать УЦИ или перемещение верхних салазок суппорта с ценой деления 0,05 мм.
Цена деления лимба поперечного перемещения 0,05 мм

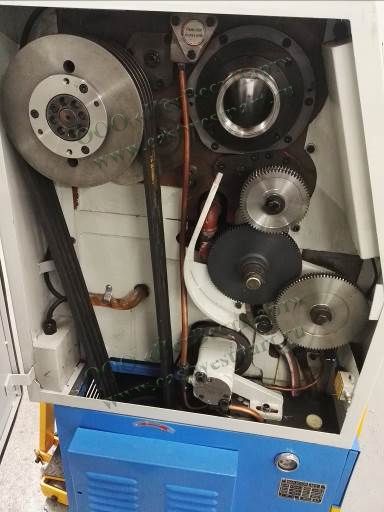

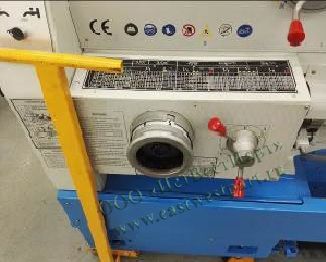

Коробка скоростей имеет 24 ступени с диапазоном частот вращения от 9 мин-1 до 1400 мин-1.

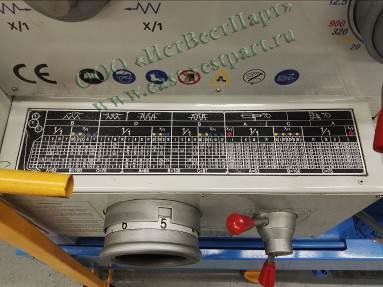

Коробка подач так же имеет имеет 64 ступени с диапазоном продольных подач от 0,063 мм/об до 2,52 мм/об и поперечных подач 0,027 мм/об до 1,07 мм/об.

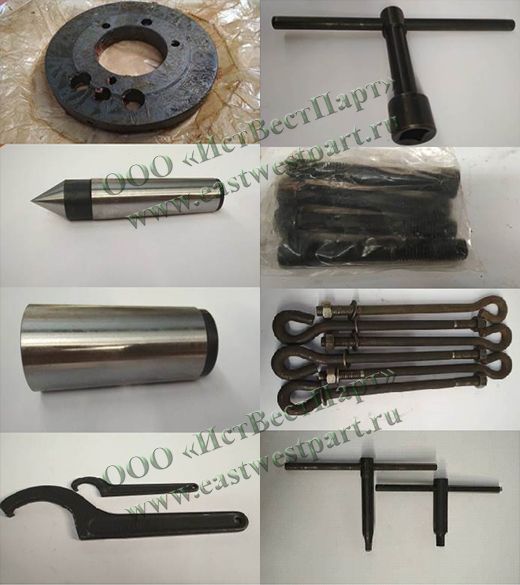

Состав комплекта ЗИП

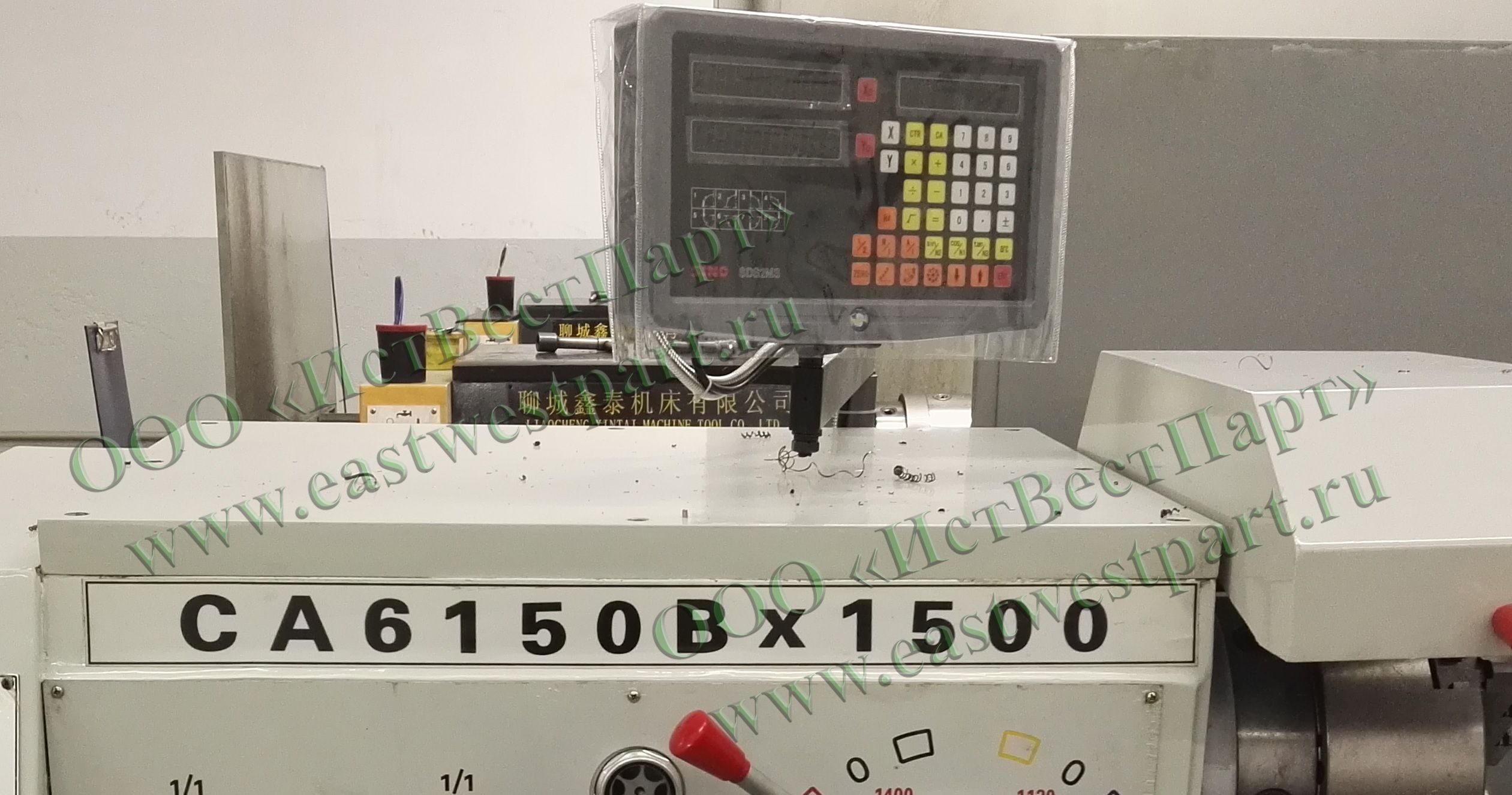

Возможна установка устройства цифровой индикации (УЦИ) SDS2M3 компании SINO.

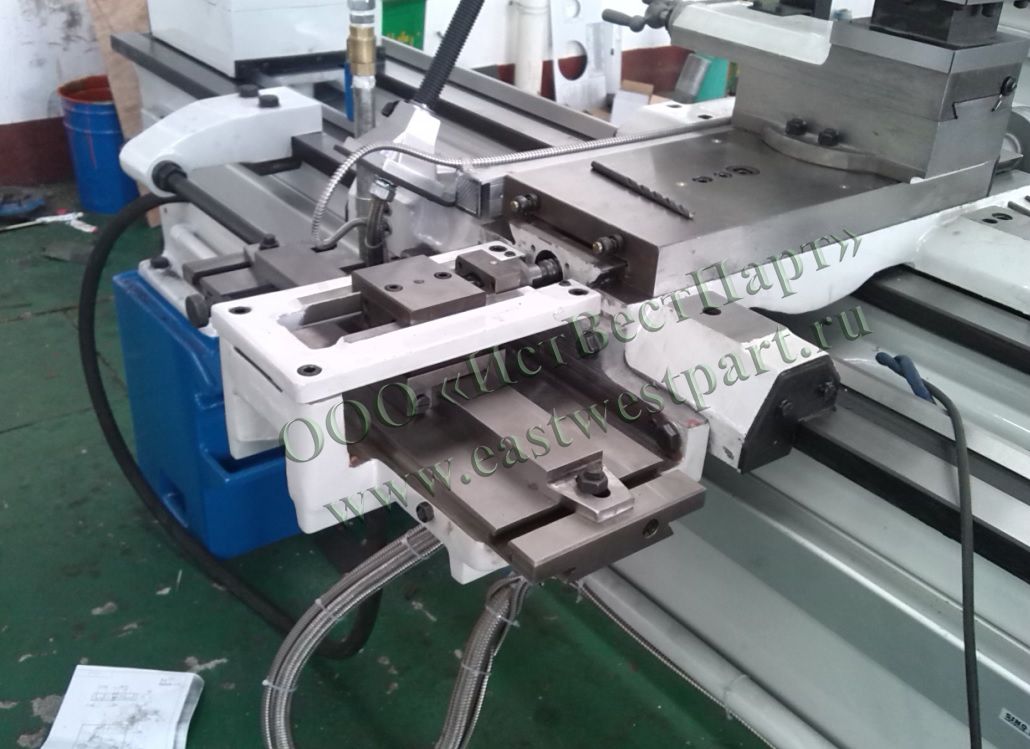

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.

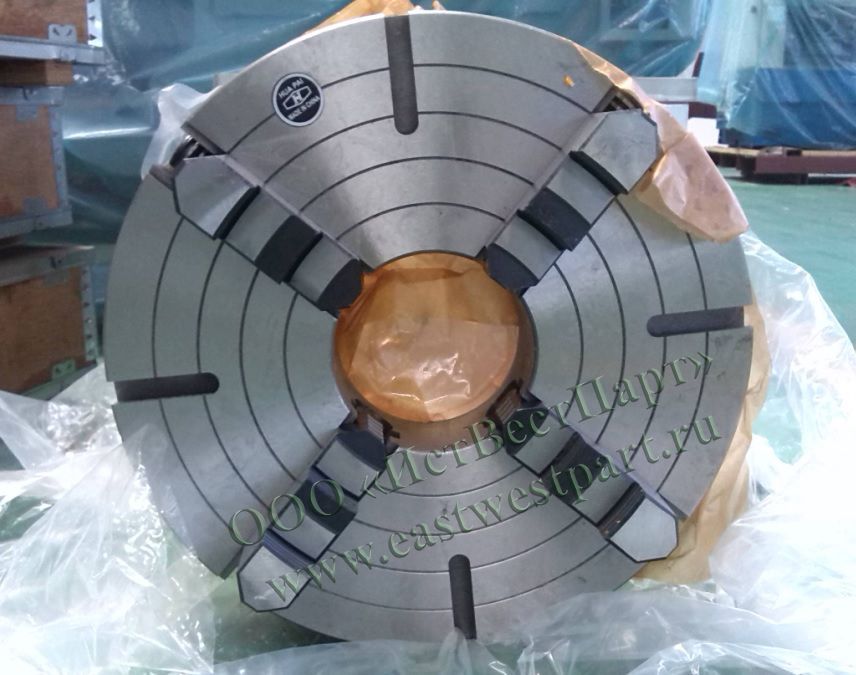

4-х кулачковый патрон A-09300
Система крепления Multifix
