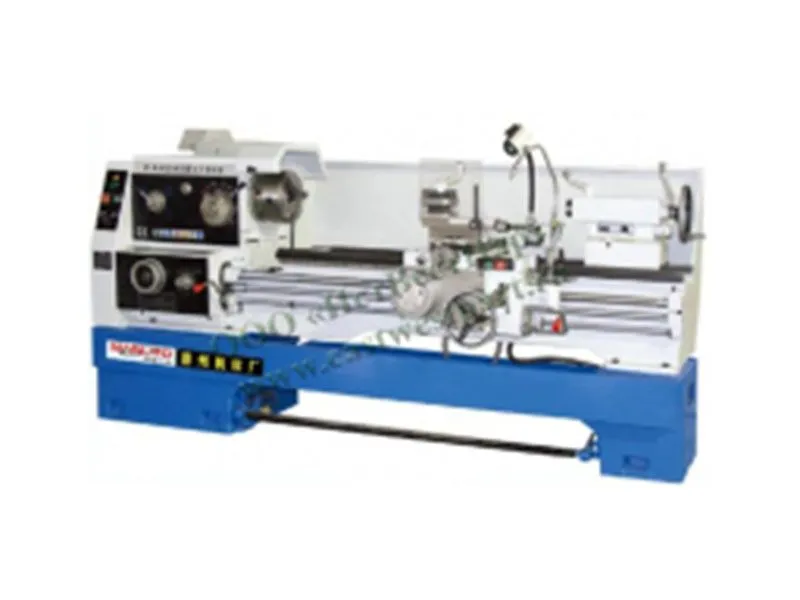

Токарно-винторезные станки CA6150 предназначены для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевых резьб.
Преимущества станка:
· Закаленные методом ТВЧ и отшлифованные направляющие станины из серого чугуна;
· Коробка передач станка позволяет нарезать резьбу без замены шестерен;
· Механизм привода шпинделя постоянно работает в масляной ванне;
· Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
· Автоматическая подача продольного и поперечного суппорта;
· Регулировка зазоров направляющих при помощи клиновых планок;
· Регулируемая в поперечном направлении задняя бабка для обточки конусов;
· Регулируемая муфта ходового винта;
· Толчковый режим работы шпинделя;
|
Базовая комплектация:
|
Опции:
|
- Местное освещение 24 В
- Охлаждение СОЖ
- Токарный 3-х кулачковый патрон К11 250 мм,
- Не вращающийся центр M5/S77-1
- Комплект сменных шестерен
- Комплект сменных клиновых ремней
- Руководство по ремонту и эксплуатации на русском языке
- Люнет неподвижный Ø20- Ø140 мм
- Люнет подвижный Ø20- Ø80 мм
|
- УЦИ
- Вращающийся центр
- 4-х кулачковый патрон A-09300
- Планшайба A-09400
- Увеличенный диаметр отв. в шпинделе Ø82 мм.
- Вращающийся центр
- Люнет неподвижный Ø130- Ø260 мм
- Люнет подвижный Ø50- Ø160 мм
- Конусная линейка
|
Технические характеристики:
|
Наименование
|
СA6150 ;
|
|
Наибольший диаметр обрабатываемой заготовки:
|
над станиной, мм
|
500
|
|
над суппортом, мм
|
300
|
|
Длинна выемки, мм
|
210
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм
|
1000/1500
|
|
Ширина станины
|
400
|
|
Максимальная нагрузка, кг
|
500
|
|
Диаметр отверстия в шпинделе, мм
|
80-105
|
|
Тип шпинделя
|
C6
|
|
Конус шпинделя
|
Morse No. 6
|
|
Количество инструмента, шт
|
4
|
|
Хвостовик инструмента, мм
|
25х25
|
|
Диапазон частот вращения шпинделя (24 ступени), мин-1
|
9-1400
|
|
Диапазон продольных подач, (64 ступени)
|
0.063-2.52
|
|
Диапазон поперечных подач, (64 ступени)
|
0.027-1.07
|
|
Ускоренные перемещения суппорта мм/мин
|
Z:1900; X:4500
|
|
Перемещение по оси Х, мм
|
340
|
|
Перемещение по оси Z, мм
|
1250
|
|
Шаг винта X/Z, мм
|
5 / 12
|
|
Нарезаемые резьбы:
|
Метрическая,мм
|
1-192 44 шагов
|
|
Дюймовая,tpi
|
24-1 21 шагов
|
|
Модульная,мм
|
0.25-48 39 шагов
|
|
Питчевая,Dp
|
1-96 37 шагов
|
|
Ход пиноли, мм
|
150
|
|
Диаметр пиноли задней бабки, мм
|
75
|
|
Поперечное перемещение задней бабки
|
±15 мм
|
|
Угол поворота суппорта, град
|
± 90
|
|
Конус пиноли, мм
|
Morse No. 5
|
|
Мощность электродвигателя главного привода, кВт
|
7.5
|
|
Мощность электродвигателя быстрых перемещений, кВт
|
0.25
|
|
Мощность электродвигателя подачи СОЖ
|
0,09
|
|
Габаритные размеры (ДхШхВ)
|
РМЦ 1000 мм.
|
2650×1140×1750
|
|
РМЦ 1500 мм.
|
3150×1140×1750
|
|
Вес, нетто кг.
|
РМЦ 1000 мм
|
2260
|
|
РМЦ 1500 мм.
|
2420
|
чугунная станина
Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина.
Поверхность направляющих подвержена закалке ТВЧ
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.
Высокоточные направляющие
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
зубчатые пары
Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.
Гитара сменных зубчатых колёс
Станок оснащён гитарой сменных зубчатых колёс для расширения возможностей нарезания резьб.
Задняя бабка
Жёсткая задняя бабка с ходом пиноли 150 мм.
Передняя бабка
Расположение рычагов переключения скорости вращения шпинделя и скорости подач режущего инструмента.
Подвижный и неподвижный люнеты
Люнет неподвижный Ø20- Ø140 мм
Люнет подвижный Ø20- Ø80 мм
Управление продольным и поперечным перемещением
В отличии от многих аналогичных станков, оснащён отдельным приводом продольного и поперечного ускоренного перемещения.
Цена деления лимба продольной подачи
Цена деления лимба продольной подачи 1 мм. Для более точного перемещения рекомендуется использовать УЦИ или перемещение верхних салазок суппорта с ценой деления 0,05 мм.
Цена деления лимба поперечного перемещения
Цена деления лимба поперечного перемещения 0,05 мм.
Коробка скоростей
Коробка скоростей имеет 24 ступени с диапазоном частот вращения от 9 мин-1 до 1400 мин-1.
Коробка подач так же имеет имеет 64 ступени с диапазоном продольных подач от 0,063 мм/об до 2,52 мм/об и поперечных подач 0,027 мм/об до 1,07 мм/об.
УЦИ SDS2M3
Дополнительная комплектация (не входит в базовую стоимость):Возможна установка устройства цифровой индикации
(УЦИ) SDS2M3 компании
SINO.
Конусная линейка
Дополнительная комплектация (не входит в базовую стоимость):Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
4-х кулачковый патрон
Дополнительная комплектация (не входит в базовую стоимость):4-х кулачковый патрон A-09300
Система крепления Multifix
Дополнительная комплектация (не входит в базовую стоимость).Система крепления Multifix
