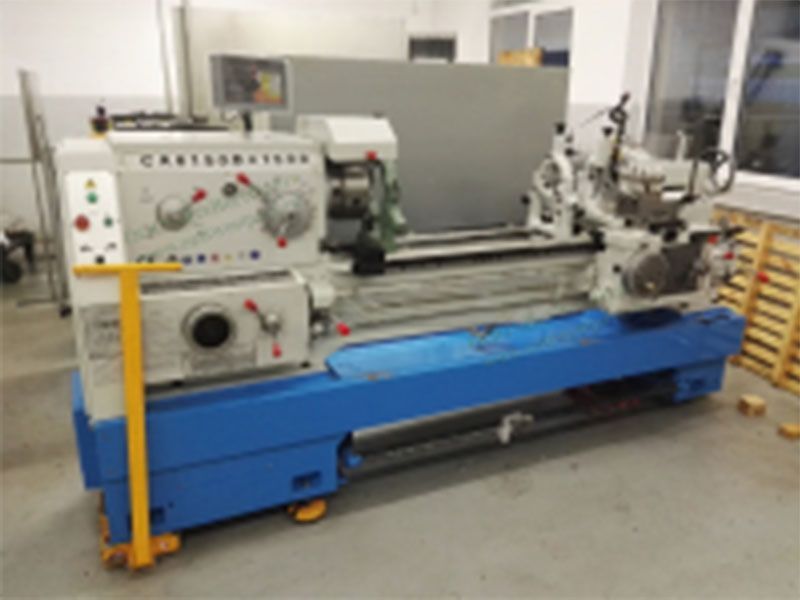

Токарно-винторезные станки CA6250 предназначены для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевых резьб.
Преимущества станка:
Наименование | СA6250B | СA6250C | |
Наибольший диаметр обрабатываемой заготовки: |
над суппортом, мм | 300 | |
над станиной, мм | 500 | ||
над выемкой станины | 720 | ||
Длинна выемки, мм | 210 | ||
Наибольшая длина заготовки в центрах (РМЦ), мм | 1000/1500 | ||
Ширина станины | 400 | ||
Максимальная нагрузка, кг | 500 | ||
Диаметр отверстия в шпинделе, мм | 80 | 105 | |
Тип шпинделя | C6 | ||
Конус шпинделя | Morse No. 6 | ||
Количество инструмента, шт | 4 | ||
Хвостовик инструмента, мм | 25х25 | ||
Диапазон частот вращения шпинделя (24 ступени), мин-1 |
9-1400 |
||
Диапазон продольных подач, (64 ступени) |
0.063-2.52 |
||
Диапазон поперечных подач, (64 ступени) | 0.027-1.07 | ||
Ускоренные перемещения суппорта мм/мин | Z:1900; X:4500 | ||
Перемещение по оси Х, мм | 340 | ||
Перемещение по оси Z, мм | 1250 | ||
Шаг винта X/Z, мм | 5 / 12 | ||
Нарезаемые резьбы: |
Метрическая,мм | 1-192 44 шагов | |
Дюймовая,TPI | 24-1 21 шагов | ||
Модульная,мм | 0.25-48 39 шагов | ||
Питчевая,Dp | 1-96 37 шагов | ||
Ход пиноли, мм | 150 | ||
Диаметр пиноли задней бабки, мм | 75 | ||
Поперечное перемещение задней бабки | ±15 мм | ||
Угол поворота суппорта, град | ± 90 | ||
Конус пиноли, мм | Morse No. 5 | ||
Мощность электродвигателя главного привода, кВт | 7.5 | ||
Мощность электродвигателя быстрых перемещений, кВт | 0.25 | ||
Мощность электродвигателя подачи СОЖ | 0,09 | ||
Габаритные размеры (ДхШхВ) | РМЦ 1000 мм | 2650×1140×1750 | |
РМЦ 1500 мм | 3150×1140×1750 | ||
Вес, нетто кг | РМЦ 1000 мм | 2260 | |
РМЦ 1500 мм | 2420 |
Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина.
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.
Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.
Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.
Станок оснащён гитарой сменных зубчатых колёс для расширения возможностей нарезания резьб.
Люнет неподвижный Ø20- Ø140 мм
Люнет подвижный Ø20- Ø80 мм
В отличии от многих аналогичных станков, оснащён отдельным приводом продольного и поперечного ускоренного перемещения.

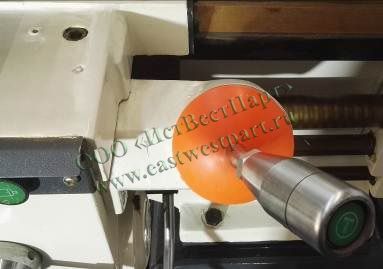

Цена деления лимба продольной подачи 1 мм. Для более точного перемещения рекомендуется использовать УЦИ или перемещение верхних салазок суппорта с ценой деления 0,05 мм.
Цена деления лимба поперечного перемещения 0,05 мм
Коробка скоростей имеет 24 ступени с диапазоном частот вращения от 9 мин-1 до 1400 мин-1.
Коробка подач так же имеет имеет 64 ступени с диапазоном продольных подач от 0,063 мм/об до 2,52 мм/об и поперечных подач 0,027 мм/об до 1,07 мм/об.
Состав комплекта ЗИП
Возможна установка устройства цифровой индикации (УЦИ) SDS2M3 компании SINO.
Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.
4-х кулачковый патрон A-09300
Система крепления Multifix
