Станок модели CW 61100 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.
Основные преимущества:
1. Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
2. Расстояние между направляющими 755 мм, в отличии от большинства аналогов.
3. Мощность двигателя 22 кВт, в отличии от большинства аналогов.
4. Является аналогом токарных станков серии 1М65

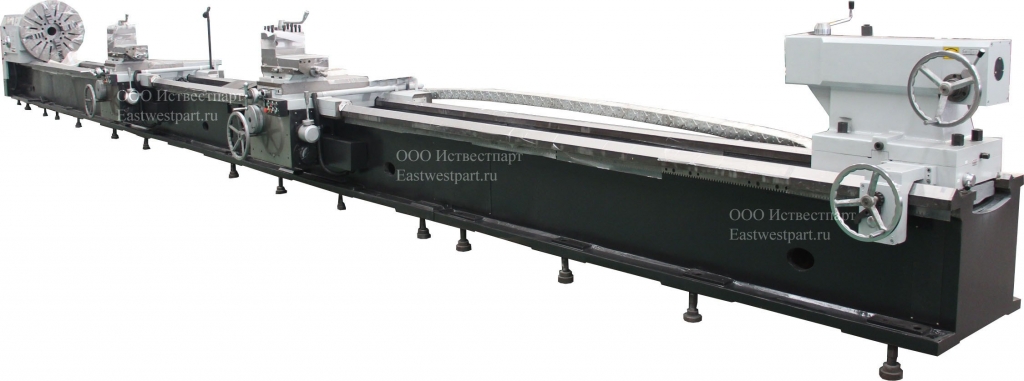

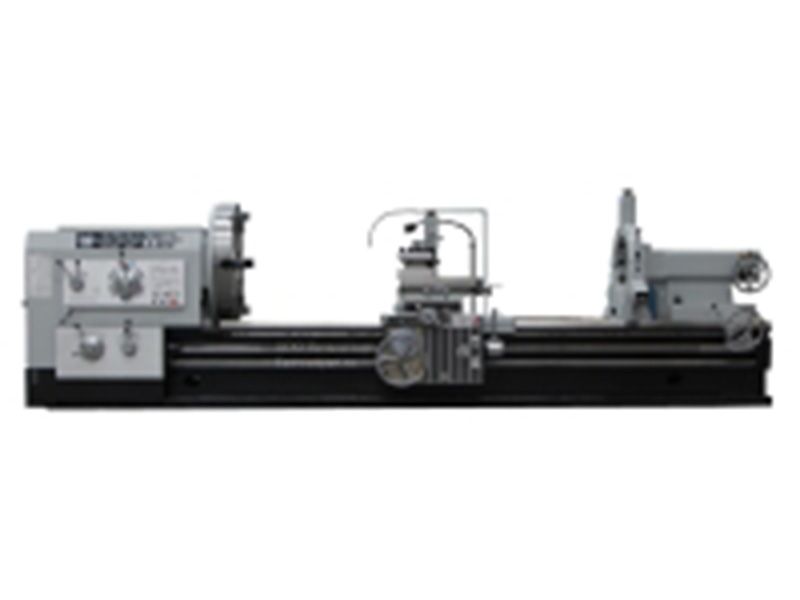

Станок CW61100×8000 вид спереди
|
Наименование параметра |
Ед. Изм. |
CW61100B |
CWY61100CQ |
||
|
Наибольший диаметр обрабатываемой заготовки |
над станиной |
мм |
1000 |
1000 |
|
|
в выточке станины |
- |
1200 |
|||
|
над суппортом |
610 |
680 |
|||
|
Наибольшая длина заготовки в центрах (РМЦ) |
мм |
1500/3000 |
|||
|
Ширина станины |
мм |
755 |
600 |
||
|
Максимальная нагрузка |
кг |
5000 |
3000 |
||
|
Диаметр отверстия в шпинделе |
мм |
130; С15 |
104; С11 |
||
|
Конус шпинделя и центра |
|
140; Morse No. 5 |
120; Morse No. 5 |
||
|
Количество инструмента |
шт |
4 (ручная смена) |
|||
|
Хвостовик инструмента |
мм |
45×45 |
30×30 |
||
|
Диапазон скоростей шпинделя (21/18 ступенеь) |
Мин-1 |
3,15-315 |
5,4-720 |
||
|
Диапазон продольных подач, (56/64 ступеней) |
мм/об |
0,1-12 |
0,05-912 |
||
|
Диапазон поперечных подач, (56/64 ступени) |
мм/об |
0.05-6 |
0,1-24,3 |
||
|
Быстрые перемещения суппорта |
мм/мин |
Z:3740 X:1870 |
Z:2300 X:4000 |
||
|
Перемещение по оси Z |
мм |
520 |
420 |
||
|
Перемещение по оси X |
мм |
1310/2810 |
|||
|
Шаг и диаметр ходового винта |
мм |
12 / 55 |
|||
|
Нарезаемые резьбы: |
метрическая |
мм |
1-120 (44 резьбы) |
||
|
дюймовая |
TPI |
3/8-28 (31 резьба) |
|||
|
модульная |
m |
0.5-60 (45 резьб) |
|||
|
питчевая |
p" |
1-56 (30 резьб) |
|||
|
Ход пиноли |
мм |
300 |
|||
|
Диаметр пиноли задней бабки |
мм |
140 |
|||
|
Угол поворота суппорта |
град |
+/- 90 |
|||
|
Конус пиноли |
мм |
Morse No. 6 |
|||
|
Мощность электродвигателя главного привода |
кВт |
22 |
11 |
||
|
Мощность электродвигателя быстрых перемещений |
кВт |
1.5 |
|||
|
Мощность электродвигателя подачи СОЖ |
кВт |
0,125 |
|||
|
Длинна |
мм |
4600/6100 |
3710/5225 |
||
|
Габаритные размеры (ШхВ) |
Мм |
2000×1800 |
1550×1630 |
||
|
Вес, нетто |
Т. |
9,6/10,7 |
5,5/6,2 |
||
|
Базовая комплектация: |
Опции: |
|
Подставки под станки M22x400/J23-8 Местное освещение 24 В/40 Вт. Охлаждение СОЖ AOB-25, 25 л/мин. Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11 мм, Не вращающийся центр Ø125/5 Руководство по ремонту и эксплуатации на русском языке
|
УЦИ Вращающийся центр 63B102109 Ø125/5 4-х кулачковый патрон Ø520 мм. Планшайба Вращающийся центр Люнет подвижный Ø50- Ø160 мм Люнет неподвижный Ø300 мм Люнет подвижный Ø20- Ø60 мм
|

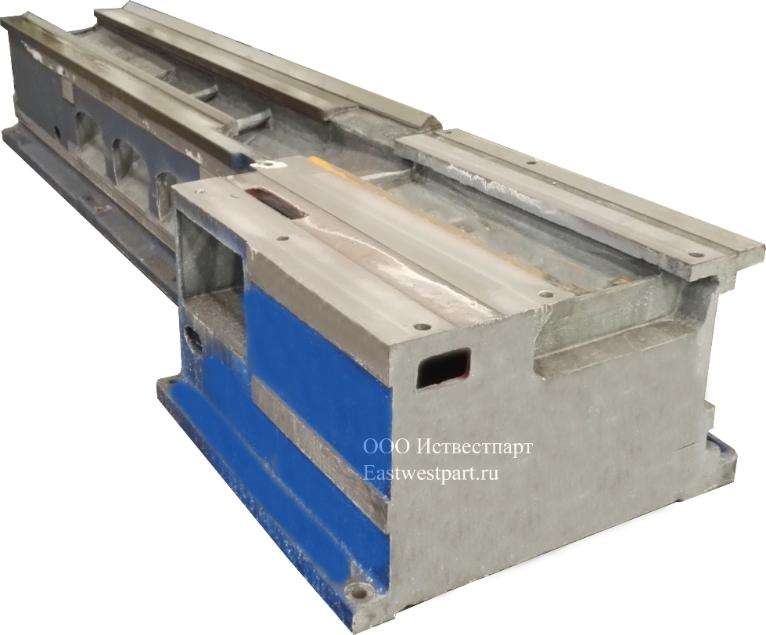

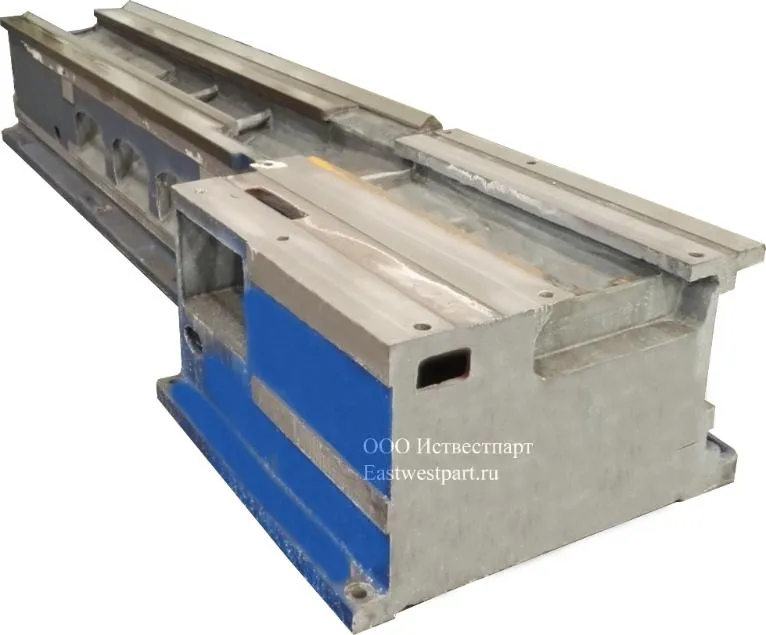

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина. Расстояние между направляющими 755 мм.

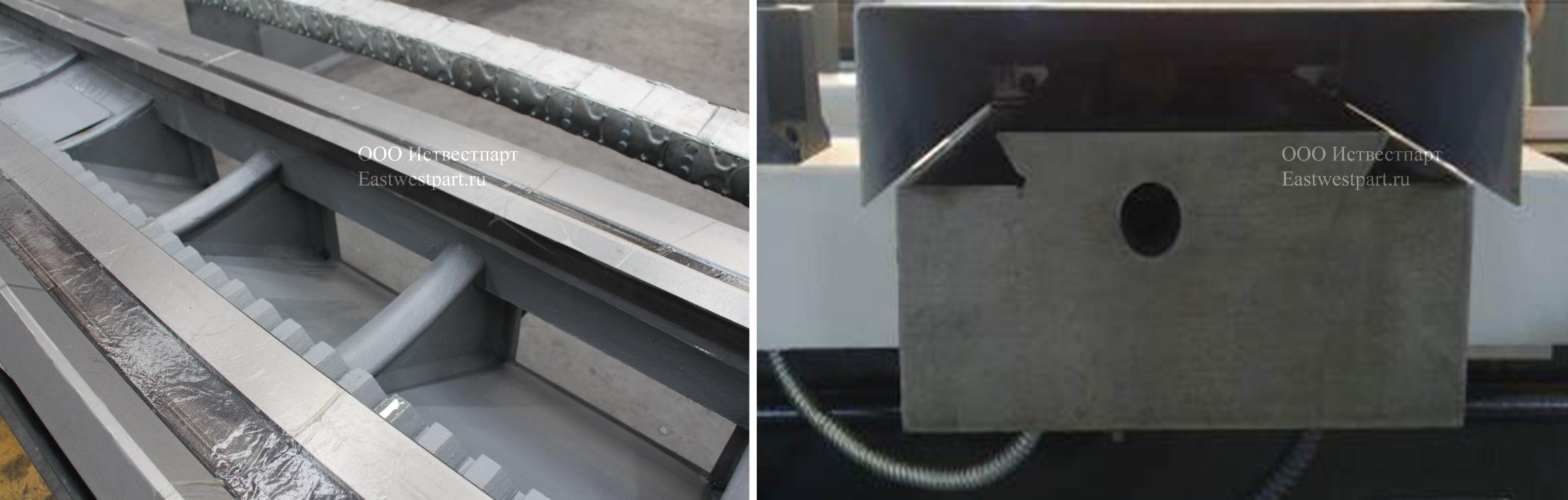

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Расстояние между направляющими 755 мм.
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость (HRC 55-60) и устойчивость к износу, а также к механическим повреждениям

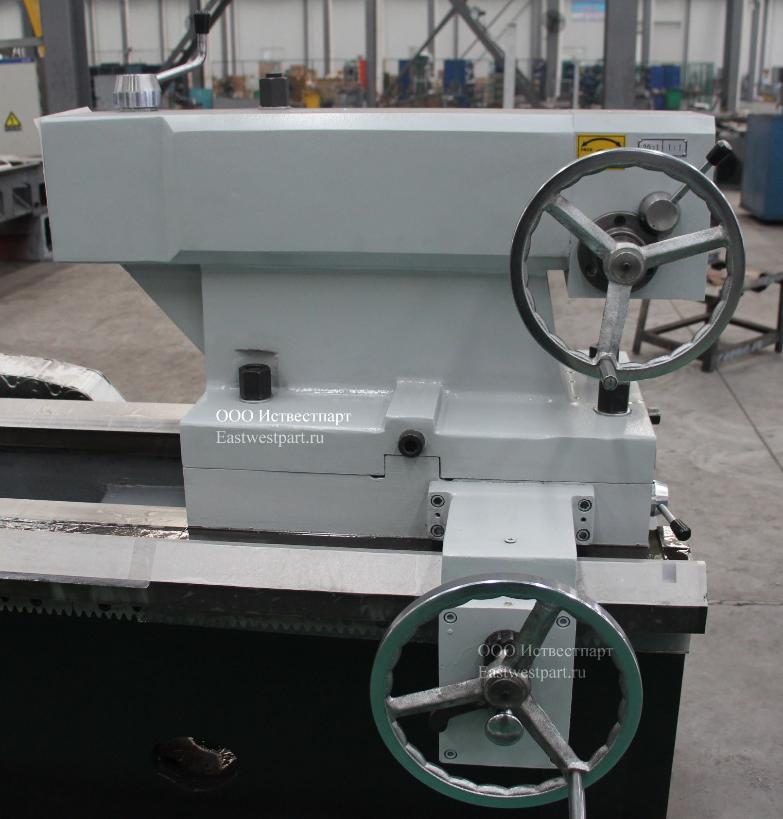

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а так же надёжную фиксацию осевого инструмента больших диаметров.

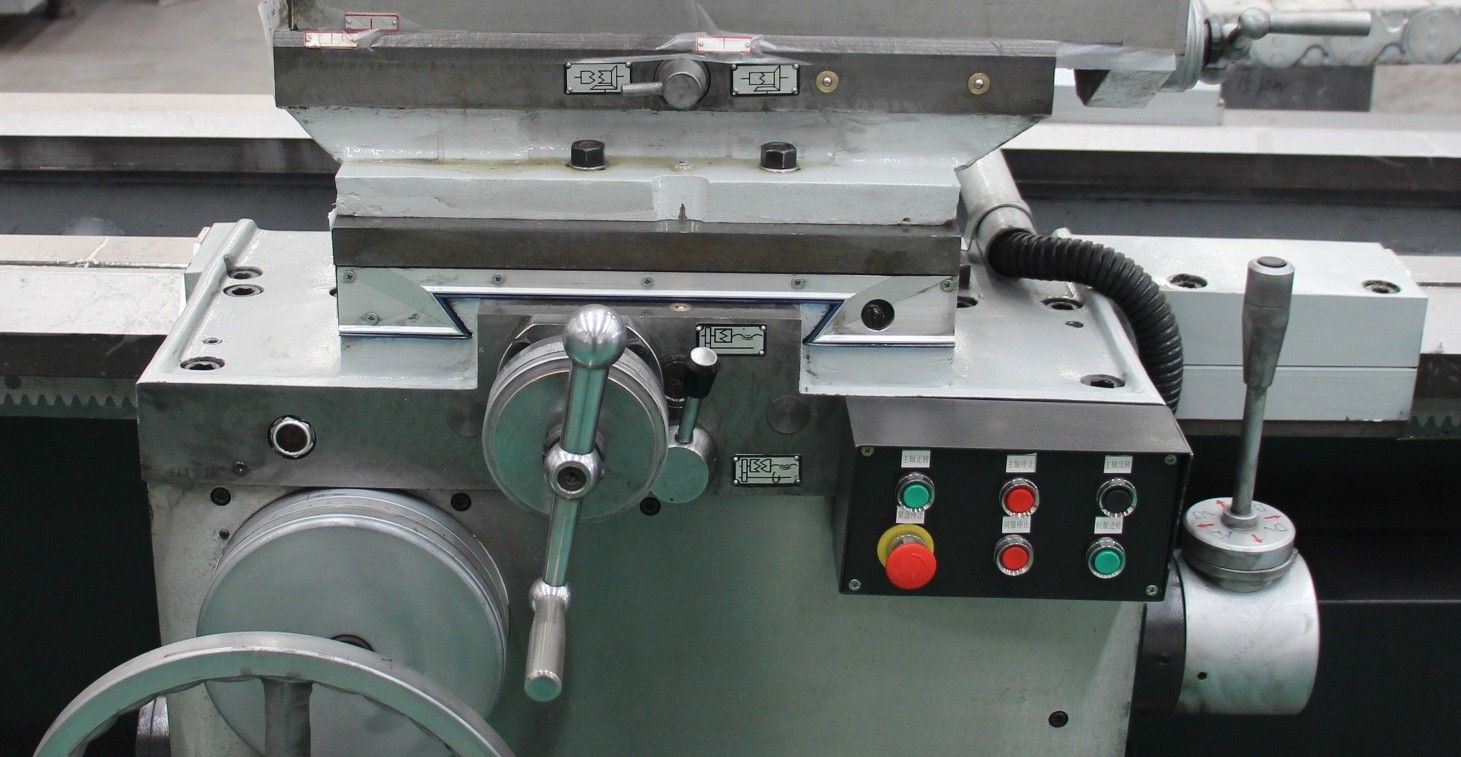

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам 1М65, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.

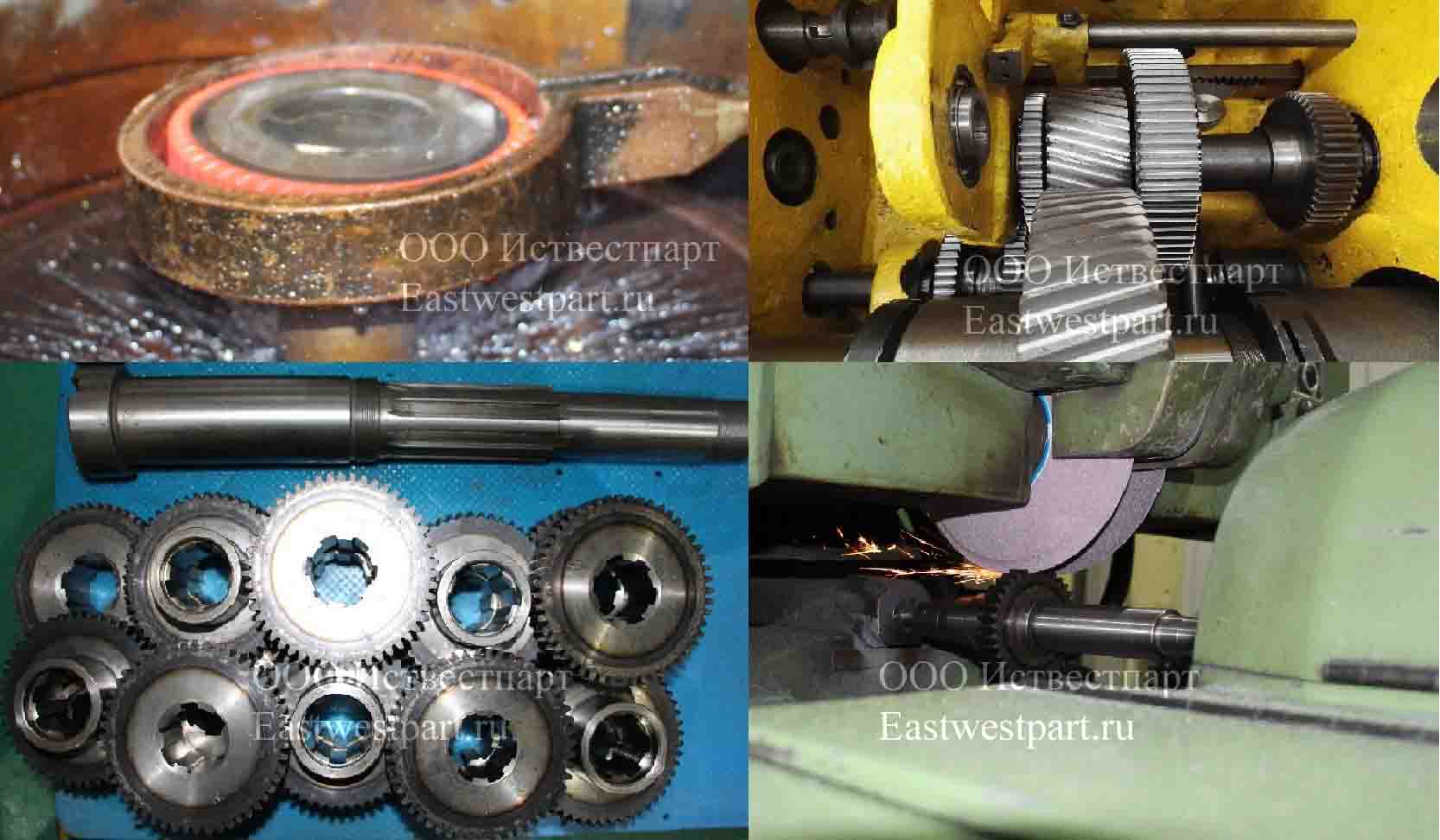

Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.

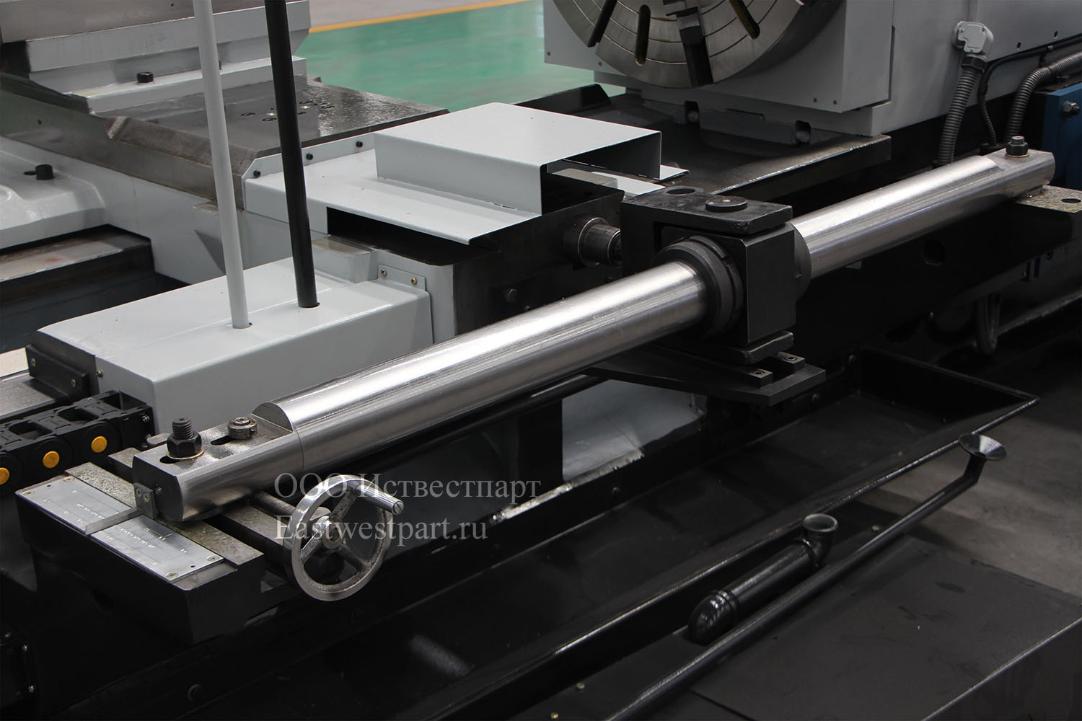

Конусная линейка, приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче.

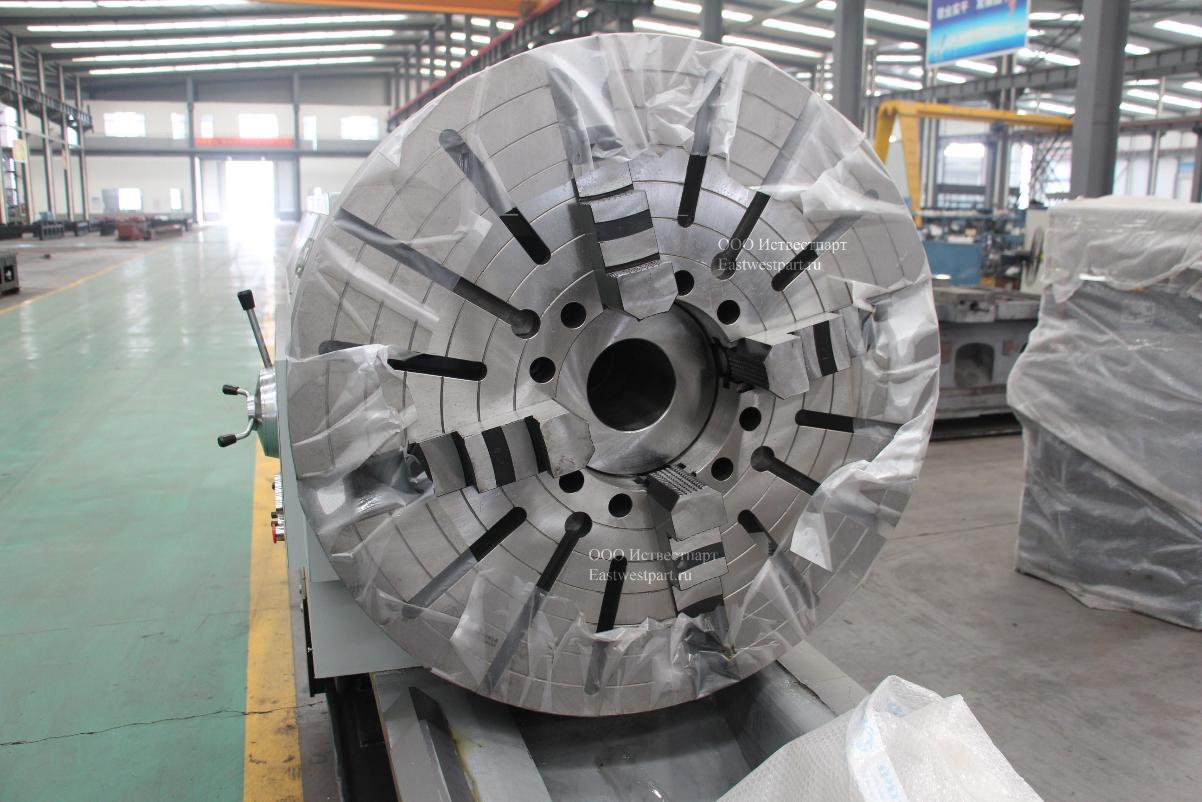

В качестве дополнительной опции может устанавливаться 4-х кулачковый патрон

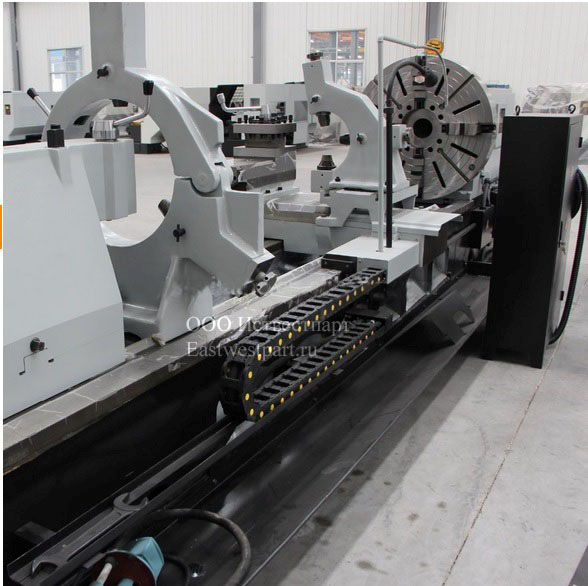

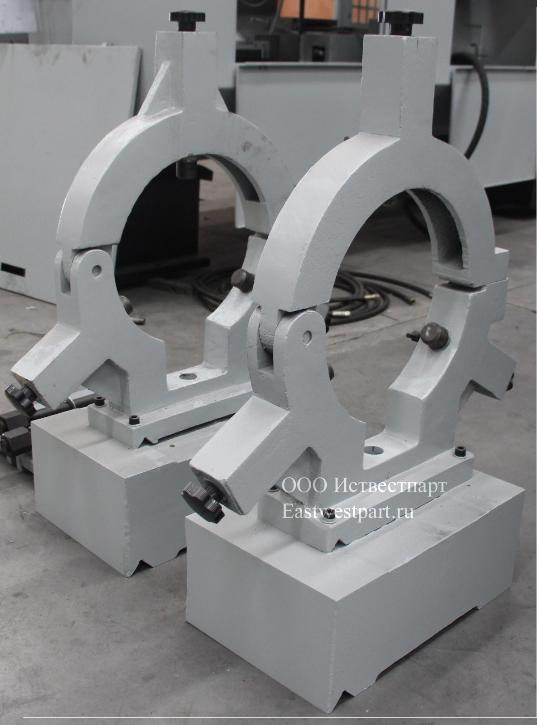

Может быть поставлен подвижный и не подвижный люнет для обработки деталей большой длинны

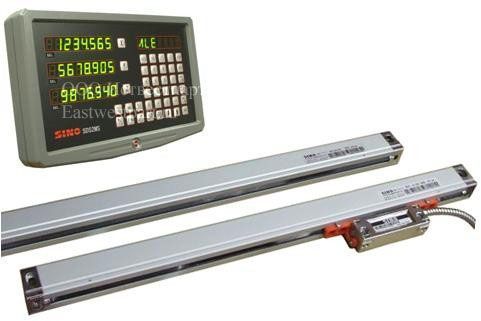

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.
