Тяжёлый токарно-винторезный станок CWA6263

Тяжёлый токарно-винторезный станок CWA6263

Тяжёлый токарно-винторезный станок CWA6263
  • Мощность двигателя шпинделя, кВт: 11
  • Страна: Китай
  • Масса: от 3700 кг.
  • Производитель:Китай
Под заказ
Цена: По запросу

Станок модели CWA6263 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска. Разработан и спроектирован с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd.

Основные преимущества:

  • Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
  • Расстояние между направляющими 550 мм, в отличии от большинства аналогов.
  • Мощность двигателя 11 кВт, в отличии от большинства аналогов.
  • Является аналогом токарных станков серии 1М63

   Наименование параметра     Ед. Изм.      CWA6163B      CWA6263B



Наибольший диаметр обрабатываемой заготовки
     над станиной          мм      630      630
                    в выточке станины       -      830
                    над суппортом      345      345
     Наибольшая длина заготовки в центрах (РМЦ)        мм    3000
     Ширина станины        мм    600/550
     Максимальная нагрузка        кг        3000
     Диаметр отверстия в шпинделе        мм       105; С11
     Конус шпинделя и центра        -        120; Morse No. 5
     Количество инструмента        шт        4 (ручная смена)
     Хвостовик инструмента        мм        32х32
     Диапазон скоростей шпинделя (18 ступеней)        Мин-1        7,5-1000
     Диапазон продольных подач, (64 ступени)            мм/об        0,1-24.3
     Диапазон поперечных подач, (64 ступени)           мм/об        0.05-0,912
     Быстрые перемещения суппорта             мм/мин        Z:4000; X:2000;
     Перемещение по оси Z        мм        1310/1810/2750
     Перемещение по оси X        мм        370
     Шаг и диаметр ходового винта        мм        12 / 55





   Нарезаемые резьбы:
      метрическая      мм        1-240 (50 резьб)
                    дюймовая      TPI        1-14 (26 резьб)
                    модульная      m        0.5-120 (53 резьбы)
                    питчевая      p"        1-28 (53 резьбы)
     Ход  пиноли      мм        240
     Диаметр пиноли задней бабки        мм        100
     Угол поворота суппорта        град        +/- 90
     Конус  пиноли         -        Morse No. 5
     Мощность электродвигателя главного привода        кВт        11
     Мощность электродвигателя быстрых перемещений        кВт        1.1
     Мощность электродвигателя подачи  СОЖ      кВт        0,125
     Длинна        мм        3690/4190/5190
     Габаритные размеры (ШхВ)        мм        1450×1540
      Вес, нетто        т        3,7/4,1/6,6

 чугунная станина
чугунная станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина. Расстояние между направляющими 755 мм.

 Высокоточные направляющие
Высокоточные направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Расстояние между направляющими 755 мм.

 закалка ТВЧ
закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость (HRC 55-60) и устойчивость к износу, а также к механическим повреждениям

 зубчатые пары
зубчатые пары

Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.

 Задняя бабка
Задняя бабка

Жёсткий цельно литой корпус задней бабки исключает вибрацию и биение заготовки при обработке в центрах, а также надёжную фиксацию осевого инструмента больших диаметров.

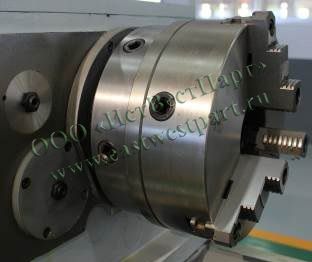

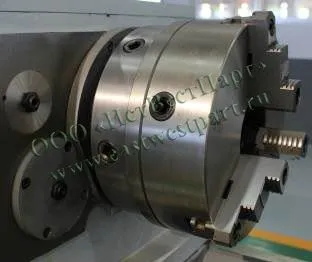

 3-х кулачковый самоцентрирующийся патрон Ø325 мм. K11325C/C11
3-х кулачковый самоцентрирующийся патрон Ø325 мм. K11325C/C11

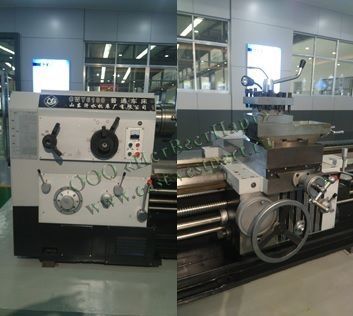

 Рукоятки и маховики управления
Рукоятки и маховики управления

Все рукоятки и маховики управления расположены аналогично широко распространённым советским станкам 1М63, что позволяет токарю в кратчайшие сроки освоить навыки работы на данном станке.

 Гитара сменных зубчатых колёс
Гитара сменных зубчатых колёс

Станок оснащён гитарой сменных зубчатых колёс для расширения возможностей нарезания резьб.

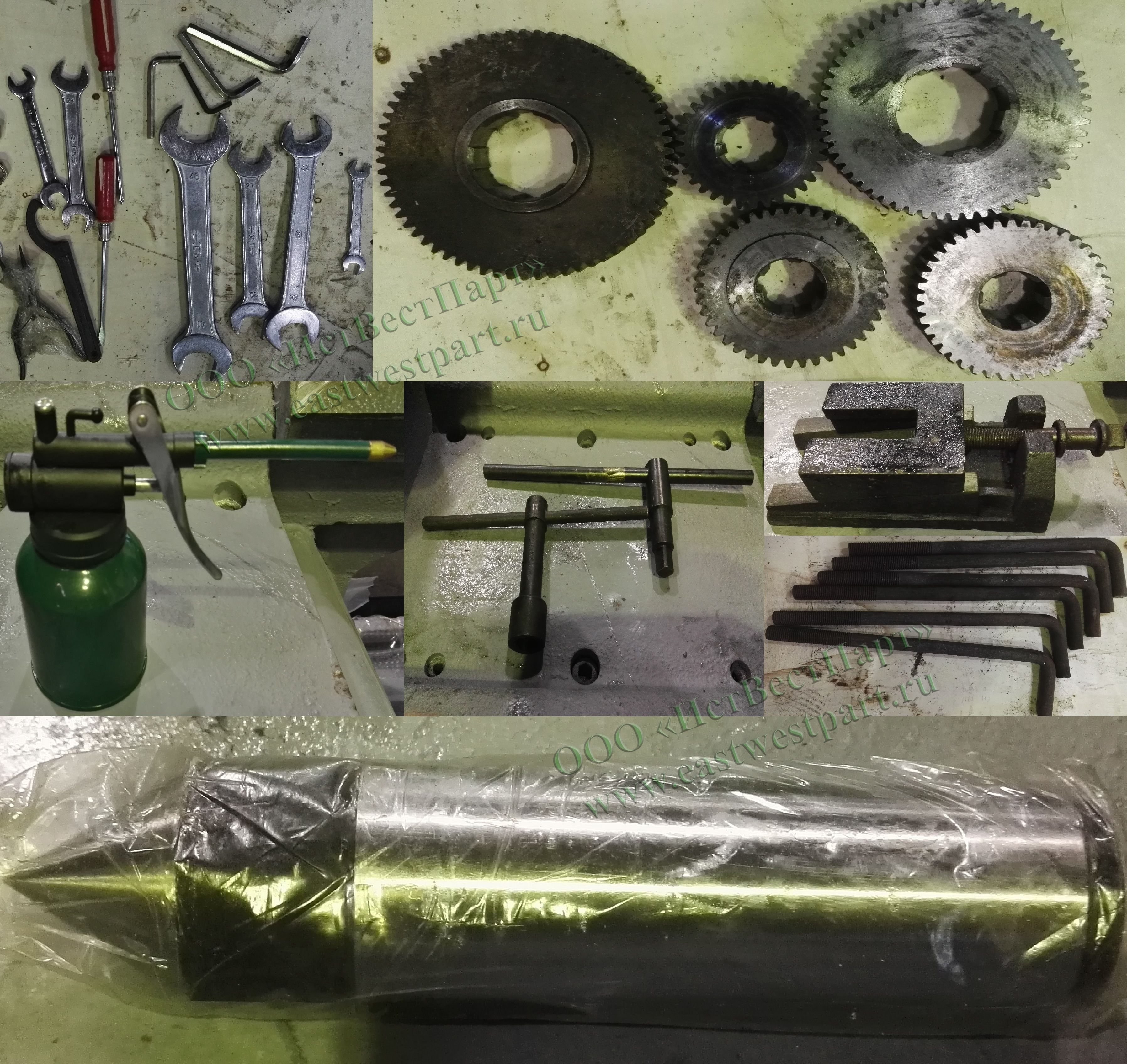

 ЗИП
ЗИП

Состав ЗИП

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

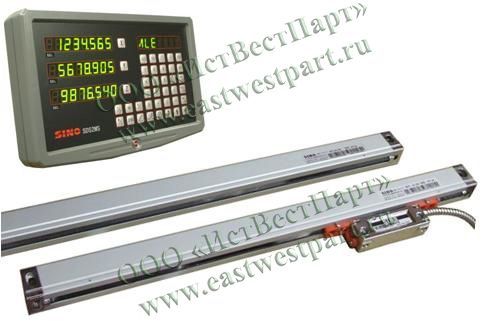

 Устройство цифровой индикации
Устройство цифровой индикации

В качестве дополнительной опции могут быть установлены устройства цифровой индикации (УЦИ) компании SINO.

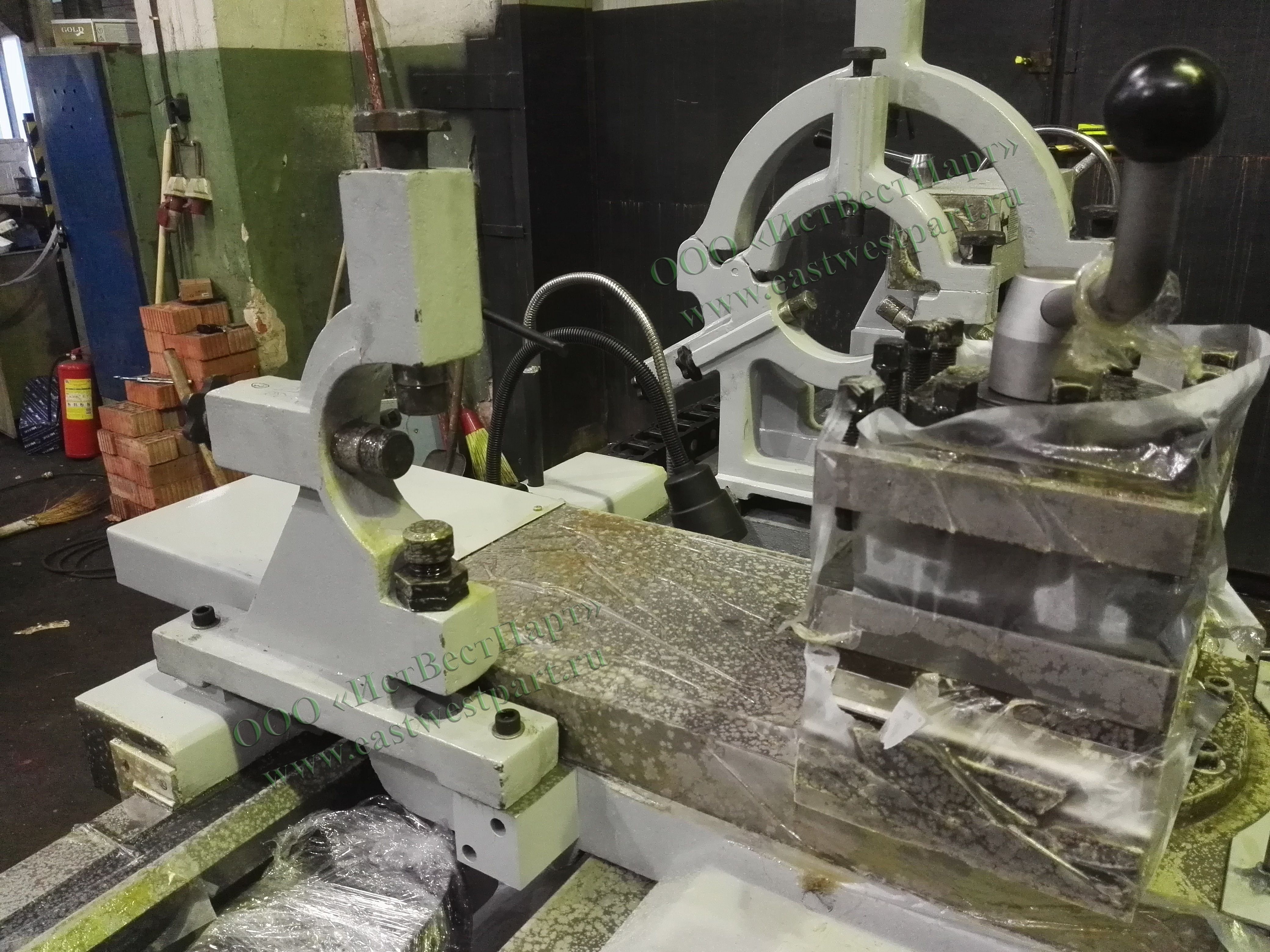

 Подвижный и неподвижный люнеты
Подвижный и неподвижный люнеты

Вместе со станком может быть поставлен подвижный и не подвижный люнет для обработки деталей большой длины

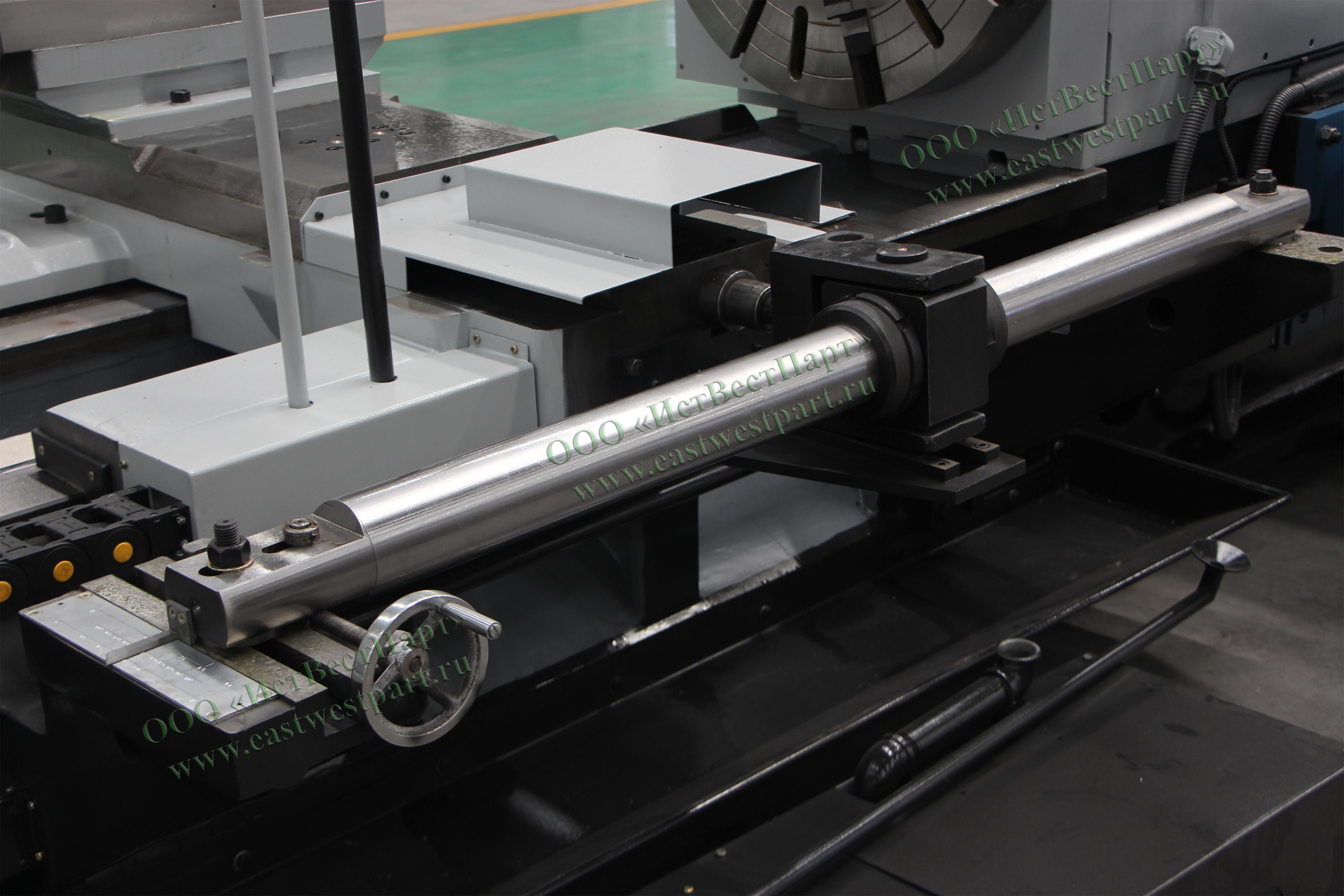

 Конусная линейка
Конусная линейка

Конусная линейка – приспособление для обработки конусов с углом 10-12˚. Обработка осуществляется путём согласованного перемещения верхних салазок суппорта при продольной подаче
