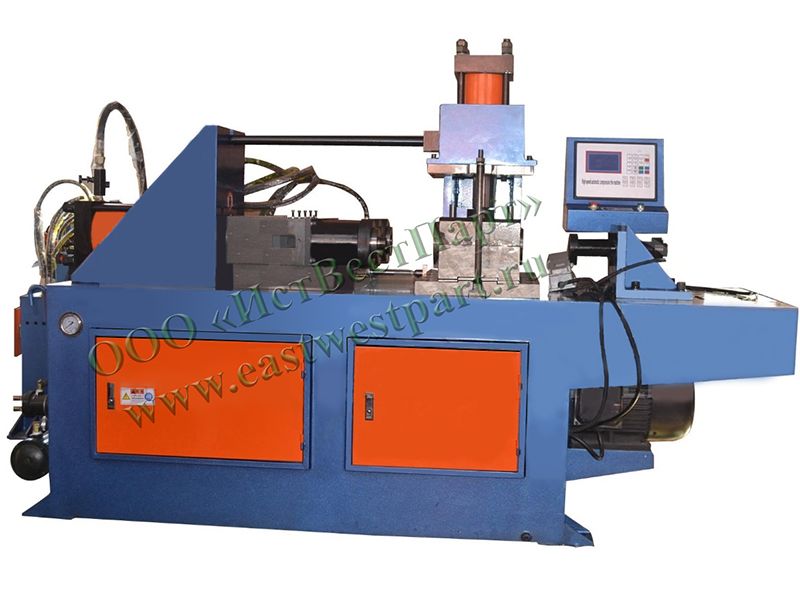

Гидравлический станок для редуцирования трубы SG-100 – это профессиональное оборудование формирования торцов труб в соответствии с целями заказчика: например, уменьшение диаметра для вставки трубы в противоположный конец при производстве изделий типа рам. Также можно увеличить диаметр конца трубы, придав ему цилиндрическую, коническую или сферическую форму.
Принцип работы:
Формовка конца трубы производится рабочим инструментом специальной формы. Станок автоматически позиционируется сервоприводом, поочередно выставляя каждую формующую головку по оси трубки, и приводится в движение гидравлическим приводом. Оператор устанавливает заготовку в станок и запускает цикл нажатием педали. Зажим заготовки, формовка и выгрузка детали делаются автоматически.
Наименовнаие параметра |
Ед. Изм.
|
SG-100 |
|
Макс. Ø обрабатываемой трубы |
мм |
100×3 |
|
Макс. длина редуцирования |
мм |
180 |
|
Давление масла |
мПа |
14 |
|
Мощность гидростанции |
кВт |
11 |
|
Рабочая скорость |
мм/сек |
180 в 6-7 |
|
Габаритные размеры для одноголовочного исполнения |
Длина |
мм |
3 200 |
Ширина |
мм |
950 |
|
Высота |
мм |
1 650 |
|
Габаритные размеры для двух головочного исполнения |
Длина |
мм |
4 200 |
Ширина |
мм |
950 |
|
Высота |
мм |
1 650 |
|
Вес станка для одноголовочного исполнения |
кг |
1 300 |
|
Вес станка для двухголовочного исполнения |
кг |
2 500 |
