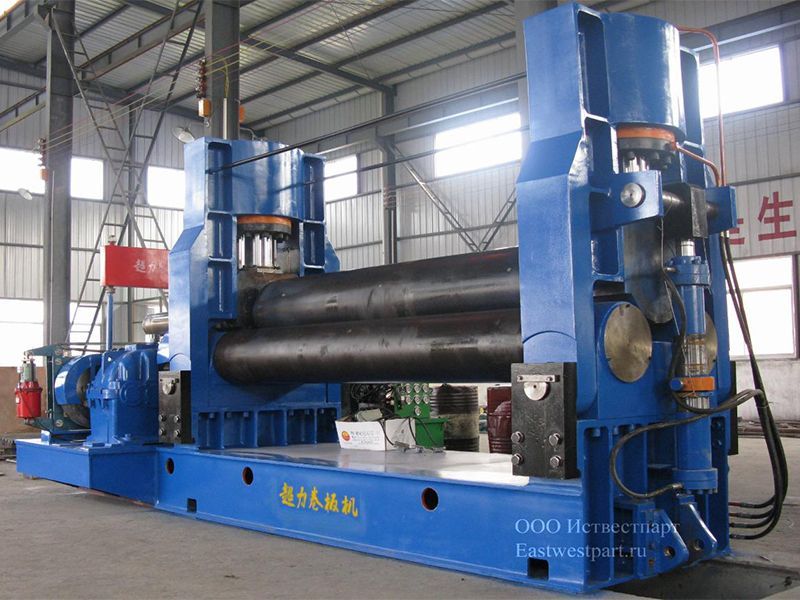

3-валковый гидравлический симметричный листогибочный станок так же имеет 3 симметрично расположенных валка, верхний валок расположен посередине между двумя нижними. Пара гидравлических цилиндров приводят верхний валок в вертикальное движение, что обеспечивает большее усилие, а, следовательно, большую производительность. Зубчатое колесо главного редуктора входит в зацепление с шестернями 2 нижних валков, их вращательное движение обеспечивает крутящий момент подачи листа. Лист металла, помещенный между 3 валками подвергается постоянной пластической деформации в ходе серии непрерывных гибочных операций, поэтому он может быть сформирован в цилиндры, дуги, конусы, или любые другие формы, которые необходимы.
В то же время данная серия 3-валковых листогибов также имеет некоторые недостатки: сложно провести операцию предварительной гибки кромок листа.
Модель |
Ед. измерения |
CLW11Y-16×2000 |
Усилие давления верхнего вальца |
T |
75 |
Условный предел текучести y |
Мпа |
σs≤ 245 |
Max. толщина прокатки |
мм |
16 |
Max. ширина прокатки |
мм |
2000 |
Длинна вальцов |
мм |
2100 |
Минимальный диаметр при макс. толщине. |
мм |
Φmin700 |
Диаметр верхнего ролика |
мм |
Φ260 |
Диаметр нижнего ролика |
мм |
Φ220 |
Расстояние между нижними вальцами |
мм |
320 |
Скорость подачи |
мм/мин |
120 |
Скорость прокатки |
м/мин |
4 |
Мощность гл. привода |
кВт |
11 |
Мощность дв. гидростанции |
кВт |
5.5 |
Габаритные размеры |
мм |
4200*1500*1800 |
Вес |
T |
6,0 |
