Вальцы 4-х валковые гидравлические с ЧПУ CLW12CNC-12×3500

  • Страна: Китай
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать

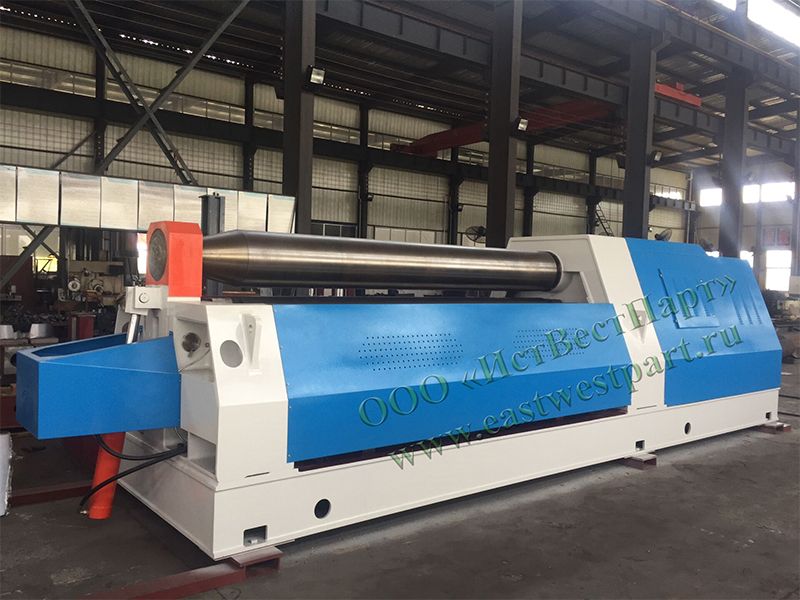

4-валковая прокатная машина CLW12CNC-12×3500 осуществляет предварительную гибку кромок листа, а затем путем вальцевания придает ему указанные формы с едино разовой загрузкой без необходимости переворачивания. Система управления ЧПУ обеспечивает отличный результат прокатки. Привод валка (опционально 2-х или 3-х) осуществляется гидромотором, нижние валки и два боковых валка совершают вертикальное движение под действием гидравлики. Данная листопрокатная машина применяется для гибки и прокатки листовой стали с образованием цилиндрических, конических или дугообразных заготовок с высокой точностью прокатки и высокой производительностью. Кроме того, данная машина подходит для грубого распрямления листового материала.


Рисунок для описания.jpg
Нижний и боковые вальцы перемещаются гидроцилиндрами прямолинейно. Опоры оснащены роликовыми подшипниками с осевой регулировкой. Механизм синхронизации подъёма управляется от ЧПУ. Смена верхнего валка упрощается за счёт применения гидравлического цилиндра освобождения опоры.
Технические характеристики:

Модель

Ед. измерения

CLW12CNC-12×3500

Условный предел текучести листового металла

мПа

σs≤ 245

Максимальная толщина прокатки (без подгибки)

мм

12 (Конструкционная сталь σs≤245MPa)

Максимальная толщина прокатки (с подгибкой)

мм

10 (Конструкционная сталь σs≤245MPa)

Максимальная. ширина прокатки

мм

3500

Пример максимальной производительности при минимальном диаметре с подгибом:

мм

T10×B3500×Ø min 1200 мм;

Пример максимальной производительности при минимальном диаметре без подгиба

мм

T12×B3500×Ø min 1200 мм;

Максимальная производительность при конической гибке

мм

TB2200×45°;

Диаметр верхнего ролика

мм

Ø330

Диаметр нижнего ролика

мм

Ø300

Диаметр боковых роликов

мм

Ø240

Скорость прокатки

м/мин

≈4,5

Мощность гл. привода

кВт

15

Давление в гидросистеме

мПа

19,5

Габаритные размеры

мм

7 300×1 600×1 800

Вес

кг

17 000




Комплектация:

Компоненты

Описание

Подшипники

Тип

Двухрядный самоустанавливающийся

Производитель

ZWZ Groupe

Рабочие ролики

Материал

42CrMo твердость HRC50-58

Производитель

Nanjing Iron and Steel Group /Huaxiang special steel

Станина и боковая опора

Материал

Q235B



Сварная термостабилизированная структура, обработанная на станках с ЧПУ

Производитель

Nantong Chaoli

Редуктор

Тип

Xingxing редуктор

Производитель

EF/ZC

Мотор гидравлики

EF/ZC

Электронные компоненты

Siemens

Гидравлическая система

Помпа

Тип

Gear pump

Производитель

Hefei changyuan

Клапана

Производитель

Yuken(Japan)

Цилиндры

Материал гильзы и поршня

45# сталь, твёрдость HRC 48-50

Производитель

Jiangsu Opu/Kuntai

Тип уплотнения

Yx

Производитель

Taiwan Dingji

Система ЧПУ

Панель управления

Siemens smart line

Контроллер

Siemens S7-1200

Сенсорный экран

OMRON(Japan)

Небольшая миниатюра

Основание

Станки  спроектированы с прямолинейной направляющей системой. Формующие валки перемещаются и направляются непосредственно гидравлическими цилиндрами без дополнительных рычажных механизмов. 4-валковый прокатный станок лишен точек износа под нагрузкой или скручивающих напряжений, нарушающих точность и параллельность валков, что способствует длительному сроку службы, стабильным результатам прокатки и удобству обслуживания. Ось формующего валка близка к оси тянущего валка, допуская малые и последовательные плоские участки, связанные с предварительной гибкой. Кроме того, оптимизированы гидравлические цилиндры прямого действия предварительной гибки для максимальной производительности прокатки.
Небольшая миниатюра

Привод

Валки листогибочного станка независимо приводятся планетарной передачей от гидромотора, это устраняет сложные энерго-неэффективные системы передачи (такие как зубчатые редуктора). В базовой комплектации устанавливается привод верхнего валка. В качестве дополнительной опции может применяться привод верхнего и 2-х боковых, а также привод верхнего и нижнего валков). Более 98% созданной энергии доставляется на поверхность валков. К тому же, отпадает необходимость в муфтах и сложных устройствах синхронизации.
Небольшая миниатюра

Вальцы

Вальцы изготовлены из стали 42CrMo, подвержены термообработке и твёрдость поверхности составляет HB240~280, твёрдость поверхности HRC50-55 в соответствии со стандартом JB/ZG4289-86
Форма валков спроектирована для исключения таких дефектов, как «бочкообразность» и «седлообразность».
Небольшая миниатюра

Система гидроцилиндров

В отличии от прочих производителей подобного оборудования компания Chaoli применяет собственную запатентованную схему расположения гидроцилиндров. Номер патента ZL201420466512.2
Преимущества структуры Chaoli:
1. Зона соприкосновения опорных поверхностей и направляющих в 3 раза больше.
2. Уплотнения цилиндров защищены от попадания окалины и грязи.
3. Позволяет уменьшить габаритные размеры станка.
Небольшая миниатюра

Система ЧПУ

Система ЧПУ выполнена на базе контроллера Siemens S7-1200 и панели оператора Siemens Smart Line, так же производства компании Siemens. PLC SIMATIC S7-1200 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. В отличии от систем на базе обычных персональных компьютеров, обеспечивает высокую стабильность и устойчивость к скачкам напряжения и помехам. Не подвержена влиянию вредоносного ПО. Панель оператора поддерживает русский язык.
