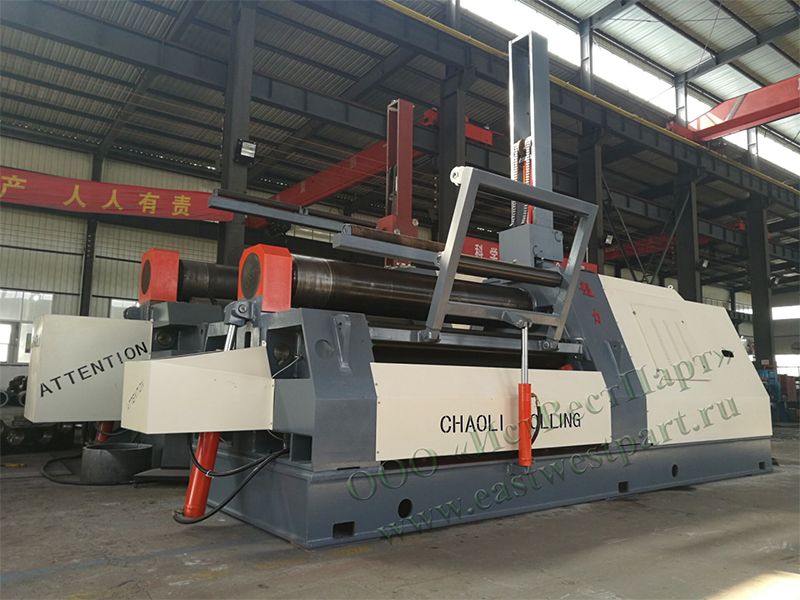

4-валковая прокатная машина CLW12CNC-16×1000 осуществляет предварительную гибку кромок листа, а затем путем вальцевания придает ему указанные формы с едино разовой загрузкой без необходимости переворачивания. Система управления ЧПУ обеспечивает отличный результат прокатки. Привод валка (опционально 2-х или 3-х) осуществляется гидромотором, нижние валки и два боковых валка совершают вертикальное движение под действием гидравлики. Данная листопрокатная машина применяется для гибки и прокатки листовой стали с образованием цилиндрических, конических или дугообразных заготовок с высокой точностью прокатки и высокой производительностью. Кроме того, данная машина подходит для грубого распрямления листового материала.

Нижний и боковые вальцы перемещаются гидроцилиндрами прямолинейно. Опоры оснащены роликовыми подшипниками с осевой регулировкой. Механизм синхронизации подъёма управляется от ЧПУ. Смена верхнего валка упрощается за счёт применения гидравлического цилиндра освобождения опоры.
Основание
Станки спроектированы с прямолинейной направляющей системой. Формующие валки перемещаются и направляются непосредственно гидравлическими цилиндрами без дополнительных рычажных механизмов. 4-валковый прокатный станок лишен точек износа под нагрузкой или скручивающих напряжений, нарушающих точность и параллельность валков, что способствует длительному сроку службы, стабильным результатам прокатки и удобству обслуживания. Ось формующего валка близка к оси тянущего валка, допуская малые и последовательные плоские участки, связанные с предварительной гибкой. Кроме того, оптимизированы гидравлические цилиндры прямого действия предварительной гибки для максимальной производительности прокатки.
Привод
Валки листогибочного станка независимо приводятся планетарной передачей от гидромотора, это устраняет сложные энерго-неэффективные системы передачи (такие как зубчатые редуктора). В базовой комплектации устанавливается привод верхнего валка. В качестве дополнительной опции может применяться привод верхнего и 2-х боковых, а также привод верхнего и нижниго валков). Более 98% созданной энергии доставляется на поверхность валков. К тому же, отпадает необходимость в муфтах и сложных устройствах синхронизации.
Вальцы
Вальцы изготовлены из стали 42CrMo, подвержены термообработке и твёрдость поверхности составляет HB240~280, твёрдость поверхности HRC50-55 в соответствии со стандартом JB/ZG4289-86
Форма валков спроектирована для исключения таких дефектов, как «бочкообразность» и «седлообразность».
Система гидроцилиндров
В отличии от прочих производителей подобного оборудования компания Chaoli применяет собственную запатентованную схему расположения гидроцилиндров. Номер патента ZL201420466512.2
Преимущества структуры Chaoli:
1. Зона соприкосновения опорных поверхностей и направляющих в 3 раза больше.
2. Уплотнения цилиндров защищены от попадания окалины и грязи.
3. Позволяет уменьшить габаритные размеры станка.
Система ЧПУ
Система ЧПУ выполнена на базе контроллера Siemens S7-1200 и панели оператора Siemens Smart Line, так же производства компании Siemens. PLC SIMATIC S7-1200 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. В отличии от систем на базе обычных персональных компьютеров, обеспечивает высокую стабильность и устойчивость к скачкам напряжения и помехам. Не подвержена влиянию вредоносного ПО. Панель оператора поддерживает русский язык.
Устройство конической гибки
Устройство конической гибки повышенной твёрдости HRC 68(дополнительное оборудование).
Боковая поддержка листа
Дополнительное оборудование
Верхняя поддержка листа
Дополнительное оборудование
