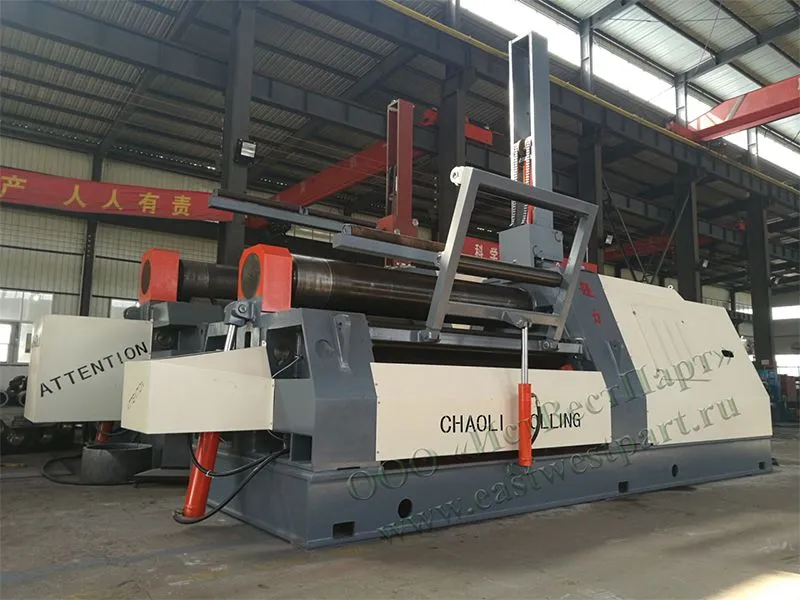

Вальцы 4-х валковые гидравлические с ЧПУ CLW12CNC-40×2000

  • Страна: Китай
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
4-валковая прокатная машина CLW12CNC-40×2000 осуществляет предварительную гибку кромок листа, а затем путем вальцевания придает ему указанные формы с едино разовой загрузкой без необходимости переворачивания. Система управления ЧПУ обеспечивает отличный результат прокатки. Привод валка (опционально 2-х или 3-х) осуществляется гидромотором, нижние валки и два боковых валка совершают вертикальное движение под действием гидравлики. Данная листопрокатная машина применяется для гибки и прокатки листовой стали с образованием цилиндрических, конических или дугообразных заготовок с высокой точностью прокатки и высокой производительностью. Кроме того, данная машина подходит для грубого распрямления листового материала.


Рисунок для описания.jpg
Нижний и боковые вальцы перемещаются гидроцилиндрами прямолинейно. Опоры оснащены роликовыми подшипниками с осевой регулировкой. Механизм синхронизации подъёма управляется от ЧПУ. Смена верхнего валка упрощается за счёт применения гидравлического цилиндра освобождения опоры.
Технические характеристики:

Модель

Ед. измерения

CLW12CNC-40×2000

Условный предел текучести листового металла

мПа

σs≤ 245

Максимальная толщина прокатки (без подгибки)

мм

40 (Конструкционная сталь σs≤260MPa)

Максимальная толщина прокатки (с подгибкой)

мм

35 (Конструкционная сталь σs≤260MPa)

Максимальная. ширина прокатки

мм

2000

Пример максимальной производительности при минимальном диаметре:



мм

T35×B2000×Ømin 1200 мм.

(с подгибкой);

T40×B2000×Ømin 1200 мм.

(без подгибки);

(Q235,MD,σs≤260MPa);

Диаметр верхнего ролика

мм

Ø480

Диаметр нижнего ролика

мм

Ø460

Диаметр боковых роликов

мм

Ø340

Скорость прокатки

м/мин

4

Мощность гл. привода

кВт

37

Давление в гидросистеме

мПа

22

Габаритные размеры

мм

6500×2350×2500

Вес

кг

28 500



Комплектация:

Компоненты

Описание

Подшипники

Тип

Двухрядный самоустанавливающийся

Производитель

Luoyang bearing/Wafangdian bearing

Рабочие ролики

Материал

42CrMo твердость HRC50-58

Производитель

Nanjing Iron and Steel Group /Huaxiang special steel

Станина и боковая опора

Материал

Q235B



Сварная термостабилизированная структура, обработанная на станках с ЧПУ

Производитель

Nantong Chaoli

Редуктор

Тип

Xingxing редуктор

Производитель

Ningbo Yifa

Мотор гидравлики

Ningbo Yifa

Электронные компоненты

Siemens

Гидравлическая система

Помпа

Тип

Gear pump

Производитель

Hefei changyuan

Клапана

Производитель

Yuken(Japan)

Цилиндры

Материал гильзы и поршня

45# сталь, твёрдость HRC 48-50

Производитель

Jiangsu Opu/Kuntai

Тип уплотнения

Yx

Производитель

Taiwan Dingji

Система ЧПУ

Монитор

Siemens(Germany)

Управление

Siemens(Germany)

Сенсорный экран

OMRON(Japan)

Небольшая миниатюра

Основание

Станки  спроектированы с прямолинейной направляющей системой. Формующие валки перемещаются и направляются непосредственно гидравлическими цилиндрами без дополнительных рычажных механизмов. 4-валковый прокатный станок лишен точек износа под нагрузкой или скручивающих напряжений, нарушающих точность и параллельность валков, что способствует длительному сроку службы, стабильным результатам прокатки и удобству обслуживания. Ось формующего валка близка к оси тянущего валка, допуская малые и последовательные плоские участки, связанные с предварительной гибкой. Кроме того, оптимизированы гидравлические цилиндры прямого действия предварительной гибки для максимальной производительности прокатки.
Небольшая миниатюра

Привод

Валки листогибочного станка независимо приводятся планетарной передачей от гидромотора, это устраняет сложные энерго-неэффективные системы передачи (такие как зубчатые редуктора). В базовой комплектации устанавливается привод верхнего валка. В качестве дополнительной опции может применяться привод верхнего и 2-х боковых, а также привод верхнего и нижнего валков). Более 98% созданной энергии доставляется на поверхность валков. К тому же, отпадает необходимость в муфтах и сложных устройствах синхронизации.
Небольшая миниатюра

Вальцы

Вальцы изготовлены из стали 42CrMo, подвержены термообработке и твёрдость поверхности составляет HB240~280, твёрдость поверхности HRC50-55 в соответствии со стандартом JB/ZG4289-86
Форма валков спроектирована для исключения таких дефектов, как «бочкообразность» и «седлообразность».
Небольшая миниатюра

Система гидроцилиндров

В отличии от прочих производителей подобного оборудования компания Chaoli применяет собственную запатентованную схему расположения гидроцилиндров. Номер патента ZL201420466512.2
Преимущества структуры Chaoli:
1. Зона соприкосновения опорных поверхностей и направляющих в 3 раза больше.
2. Уплотнения цилиндров защищены от попадания окалины и грязи.
3. Позволяет уменьшить габаритные размеры станка.
Небольшая миниатюра

Система ЧПУ

Система ЧПУ выполнена на базе контроллера Siemens S7-1200 и панели оператора Siemens Smart Line, так же производства компании Siemens. PLC SIMATIC S7-1200 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. В отличии от систем на базе обычных персональных компьютеров, обеспечивает высокую стабильность и устойчивость к скачкам напряжения и помехам. Не подвержена влиянию вредоносного ПО. Панель оператора поддерживает русский язык.
В качестве дополнительных опций возможна установка следующих узлов:
Небольшая миниатюра

Устройство конической гибки

Устройство конической гибки повышенной твёрдости HRC 68
Небольшая миниатюра

Боковая поддержка листа

Небольшая миниатюра

Верхняя поддержка листа

Небольшая миниатюра

Гарантия качества

Профессиональный запуск оборудования — один из основных критериев стабильности и эффективности работы производства в будущем.
Небольшая миниатюра

Качественный тех.сервис

Подготовительный комплекс технологических действий перед выпуском готовой продукции. Установка, подключение и запуск оборудования, обучение персонала, документирование и контроль за качеством.
Небольшая миниатюра

Доставка

Доставка осуществляется за наш счет заказанным транспортом
  • -Все машины накрыты тентом
  • -Все виды загрузки и разгрузки
  • -При необходимости окажем помощь при разгрузке(специалисты+заказ транспорта)
Небольшая миниатюра

Покупка станка в лизинг

Мы работаем с ведущими лизинговыми компаниями в России.
Наши партнеры: "Балтийский лизинг", "Интерлизинг", "УралБизнесЛизинг", "Альфа Лизинг".
В зависимости от возраста и размеров вашей компании, можем совместно подобрать удобные условия и сроки лизинга. В среднем рекомендуем ориентироваться на аванс 30% и 2 года платежей.
